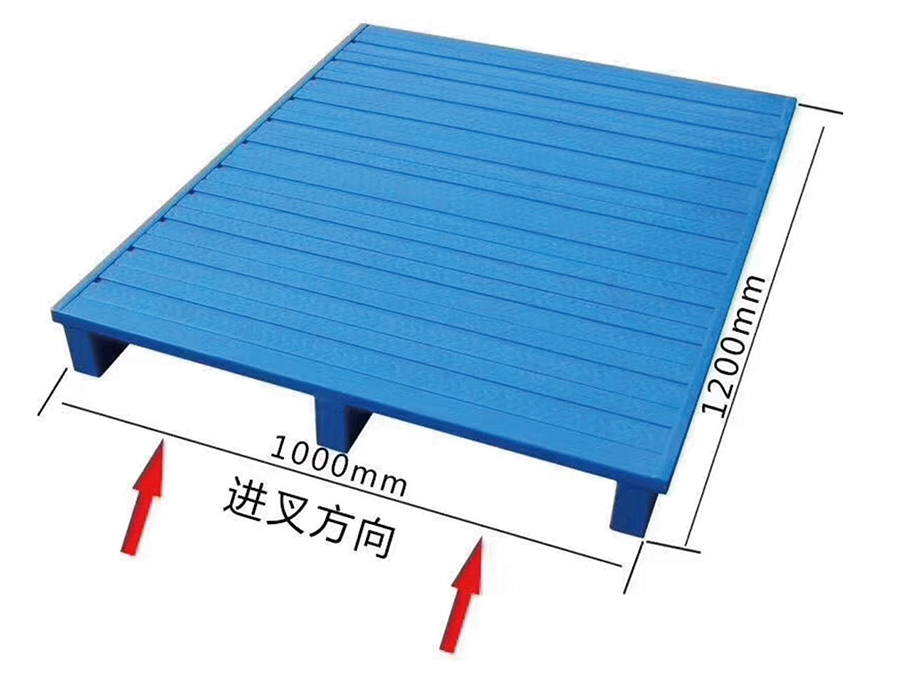

Kovová paleta

Způsoby výstavby ocelových palet a jejich vliv na rozložení nákladu

Stohovatelné ocelové palety jsou vyráběny za použití jednoho ze tří základních konstrukčních přístupů – lisovaná plošina se svařenými trubkovými nohami, plně svařovaný konstrukční rám se síťovinou nebo mřížkou a sestava válcovaných profilů se šroubovými nebo svařovanými spoji. Každá metoda vytváří jinou vnitřní dráhu zatížení, což má přímé důsledky pro to, jak se bodová zatížení od zboží, hrotů vysokozdvižného vozíku a stohovacích sil přenášejí přes strukturu palety.

Lisované plošinové palety koncentrují napětí na spoji mezi plochou plošinou a sloupky nohou. Při vysokém bodovém zatížení – jako je základna stroje nebo blok motoru spočívající na malém půdorysu – se u lisovaných desek mohou vyvinout lomy způsobené pnutím v oblasti svaru nohou, pokud je tloušťka oceli paluby pro danou aplikaci nedostatečná. Minimální rozchod paluby 3,0 mm s průběžným obvodovým svařováním k rámu nohou je praktickým prahem pro středně těžké až těžké průmyslové použití. Plně svařované rámové palety rozkládají zatížení rovnoměrněji skrz samotné rámové prvky, díky čemuž jsou tolerantnější vůči excentrickému zatížení. Síťová nebo mřížková deska v těchto provedeních je primárně nosnou plochou pro produkt spíše než konstrukčním prvkem, což znamená, že výběr správné velikosti otvoru sítě je důležitý pro malé nebo nepravidelně tvarované zboží, které by se mohlo deformovat do velkých otvorů nebo jimi propadnout.

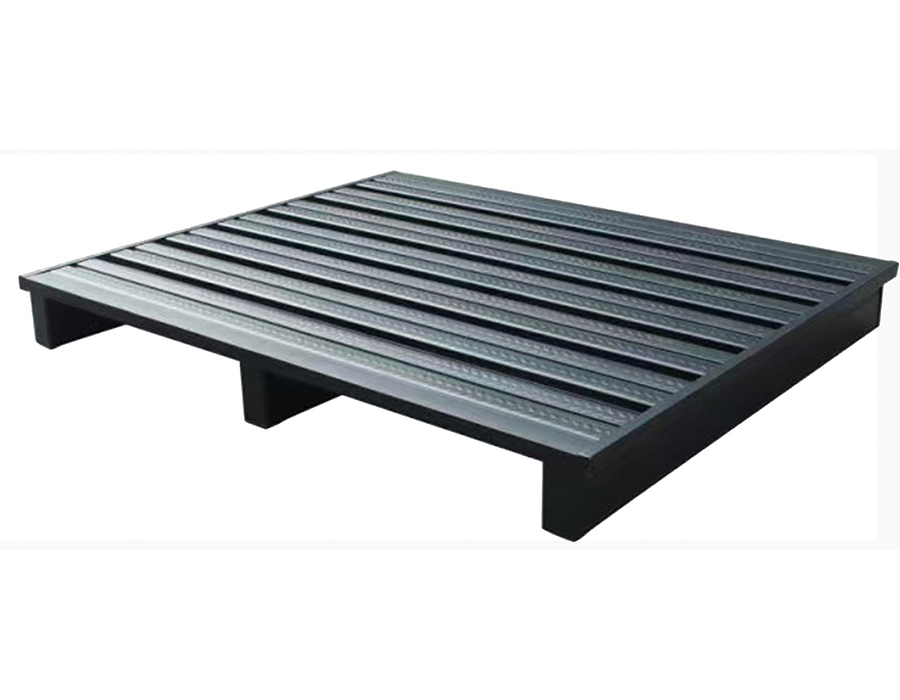

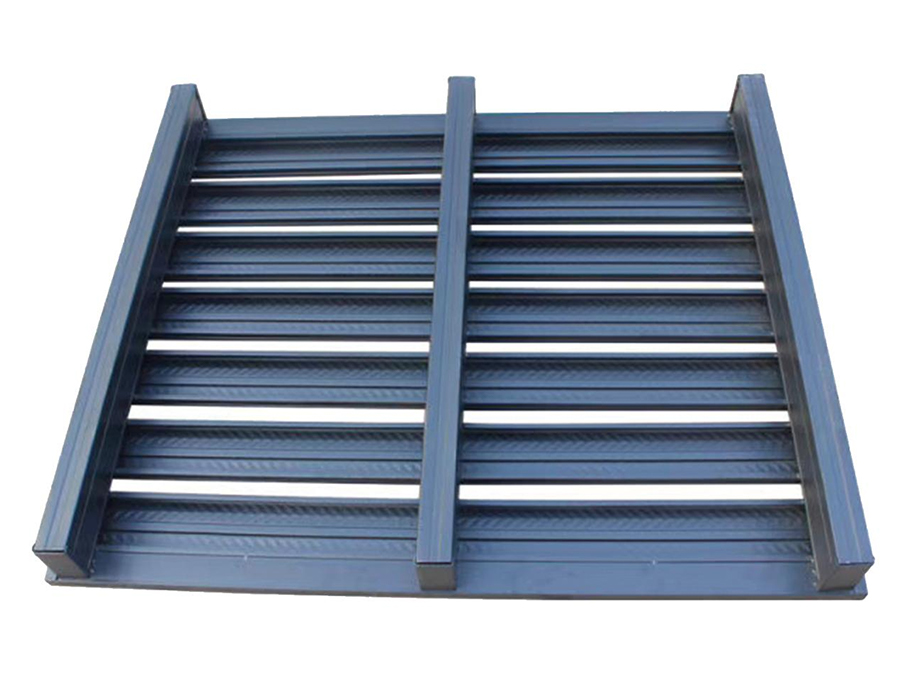

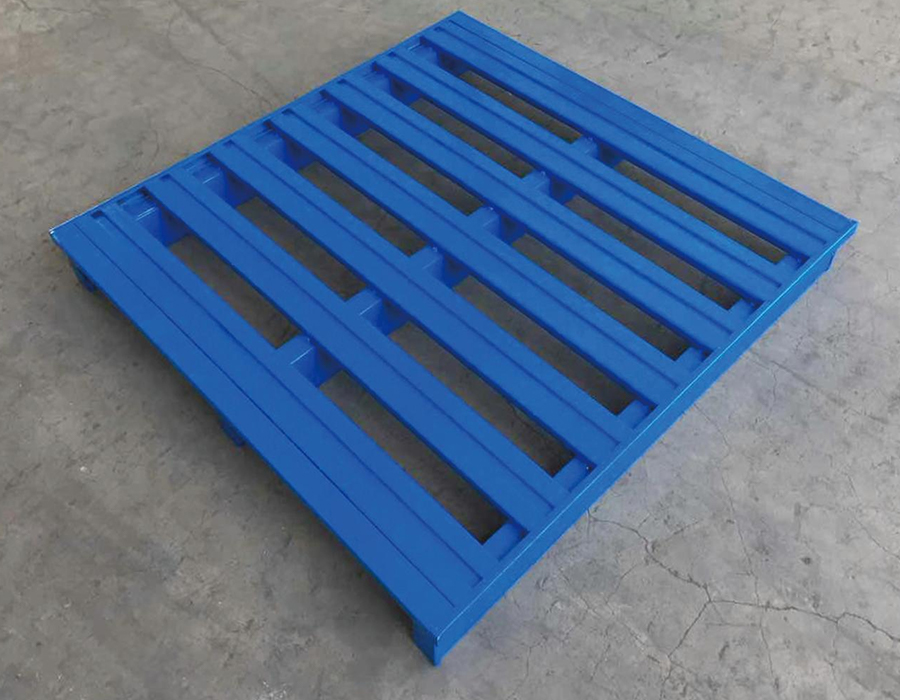

Sestavy profilů tvarovaných válcováním nabízejí nejlepší poměr pevnosti k hmotnosti, když je geometrie profilu dobře navržena – vodicí lišta s kloboukovým nebo skříňovým průřezem dosahuje vysoké ohybové tuhosti s menším množstvím oceli než ekvivalentní plochá deska. V Huijian se naše výzkumné a vývojové centrum konkrétně zaměřuje na optimalizaci profilu pro skladové zařízení a stejná inženýrská logika aplikovaná na náš návrh policových nosníků informuje o tom, jak přistupujeme ke strukturální efektivitě při konstrukci ocelových palet.

Design stohovacího sloupku: Pevný vs. odnímatelný vs. skládací

Stohovací mechanismus je vlastnost, která nejvíce odlišuje rodiny ocelových palet od sebe navzájem, a volba mezi pevnými, odnímatelnými a skládacími sloupkovými systémy má významné provozní důsledky, které přesahují skladovací výšku.

Pevné rohové sloupky

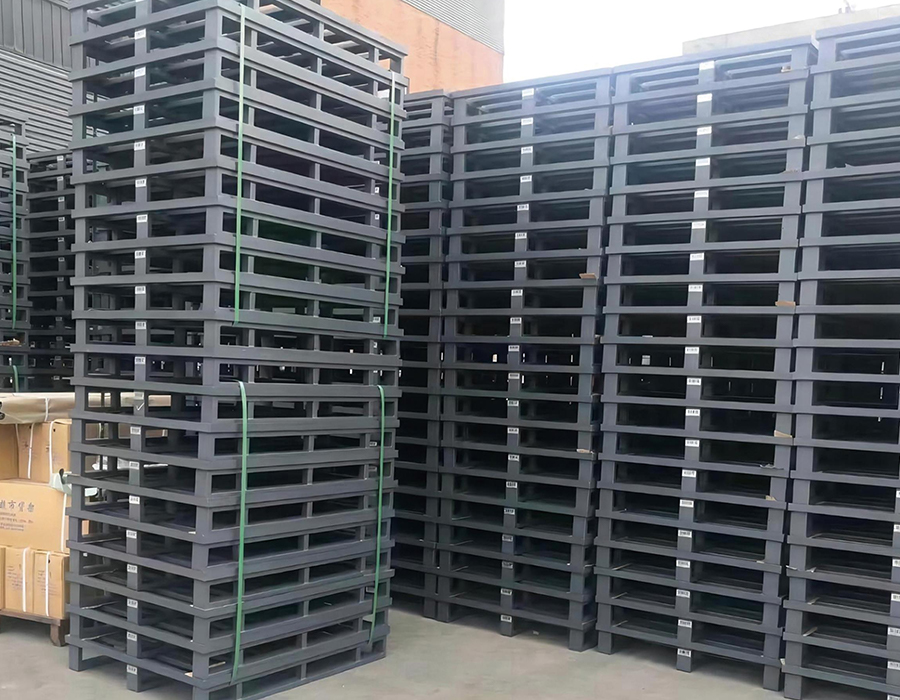

Pevné rohové sloupky jsou trvale přivařeny k rámu palety a poskytují nejvyšší tuhost při stohování. Jsou vhodnou volbou, když je výška stohování konzistentní, zboží je vždy stohováno podle stejného nakládacího vzoru a palety jsou manipulovány výhradně vysokozdvižným vozíkem – protože pevné sloupky nelze odstranit pro uložení, když jsou prázdné, generují značné náklady na vracení logistiky. Stoh čtyř naložených palet s pevným sloupkem zabírá stejnou podlahovou plochu jako jedna paleta; stoh čtyř prázdných palet s pevnými sloupky také zabírá stejnou podlahovou plochu, ale vyžaduje podstatně více vertikálního prostoru než ekvivalentní systém skládacích nebo odnímatelných sloupků vracených naplocho. Při velkoobjemovém provozu, kdy se stovky prázdných palet cyklují zpět dodavatelským řetězcem, se tento rozdíl v hustotě prázdného stohování přímo promítá do míry využití nákladních vozidel a dopravních nákladů.

Systémy odnímatelných sloupků

Odnímatelné sloupky se zasouvají do rohových objímek na paletové plošině a jsou zajištěny kolíkovými zámky, třecími sponami nebo šroubovými objímkami. V rozebraném stavu lze paletovou plošinu a sloupky stohovat naplocho, čímž se sníží prázdná výška stohu se čtyřmi jednotkami z přibližně 1600–1800 mm na méně než 400 mm – 75–80% snížení vertikálního úložného prostoru pro vyprázdnění. Kompromisem je tuhost kloubu: spojení mezi sloupky a paticí zavádí určitý stupeň pohybu, který snižuje celkovou stabilitu při stohování, zejména při bočních silách během přepravy. Specifikace sloupkových objímek s minimální hloubkou záběru 60 mm a mechanismem pozitivního uzamykání spíše než samotné zadržování tření toto riziko výrazně snižuje.

Systémy skládacích rámů

Skládací ocelové paletové systémy používají sklopné boční rámy, které se po vyprázdnění složí naplocho na základnu. Nabízejí nejlepší hustotu návratu prázdného prostoru, ale mají složitější mechanismy závěsů, které jsou náchylné k poškození v prostředí s nešetrným zacházením. Opotřebení čepu závěsu je hlavním problémem dlouhodobé údržby; Specifikace čepů závěsů z tvrzené oceli a navržení pro snadnou výměnu na místě značně prodlužují životnost. Pro operace, které vyžadují jak tuhost naloženého stohování, tak efektivní návrat prázdného prostoru, představují skládací systémy se zesílenými sestavami závěsů nejlepší technický kompromis.

Povrchové úpravy ocelových palet používaných v různých podmínkách prostředí

Správná povrchová úprava pro a kovové palety závisí do značné míry na provozním prostředí – nejen na interiéru skladu, ale na celém cyklu, kterým paleta prochází, včetně venkovních odkládacích prostor, přepravy kontejnerů, chladírenských skladů a vystavení chemikáliím nebo mytí. Ošetření, které funguje adekvátně v suchém distribučním centru, může selhat během měsíců v prostředí zpracování potravin nebo pobřežní logistiky.

Jedním z často přehlížených faktorů je úprava hran a svarů. Řezné hrany a oblasti svarů jsou prvními místy, kde začíná koroze, protože adheze povlaku je nejslabší v ostrých úhlech a tepelně ovlivněných oblastech. Určení minimální tloušťky povlaku na okrajích – obvykle vyžaduje, aby po aplikaci zůstalo alespoň 60 % tloušťky rovného povrchu – a zajištění, aby rozstřik po svařování byl před ošetřením zabroušen, jsou indikátory kvality, které odlišují odolné palety od těch, které vykazují rezavé skvrny během prvního roku provozu.

Specifikace kapes vysokozdvižných vozíků a jejich kompatibilita s manipulačním zařízením

Rozměry kapes ocelových paletových prstů nejsou v průmyslu standardizovány a nesoulad mezi geometrií kapsy palet a rozměry hrotů vysokozdvižného vozíku je významným zdrojem provozního poškození a neefektivnosti manipulace. Primární rozměry, které je třeba specifikovat, jsou šířka a výška otvoru kapsy, délka drážky hrotů (hloubka do palety) a vůle mezi horní částí hrotu a spodní stranou povrchu desky.

Standardní vysokozdvižné vozíky s protizávažím obvykle používají hroty o šířce 100–125 mm a tloušťce 35–45 mm. Kapsa na hroty s vnitřní šířkou 130 mm a vnitřní výškou 50 mm poskytuje dostatečnou vůli pro vstup a výstup bez nadměrné boční vůle, která by umožnila posun palety během zvedání. Retraky – běžně používané v prostředí regálů s úzkými uličkami – však často mají širší rozteč radliček a různé profily radliček. Jsou-li ocelové palety určeny pro použití napříč smíšeným vozovým parkem manipulačních zařízení, navržení kapes podle geometrie radliček se širším dosahem spíše než geometrie s protizávažím radliček zabrání běžnému problému radlic retraku, které technicky vnikají do kapsy, ale při zatížení se dotýkají bočních stěn kapsy, a tím spíše namáhají rám kapsy, než aby podpíraly zatížení na čele radliček.

Čtyřcestné vstupní palety – kde kapsy pro hroty probíhají v obou osách – představují konstrukční složitost: křížení kapes snižuje podporu plošiny ve středové zóně palety, což je přesně tam, kde jsou ohybové momenty nejvyšší při rovnoměrně rozloženém zatížení. Dobře navržené čtyřcestné vstupní ocelové palety kompenzují zesílenou středovou páteří probíhající mezi průsečíky kapes. Kontrola, zda je tato výztuž přítomna, je rychlou kontrolou v terénu, která odlišuje strukturálně zdravé čtyřcestné palety od těch, u kterých dojde po mírném používání k prohnutí paluby.

Výpočet nosnosti stohování: Proč spodní paleta unese více, než je její jmenovité zatížení

Běžně nesprávně používaný předpoklad při stohování ocelových palet je, že jmenovité dynamické zatížení na paletu platí stejně pro každou jednotku ve stohu. Ve skutečnosti spodní paleta v jakémkoli stohovaném sloupu nese kumulativní zatížení ze všech jednotek nad ní – a způsob, jakým se tato zatížení přenášejí přes stohovací sloupky nebo rámy, zavádí koncentrace napětí v rohových zónách, které mohou překročit toleranci bodového zatížení plošiny, i když je celková hmotnost v rámci jmenovité hodnoty na paletu.

Uvažujme čtyřnásobný stoh palet, z nichž každá má hmotnost 800 kg. Spodní paleta unese 3 200 kg přeloženého nákladu, který je zcela přenesen přes čtyři rohové kontaktní body sloupků. Pokud je každá kontaktní plocha 50 × 50 mm, jmenovitý nosný tlak v každém kontaktním bodě je 3 200 kg ÷ 4 kontaktní body ÷ 0,0025 m² = 3 200 kPa – což je mnohem více, než kolik vydrží většina nátěrů podlah skladů a některé betonové směsi bez poškození povrchu a výrazného soustředěného namáhání v rohové zóně spodní palety. To je důvod, proč je stohovací nosnost v renomovaných specifikacích uvedena odděleně od nosnosti jedné jednotky a proč je hodnota stohovací kapacity obvykle nižší na jednotku než jednovrstvá nosnost.

Při plánování stohovacích konfigurací vždy získejte výrobcem udávané stohovací zatížení – nikoli dynamické zatížení na polici – a aplikujte bezpečnostní faktor alespoň 1,25× pro prostředí, kde může stoh zaznamenat menší nárazy od projíždějících vysokozdvižných vozíků nebo vibrace z blízkých strojů. Náš technický tým ve společnosti Huijian poskytuje pokyny pro konfiguraci stohování jako standardní součást procesu specifikace produktu a pomáhá klientům vyhnout se scénářům nadměrného stohování, které by ohrozilo integritu palet a bezpečnost podlahy.

Protokoly údržby pro kontrolu ocelových palet v dlouhodobém provozu

Ocelové palety mají teoretickou životnost mnohonásobně vyšší než dřevěné alternativy, ale dosažení této životnosti vyžaduje strukturovaný protokol o inspekci a údržbě spíše než provoz za běhu do selhání. Nejběžnější způsoby selhání u ocelových palet s dlouhou životností jsou předvídatelné a zjistitelné dříve, než způsobí pády nákladu nebo nehody při manipulaci.

• Kontrola trhlin ve svaru: Nejzatíženější místa svarů na ocelové paletě jsou spoje mezi nohou a palubou a svary mezi zásuvkou a rámem. Ty by měly být vizuálně kontrolovány v 6měsíčních intervalech v provozech s vysokým cyklem a ve 12měsíčních intervalech v lehčím použití. Praskání ve svaru v rané fázi se projevuje jako tenká povrchová trhlina s mírným rzi na okrajích. Předčasně zachycený prasklý svar lze opravit broušením a převařením; ten, který se šíří do základního kovu, vyžaduje rozsáhlejší opravu nebo výměnu součásti.
• Hodnocení opotřebení sloupků a patice: U systémů se snímatelnými sloupky se vývrt objímky a základna sloupku opotřebovávají během tisíců cyklů vkládání. Přijatelná tolerance opotřebení je obvykle ±1,5 mm od původního lícovaného rozměru; dále se spojení mezi sloupkem a zásuvkou uvolní natolik, aby umožnilo boční pohyb při stohovacím zatížení. Měření průměru vrtání objímky pomocí jednoduchého posuvného měřítka během plánované údržby identifikuje, které objímky se blíží prahu výměny.
• Kontrola rovinnosti paluby: Trvalý průhyb paluby – na rozdíl od elastického ohybu při zatížení – znamená, že paluba byla přetížena nebo vystavena poškození nárazem. Přímka přes povrch paluby by neměla vykazovat žádnou mezeru přesahující 5 mm na jakémkoli rozpětí 500 mm. Palety s větším trvalým nastavením by měly být staženy ze stohovací služby a až do opravy by měly být používány pouze jako jednopodlažní skladiště.
• Integrita povlaku a mapování koroze: Poškození povlaku by mělo být dokumentováno umístěním na povrchu palety. Třísky s izolovanou hranou v prostředí s nízkou vlhkostí mohou být řešeny retušováním studeným zinkovým nástřikem. Koroze, která pronikla k základnímu kovu na ploše přesahující 50 cm² – zejména v blízkosti konstrukčních svarů – zaručuje po přípravě povrchu úplné překrytí, protože bodové ošetření nezastaví již započatou korozi podvrstvy.
• Deformace kapsy prstů: Opakované vstupy vysokozdvižného vozíku v mírně nesouosých úhlech způsobují postupnou deformaci otvorů kapes hrotů, čímž se snižuje efektivní šířka vstupu a zvyšuje se riziko nárazu hrotů na rám kapsy spíše než na ploché ložisko. Otvory kapes, které se uzavřely o více než 10 mm od jmenovité hodnoty, by měly být znovu vytvarovány pomocí hydraulického stahováku dříve, než deformace pokročí k prasknutí.

Zavedení systému označování palet ID – dokonce i jednoduchého vyraženého čísla na každé jednotce – umožňuje svázat záznamy údržby s jednotlivými paletami, což umožňuje včas identifikovat vysoce poruchové jednotky a zjistit, zda je příčinou výrobní vada, konkrétní manipulační stanice nebo konkrétní typ skladovaného produktu.
