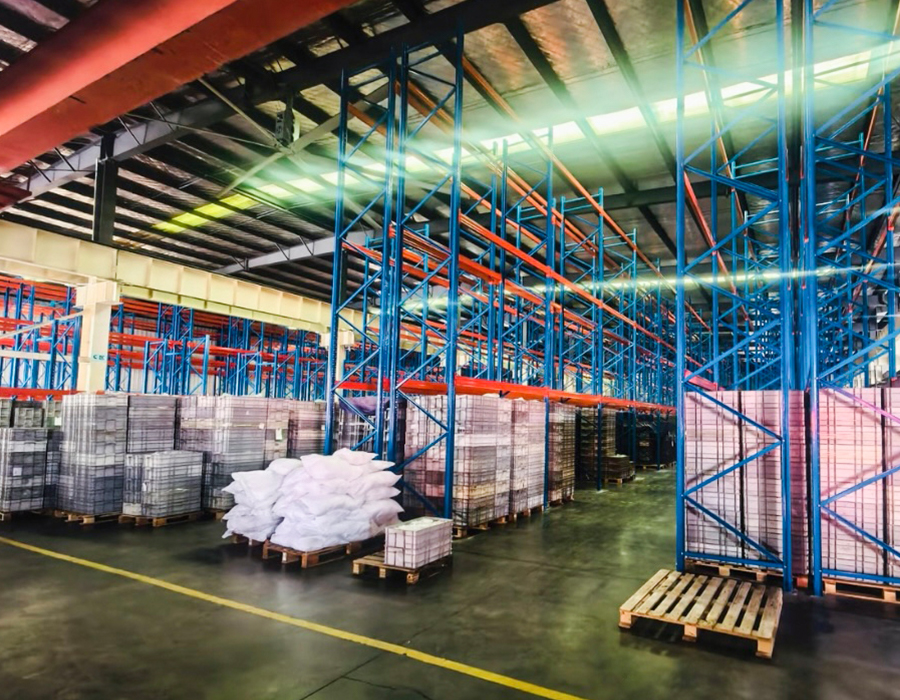

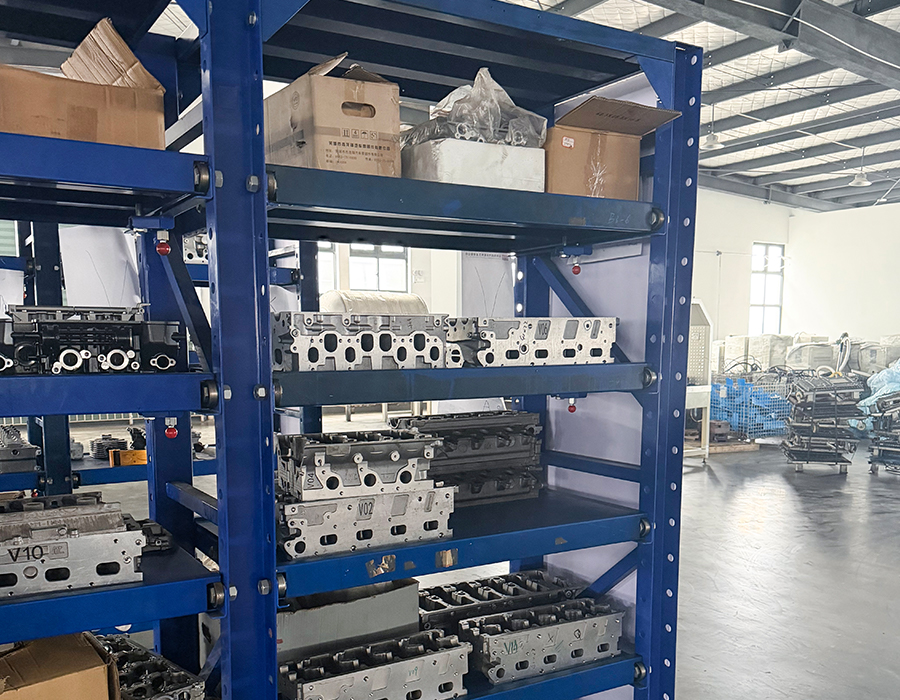

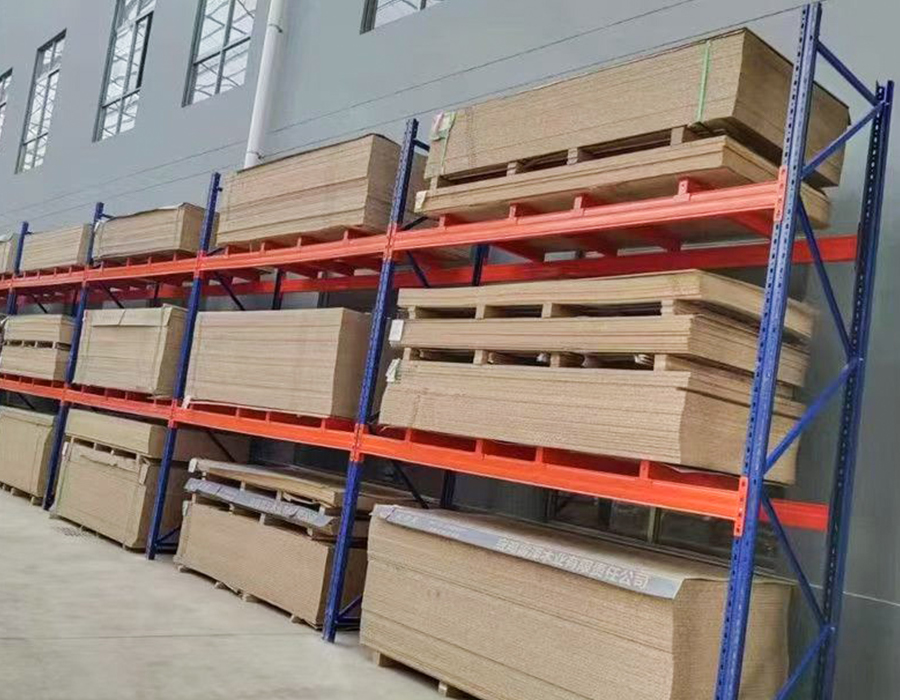

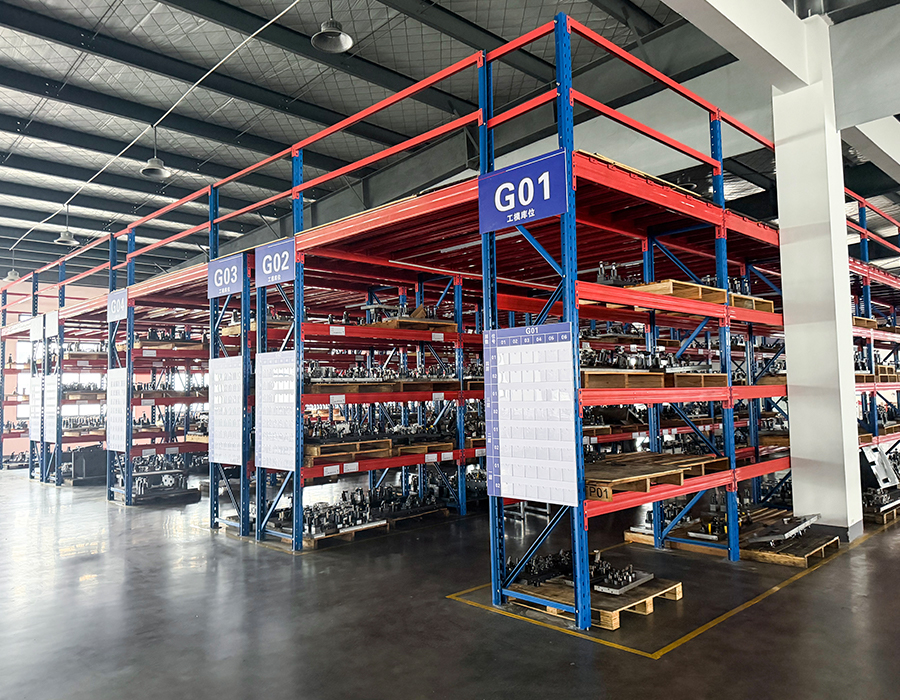

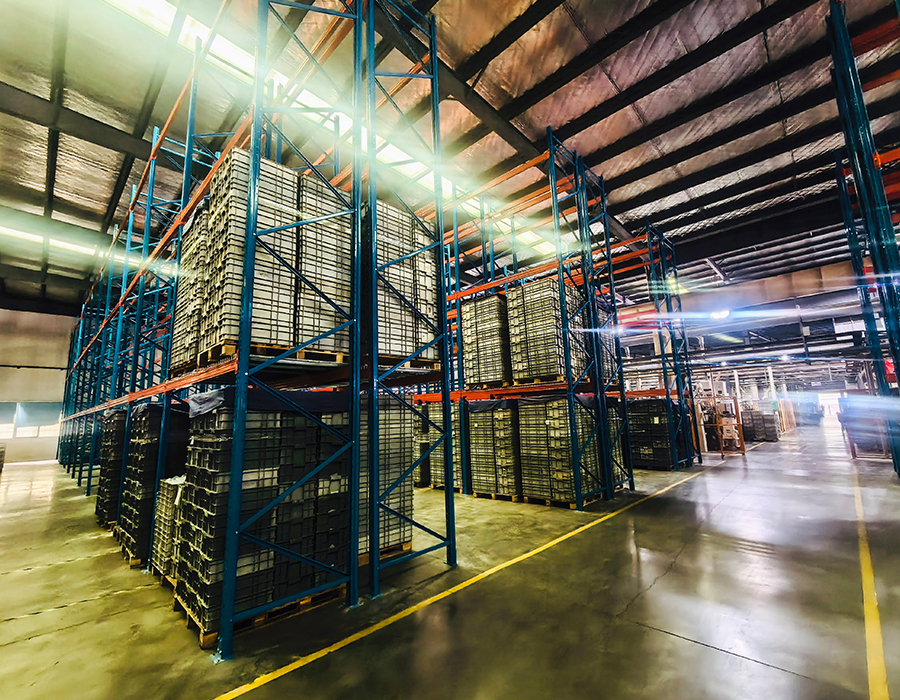

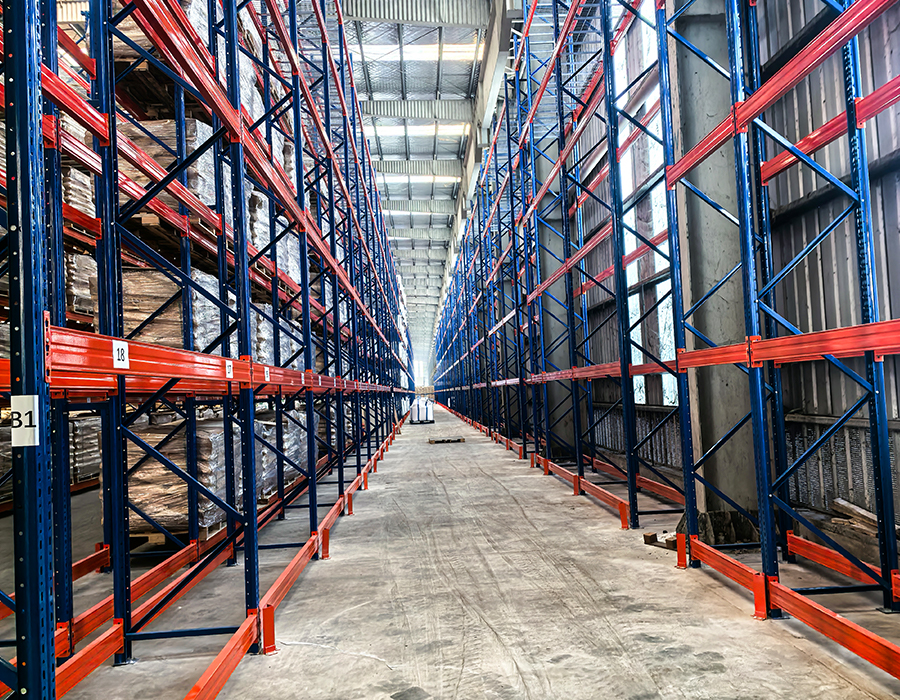

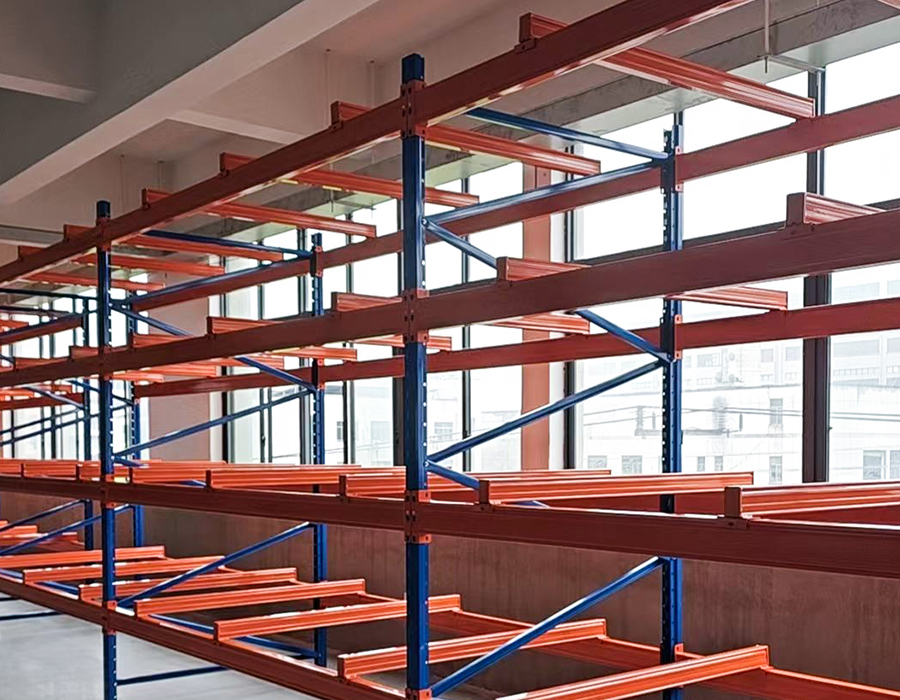

Odolné bezšroubové police jsou navrženy pro aplikace s vysokým zatížením, s nosností až 800 kg na úroveň police, se zesílenými sloupky a zesílenými policemi zajištěnými bezpečnostními pojistnými kolíky, které zabraňují bočnímu posunutí při maximálním jmenovitém zatížení.
Vzor sloupků s kosočtvercovými otvory umožňuje každou polici přemístit v rozsahu čtyř otvorů bez jakýchkoli nástrojů, což poskytuje rychlé nastavení výšky v reakci na měnící se rozměry produktu – významná provozní výhoda v dynamických skladovacích prostředích.
Montáž nevyžaduje žádné šrouby: policové desky se uzamknou přímo do otvorů ve sloupku pomocí pojistných kolíků na obou stranách stojanu a tvoří robustní spojení, které odolává náhodnému vysunutí vysokozdvižným vozíkem nebo nárazy při manipulaci.
Široké nasazení v průmyslových skladech, distribuci automobilových dílů, skladech mechanických součástí a zařízeních na výrobu stavebních materiálů – doporučená volba všude tam, kde musí vysoká nosnost na polici koexistovat s flexibilní rekonfigurací bez použití nástrojů.
Představte si sklad na konci směny: palety s hotovým zbožím čekající v přijímací hale, surovin...
Přečtěte si víceKdyž vysokozdvižný vozík shodí plnou paletu na nosník regálu, konstrukce přijme více než stati...
Přečtěte si víceSpolečnost Anhui Huijian Intelligent Equipment Co., Ltd. nedávno přivítala delegaci zástupců něme...
Přečtěte si víceProč jsou stojany na formy základním nástrojem pracovního postupu V jakémkoli výrobním p...
Přečtěte si víceCo jsou lehké bezšroubové regály? Lehké bezšroubové police je typ úložného regálu navrže...
Přečtěte si víceNázev „bezšroubové regály“ upozorňuje na to, co chybí – spojovací prvky – ale konstrukční podstata odolného bezšroubového regálového systému spočívá výhradně v tom, co je nahrazuje: nýtový konektor, také nazývaný spona, poutko nebo slzný spoj v závislosti na konstrukční rodině. Tento konektor je za studena tvarovaný ocelový jazýček na konci nosníku, který zapadá do děrovaného štěrbinového vzoru ve svislém sloupku a zajišťuje se pod zatížením bez mechanických upevňovacích prvků. Geometrie tohoto záběru – tvar jazýčku, rozměry štěrbiny, úhel vložení jazýčku a hloubka uzamykacího osazení za štěrbinou – určuje nejen statickou nosnost, ale i odolnost proti únavě, snadnost demontáže a dlouhodobou spolehlivost spojení celého systému.
Nejrozšířenější řada konektorů používá kapkovou štěrbinu ve sloupku spárovanou s tvarovaným hákovým jazýčkem na nosníku. Když se nosník po vložení mírně zvedne, uzamykací rameno na jazýčku klesne za hranu štěrbiny a zabrání vytažení při vertikálním zatížení. To, co v tomto provedení odlišuje vysoce kvalitní konektory od okrajových, je rozměrová přesnost záběru háku na rameno: hloubka ramene 3–4 mm poskytuje spolehlivé zajištění se smysluplnou odolností proti vytažení; hloubka ramene 1–2 mm, dosažitelná méně přesným tvarováním, umožňuje uvolnění spojení při vibracích nebo vzestupném rázovém zatížení – režim poruchy, který je vizuálně identický se správně sestaveným spojením, dokud trám nespadne. Kupující nemohou tento rozměr posoudit bez demontáže a měření, proto mají materiálové atesty a protokoly o rozměrové kontrole od výrobce větší váhu než vizuální kontrola hotových sestav.
Druhým kritickým parametrem je počet jazýčků konektoru na konci nosníku. Jednostranné spoje jsou vhodné pro lehké regály, ale zavádějí rotační stupeň volnosti – nosník se může při excentrickém zatížení otočit kolem jediného bodu záběru. Vysoce odolné bezšroubové police při průmyslovém zatížení vyžaduje minimálně dva výstupky na konci nosníku, rozmístěné svisle, aby se eliminovalo otáčení nosníku a rozložení smykového zatížení na dva body záběru. Některé odolné konstrukce používají tři nebo čtyři jazýčky na konci, což dále snižuje napětí konektoru na jazýček a zvyšuje odolnost vůči dynamickému zatížení od předmětů umístěných násilím nebo od zařízení přenášejícího vibrace v blízkosti.
Vzor děrovaných štěrbin nebo otvorů v bezšroubových regálových sloupcích je navržen především tak, aby umožňoval nastavení výšky police v pevných krocích – obvykle 25 mm, 38 mm nebo 50 mm v závislosti na systému. Tento funkční účel chápe většina uživatelů. Co je méně široce uznáváno, je, že vzor perforace má přímý a významný vliv na čistou plochu průřezu stojanu, a tedy na jeho únosnost v tlaku a místní odolnost proti vybočení – parametry, které určují maximální bezpečné zatížení stojanu a praktický výškový limit policového systému.
Každá děrovaná drážka odstraňuje ocel ze svislého průřezu v tomto místě. U silně děrovaného sloupu – kde jsou štěrbiny těsně rozmístěny s roztečí 25 mm s minimálním materiálem žebra mezi po sobě jdoucími štěrbinami – lze síťovou část v jakékoli skupině drážek snížit o 25–40 % ve srovnání s hrubou částí profilu sloupu. Toto snížení přímo snižuje moment setrvačnosti sloupu a poloměr otáčení v tomto průřezu, což z něj činí kritické místo pro iniciaci lokálního vybočení při axiálním tlaku. Výrobci, kteří navrhují průmyslové bezšroubové regály pro velké zatížení pro skutečně vysoké svislé zatížení zohledněte toto snížení čistého průřezu ve výpočtech kapacity sloupů; ti, kteří aplikují vlastnosti hrubého průřezu v celém rozsahu, produkují kapacitní tabulky, které jsou s významnou rezervou nekonzervativní pro silně perforované profily.
Praktickým důsledkem pro kupující je, že tabulky kapacity sloupců od různých výrobců nejsou přímo srovnatelné, pokud není u každého znám vzor perforace a redukce čistého průřezu. Sloupek o tloušťce 2,0 mm s roztečí štěrbin 25 mm může mít nižší efektivní vzpřímenou kapacitu než sloup o tloušťce 1,8 mm s roztečí 50 mm a příznivějším průřezem sítě, a to navzdory silnějšímu materiálu. Při hodnocení průmyslových bezšroubových polic pro velké zatížení pro aplikace, které se blíží jmenovité nosnosti ve vzpřímené poloze, poskytuje požadavek na koeficient čistého průřezu – poměr čisté a hrubé plochy průřezu v řídící skupině slotů – smysluplný základ pro srovnání, který samotná nominální tloušťka sloupu neposkytuje.
Průhyb policového panelu při zatížení je nejviditelnějším konstrukčním chováním u těžkých bezšroubových polic a parametr, který si uživatelé přímo všimli – viditelně prohýbající se police signalizuje přetížení nebo neadekvátní design panelu i netechnickým pozorovatelům. Řízení průhybu do přijatelných limitů však vyžaduje různé přístupy k návrhu v závislosti na rozpětí police, velikosti zatížení a na tom, zda je rozhodujícím zájmem konstrukční přiměřenost nebo vzhled provozuschopnosti, a každý přístup zahrnuje specifické kompromisy v hmotnosti materiálu, ceně a nosnosti.
Nejjednodušší metodou snížení průhybu je zvýšení tloušťky ocelového plechu policového panelu. Průhyb při rovnoměrně rozloženém zatížení se mění nepřímo s krychlí tloušťky panelu pro ohýbání ploché desky – zdvojnásobení tloušťky z 1,0 mm na 2,0 mm snižuje průhyb na jednu osminu, což je dramatické zlepšení. Ploché desky nad 2,0 mm se však stávají velmi těžkými vzhledem ke zvýšení jejich nosnosti a hmotnost samotného panelu začíná spotřebovávat významnou část jmenovité kapacity police. Pro rozpětí nad 1 500 mm při velkém zatížení je samotná plochá deska zřídka tím nejefektivnějším řešením.
Zavedením podélných žeber nebo zvlnění do průřezu policového panelu – vytvořeného během válcování nebo lisování – přemění plochou desku na účinnou konstrukční sekci s výrazně vyšším momentem setrvačnosti, než by naznačovala samotná tloušťka základního materiálu. 1,5mm vlnitý panel může překonat 2,5mm plochý panel v průhybu uprostřed rozpětí při stejném rozpětí a zatížení, při přibližně 40% nižší hmotnosti panelu. Funkčním omezením je, že žebrované nebo zvlněné povrchy nejsou rovnoměrně ploché – předměty s malými základními plochami mohou spočívat pouze na špičkách žeber, což vytváří lokální kontaktní napětí a kapaliny nebo jemné částice se shromažďují v drážkách.
Pro vysoce výkonné průmyslové bezšroubové regálové konfigurace je police navržena jako složená sestava: konstrukční nosníky rozprostírající se mezi sloupky podpírají samostatný vložený palubní panel, který se rozprostírá pouze mezi sousedními nosníky, nikoli přes celou šířku police. Tento přístup umožňuje optimalizovat hloubku nosníku – a tím i odolnost v ohybu – nezávisle na tloušťce palubního panelu, čímž se dosahuje velkých nosností s kontrolovaným průhybem bez snížení hmotnosti monolitické desky pokrývající celou šířku. Kompromisem je složitost montáže a potřeba hlubšího profilu polic, který může snížit počet úrovní polic dosažitelných v rámci pevné výšky pole.
Průmyslové bezšroubové regály pro velké zatížení instalované ve výškách 2,5 m až 4 m nebo více – což je běžné ve skladech dílů s vysokými regály, skladech automobilových komponentů a archivních skladech – často vyžaduje spojování sloupů, kde jsou dvě nebo více délek sloupů spojeny vertikálně, aby se dosáhlo požadované výšky. Spoj spoje je kritickým konstrukčním detailem, který je často považován za jednoduchý mechanický spoj, ale ve skutečnosti řídí chování při boulení sloupu plné výšky způsoby, které se ne vždy odrážejí v tabulkách zatížení publikovaných pro konfigurace se standardní výškou.
Primárním konstrukčním požadavkem na spoj sloupu je, že musí přenášet axiální tlakové zatížení přes spoj, aniž by došlo k místnímu slabému místu, které spustí vyboulení v místě spoje, než sloup jako celek dosáhne své jmenovité kapacity. Spojení dosažené jednoduchým vložením kratší části sloupu přes spodní sloup a spoléháním se na tření nebo jeden spojovací prvek přes překrývající se stěny sloupu poskytuje minimální ohybový odpor ve spoji – chová se konstrukčně jako kolíkové spojení spíše než jako momentově spojitý sloup, což efektivně snižuje vzpěrnou délku, při které by měl být sloup analyzován. Tento rozdíl je důležitý, protože kritické vzpěrné zatížení sloupu s kolíkovým zakončením je čtvrtinové než u stejného sloupu s pevnými konci, což znamená, že nesprávně detailní spoj může snížit efektivní kapacitu sloupu o 50–75 % pod hodnotu uvedenou v tabulce pro nespojený sloup.
Správně navržené spoje sloupů pro vysokovýkonné bezšroubové regály používají jeden ze dvou přístupů: vnitřní ocelovou objímkovou vložku, která vyplňuje obě části sloupu ve spoji, poskytuje souvislou boční oporu v zóně spoje a odolává tendenci horního sloupu kývat se vzhledem ke spodnímu při excentrickém zatížení; nebo vnější spoj desky a upevňovacího prvku, který se prošroubuje oběma čely sloupu s dostatečnou geometrií skupiny šroubů pro vyvinutí požadované momentové odolnosti. Přístup objímkové vložky je konstrukčně lepší pro bezšroubové systémy, protože nevyžaduje žádné další upevňovací prvky a je inherentně vyrovnán během montáže, ale vyžaduje, aby objímka byla vyrobena s přísnou rozměrovou tolerancí – objímka, která volně zapadá do části sloupku, poskytuje malé boční omezení a funguje podobně jako pouze třecí spoj, který má být zlepšen. Ve společnosti Huijian jsou naše konfigurace bezšroubových polic s vysokými regály navrženy s rozměry spojů pouzder ověřenými naším výzkumným a vývojovým střediskem proti výpočtům vzpěru sloupů specifickým pro každou kombinaci výšky a zatížení, které nejsou obecně aplikovány na celou produktovou řadu.
Průmyslové bezšroubové regálové systémy pro velké zatížení instalované v oblastech vystavených seismické aktivitě vyžadují specifická opatření bočního ztužení, která nejsou součástí standardní konfigurace produktu a která jsou často vynechána i v uznaných seismických zónách, kdy jsou regály pořizovány prostřednictvím standardní katalogové objednávky, nikoli technické specifikace. Důsledky tohoto opomenutí se mohou pohybovat od vypadnutí produktu a posouvání regálů (boční deformace) během mírných seismických jevů až po progresivní kolaps při vážných událostech – s důsledky pro bezpečnost personálu a kontinuitu zařízení, které značně přesahují náklady na výměnu samotných regálů.
Základním seismickým požadavkem je, že regálový systém musí odolávat bočním silám působícím na každé úrovni regálu úměrně hmotnosti produktu skladovaného na této úrovni, aniž by se regálový sloup posunul bočně do bodu, kde se spoje nosníků a sloupů rozpojí. Bezšroubové spoje – svou povahou spoléhající na gravitačně ovládané uzamčení jazýčku spíše než na mechanické upevnění – jsou zvláště citlivé na rozpojení při vzestupných zrychlovacích složkách seismického zatížení, které mohou na okamžik odlehčit nosník a umožnit odemknutí jazýčku, pokud geometrie spoje nezajistí pozitivní retenci při zvednutí. Seismicky odolné konstrukce bezšroubových polic to řeší pomocí pozitivních uzamykacích spon, sekundárních šroubových spojovacích prvků na koncích nosníků nebo upravené geometrie poutka, která vyžaduje aktivní demontážní sílu spíše než pouhé zvednutí nahoru k uvolnění nosníku.
Boční vyztužení policového systému jako celku – bránící tomu, aby se svislý rám zvedal pod vodorovnou seismickou silou – je dosaženo pomocí jedné ze tří konfigurací, z nichž každá je vhodná pro různá omezení uspořádání:
Označování nosnosti na průmyslových bezšroubových regálech pro velké zatížení je méně standardizované, než většina kupujících předpokládá. Na rozdíl od tlakových nádob, zdvihacích zařízení nebo elektrických výrobků – kde regulační rámce nařizují specifické zkušební normy, bezpečnostní faktory a formáty zveřejňování – jsou deklarace nosnosti regálů na mnoha trzích do značné míry certifikovány výrobci, přičemž uvedené hodnoty odrážejí zkušební podmínky, které mohou, ale nemusí odpovídat způsobu, jakým budou regály použity v aplikaci kupujícího. Pochopení toho, co uvedené číslo kapacity skutečně představuje – a co ne – je nezbytné pro platná srovnání mezi produkty a zamezení nesouladu kapacity v provozu.
Nejvýznamnější nespecifikovanou proměnnou ve většině deklarací kapacity regálu je předpoklad rozložení zatížení. Nosnost police uvedená jako "500 kg na polici" nemá smysl, aniž bychom věděli, zda se předpokládá rovnoměrně rozložené zatížení (UDL) po celé ploše police, soustředěné zatížení ve středu police nebo dvoubodové zatížení v definovaných polohách. Tyto tři podmínky vytvářejí radikálně odlišné ohybové momenty ve středním rozpětí v poli police při stejném celkovém zatížení. Panel o hmotnosti 500 kg UDL může selhat při hmotnosti 200–250 kg, pokud se náklad soustředí na střed regálu – stav, který nastává vždy, když je jeden těžký předmět nebo paleta s malým půdorysem umístěna centrálně na širokou polici.
Druhou nezveřejněnou proměnnou je svislé zatížení v tabulce nosnosti. Kapacita polic obvykle předpokládá, že police jsou nakonfigurovány se specifickým počtem úrovní polic v dané výšce pole. Přidání úrovní polic ke stávající jednotce – běžná praxe, když uživatelé chtějí zvýšit hustotu skladování – zvyšuje kumulativní svislé zatížení nad rámec toho, co bylo vypočítáno podle publikované tabulky kapacity polic. Tabulka ukazuje nosnost polic, nikoli nosnost ve svislé poloze, přičemž tyto dva limity se řídí zcela odlišnými konstrukčními prvky. Zařízení, která pravidelně přestavují své průmyslové bezšroubové regály pro velká zatížení, by si kromě údajů o kapacitě jednotlivých regálů měla vyžádat svislé nosné tabulky – maximální kumulativní zatížení police, které lze aplikovat na sloup s plnou výškou – a považovat nižší z obou limitů za rozhodující omezení pro každou konfiguraci polí.
Průmyslové sklady a výrobní závody často specifikují odolné bezšroubové regály s nerezovými policovými panely nebo hliníkovými palubkami v kombinaci se standardními stojany a nosníky z uhlíkové oceli – motivované hygienickými požadavky, potřebami chemické kompatibility nebo touhou po skladovacím povrchu odolném proti korozi bez nákladů na plně nerezový systém. Tato konfigurace se smíšenými kovy představuje riziko galvanické koroze, o kterém se jen zřídka mluví v rozhovorech o nákupu, ale může způsobit zrychlenou korozi v místech kontaktu s kovem, která ohrozí povrch police i svislý sloup během 12–24 měsíců ve vlhkém nebo chemicky aktivním prostředí.
Ke galvanické korozi dochází, když jsou dva různé kovy v elektrickém kontaktu vystaveny elektrolytu – v kontextu skladu je tímto elektrolytem typicky kondenzace vodní páry, stékání čisticího roztoku nebo rozlití procesní kapaliny. Aktivnější kov v galvanickém páru se stává anodou a přednostně koroduje. Ve stojanu z uhlíkové oceli podpírajícím polici z nerezové oceli je uhlíková ocel méně ušlechtilým kovem a v kontaktním bodě koroduje – urychluje se vzhledem k rychlosti, jakou by korodovala izolovaně díky rozdílu potenciálu mezi těmito dvěma kovy. Rychlost koroze závisí na poměru ploch: malá plocha uhlíkové oceli v kontaktu s velkou plochou nerezové oceli koroduje rychleji než stejná uhlíková ocel v kontaktu s malou plochou nerezové oceli, protože katodická plocha pohání vyšší proudovou hustotu v anodové kontaktní zóně.
Praktické zmírnění pro průmyslové vysoce odolné bezšroubové policové sestavy ze smíšených kovů zahrnuje přerušení kontaktní dráhy kov na kov na rozhraní mezi různými materiály. Mezi účinné přístupy patří:
Překonfigurovatelnost bezšroubových polic pro velké zatížení – možnost přidávat, odebírat nebo přemisťovat úrovně polic, přidávat rozšíření polí nebo kombinovat jednotky do nových konfigurací bez speciálních nástrojů – je jednou z jejich nejcitovanějších komerčních výhod oproti svařovaným nebo trvale upevněným skladovacím systémům. Tato výhoda je však v praxi realizována pouze tehdy, když je počáteční systém specifikován s ohledem na rekonfiguraci a když jsou provedeny následné úpravy v rámci konstrukčních limitů instalovaných komponent. Neschopnost naplánovat rekonfiguraci od počátku nebo překročení strukturálních limitů během modifikace přemění skutečné provozní aktivum na závazek.
Nejdůležitějším rozhodnutím při plánování rekonfigurace je výběr svislé výšky. Nákup nejkratších sloupků, které splňují požadavek na okamžitou výšku skladování, eliminuje možnost v budoucnu přidávat úrovně polic nebo zvyšovat výšku polí bez výměny sloupků – nejnáročnější a nejrušivější prvek úpravy policového systému. Určení sloupků v maximální výšce, kterou umožňuje světlá výška budovy a konstrukční hodnocení, i když počáteční konfigurace používá pouze spodní část sloupku, zachovává budoucí flexibilitu s marginálními dodatečnými náklady. Přírůstkové náklady na vyšší stojan jsou obvykle 15–25 % nákladů na stojan, což je malý zlomek nákladů na výměnu stojanu během budoucí rekonfigurace.
Standardizace šířky a hloubky pole v rámci celé flotily polic umožňuje zaměnitelnost komponent napříč vozovým parkem – nosníky, policové panely a výztuhy z jedné jednotky lze přemístit do jiné bez problémů s kompatibilitou. Tato zaměnitelnost je ztracena, pokud se ve vozovém parku smísí různé standardy šířky pole, a to i v rámci produktové řady stejného výrobce. Zařízení s velkými regálovými flotilami těží ze zavedení jediné standardní šířky a hloubky pole pro každou třídu regálů – těžké, střední atd. – a prosazování tohoto standardu u všech budoucích nákupů, i když se zdá, že nestandardní rozměr řeší konkrétní krátkodobé prostorové omezení.
Naše průmyslové bezšroubové policové systémy pro velké zatížení jsou navrženy se zaměnitelností komponent jako základním principem našeho sortimentu – vzory svislých drážek, rozměry spojek nosníků a geometrie podpěry panelů jsou standardizovány napříč třídami výšky a zatížení všude, kde to konstrukční požadavky umožňují, což znamená, že zařízení rozšiřující nebo rekonfigurující své úložiště v průběhu času může kombinovat komponenty z různých nákupních šarží bez problémů s kompatibilitou. S roční výrobní kapacitou 180 000 sad a konzistentními výrobními standardy udržovanými na našich šesti výrobních linkách zůstávají náhradní a rozšiřující komponenty dostupné a rozměrově konzistentní po celou dobu životnosti instalovaného systému.
