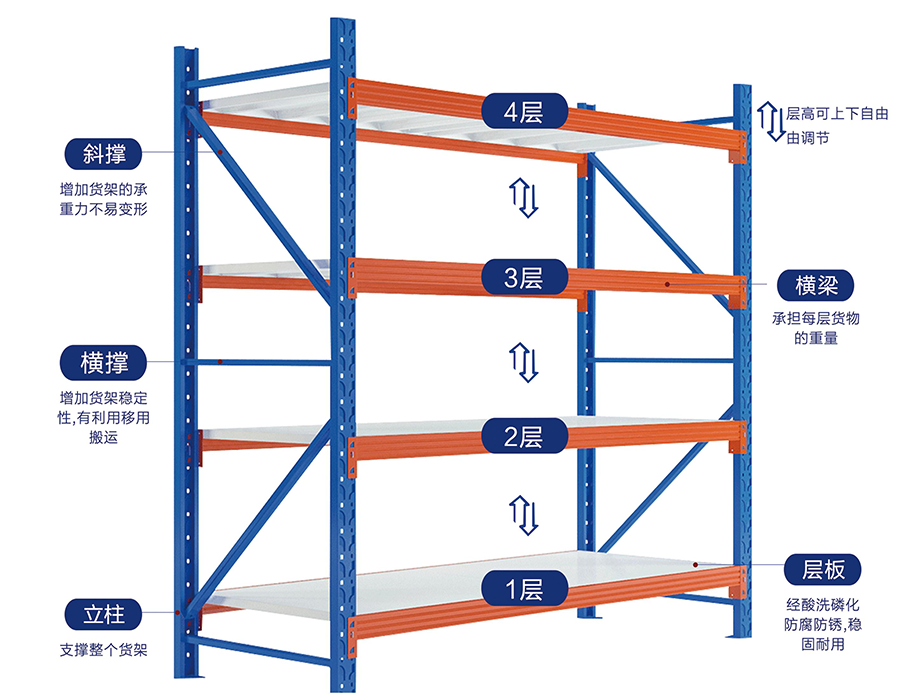

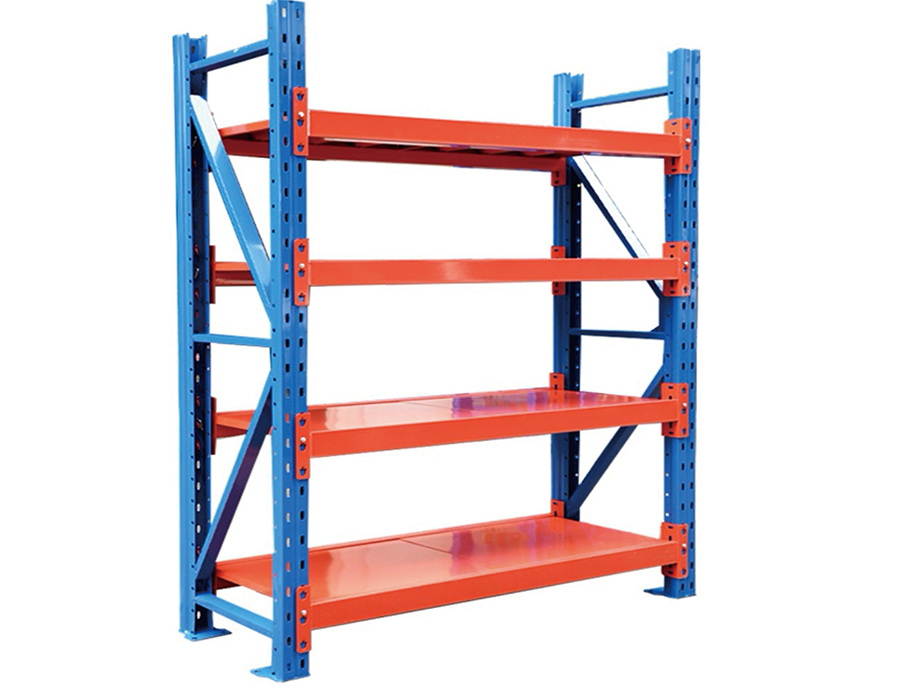

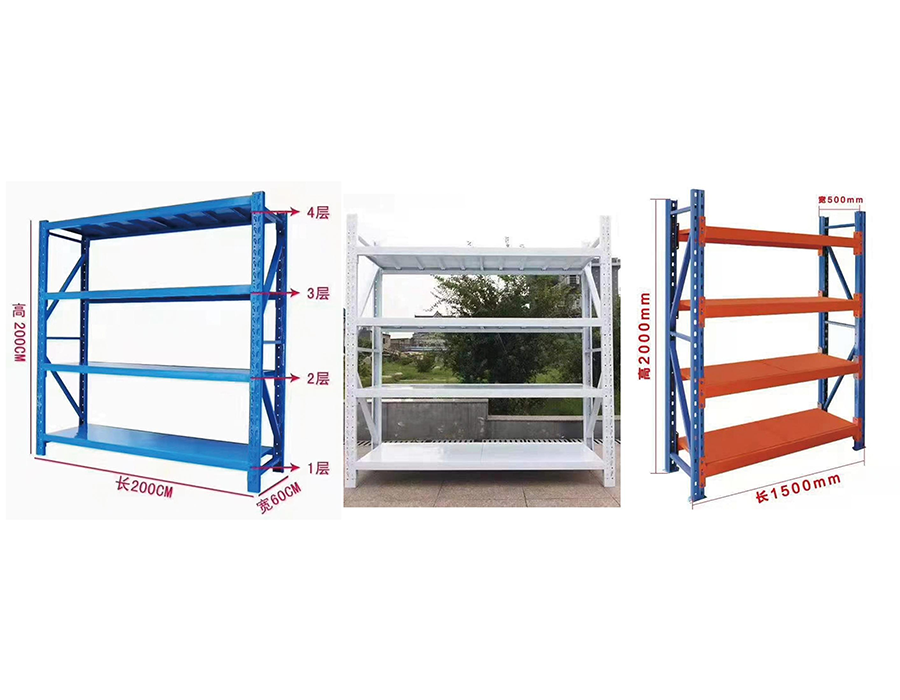

Lehké bezšroubové police (≤150 kg/vrstva)

Jak rozpětí paprsku ovlivňuje rozložení zatížení u bezšroubových polic

Jeden z nejčastěji nepochopených aspektů lehké bezšroubové police je vztah mezi rozpětím nosníku a skutečnou únosností. Jmenovité zatížení na polici se obvykle vypočítává ve středu plně podepřeného nosníku – což znamená, že jak se rozpětí mezi sloupky zvětšuje, efektivní nosnost klesá nelineárně. U regálu o hmotnosti 150 kg s rozpětím 900 mm může rozšíření tohoto rozpětí na 1200 mm bez úpravy tloušťky paprsku snížit reálnou kapacitu pod 100 kg v dynamických skladových podmínkách. To je důvod, proč by měl výběr rozpětí vždy předcházet plánování zatížení, nikoli podle něj následovat.

V našem výrobním procesu v Huijian jsou profily nosníků válcovány za studena do specifických tolerancí tloušťky právě proto, že malé odchylky v tloušťce oceli jsou výrazně větší během delších rozpětí. Nedostatečná tolerance 0,2 mm u 1,5 mm nosníku může způsobit viditelné vychýlení při zatížení výrazně pod jmenovitým prahem. Při specifikaci regálů pro prostředí vyzvednutí a balení, kde personál opakovaně nakládá a vykládá police, by měly být vždy použity dynamické součinitele zatížení – obvykle 1,25× statická hodnota.

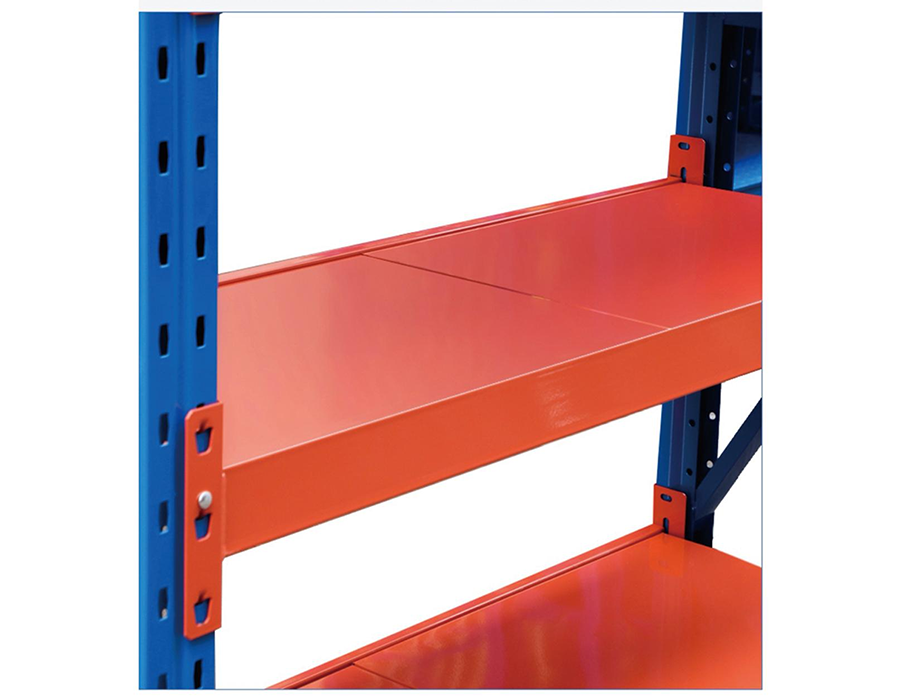

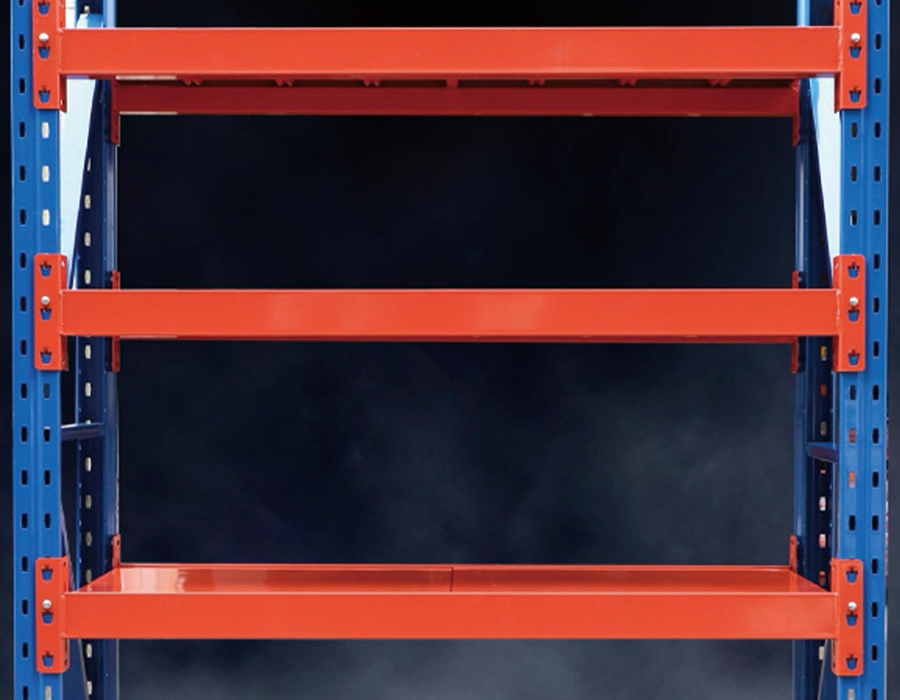

Pochopení konektoru Nýt vs. Clip: Více než jen volba upevnění

Lehké bezšroubové policové systémy používají jeden ze dvou primárních typů konektorů: nýtovací (vyražený jazýček) a klip nebo háček. Nejedná se o zaměnitelné konstrukční preference – odrážejí různé strukturální filozofie a mají skutečné důsledky pro instalaci, rekonfiguraci a odolnost proti seismice nebo vibracím.

• Konektory ve stylu nýtu zamykají nosník do děrovaného otvoru ve svislém sloupku. Dobře odolávají horizontálním regálovým silám a jsou preferovány v prostředích s provozem vysokozdvižných vozíků v blízkosti nebo vibracemi podlahy, ale vyžadují paličku pro nastavení výšky a nesnášejí časté přestavování.
• Clip/hook-in konektory jsou umístěny do štěrbinových sloupků a lze je ručně přemístit během několika sekund. Nabízejí vynikající flexibilitu pro prostředí s dynamickým inventářem, ale jsou náchylnější ke zvedacím silám – což znamená, že náhodný náraz směrem nahoru zespodu může uvolnit paprsek, pokud je hloubka klipu malá.

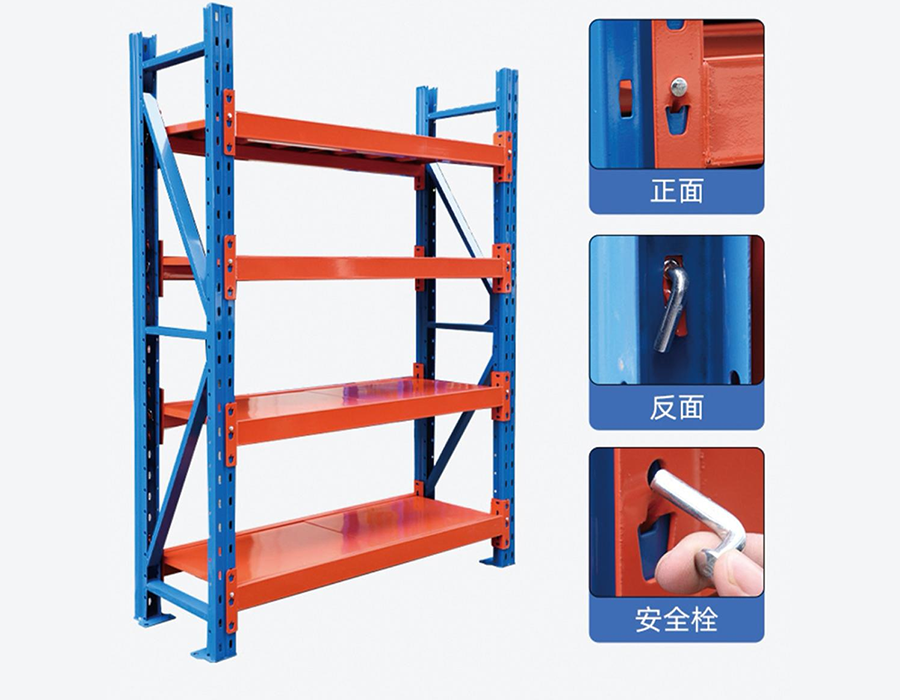

• Některé hybridní systémy používají zaklapávací primární připojení se sekundárním bezpečnostním pojistným kolíkem, který po usazení zapadne na místo. Toto je stále více standardem pro průmyslové regály pro lehká zatížení nasazované v automatizovaných nebo poloautomatických skladech, kde by posun paprsku byl katastrofální.

Při hodnocení systémů zkontrolujte hloubku zapojení konektoru a přítomnost sekundárního zádržného mechanismu, než učiníte rozhodnutí o nákupu pouze na základě ceny.

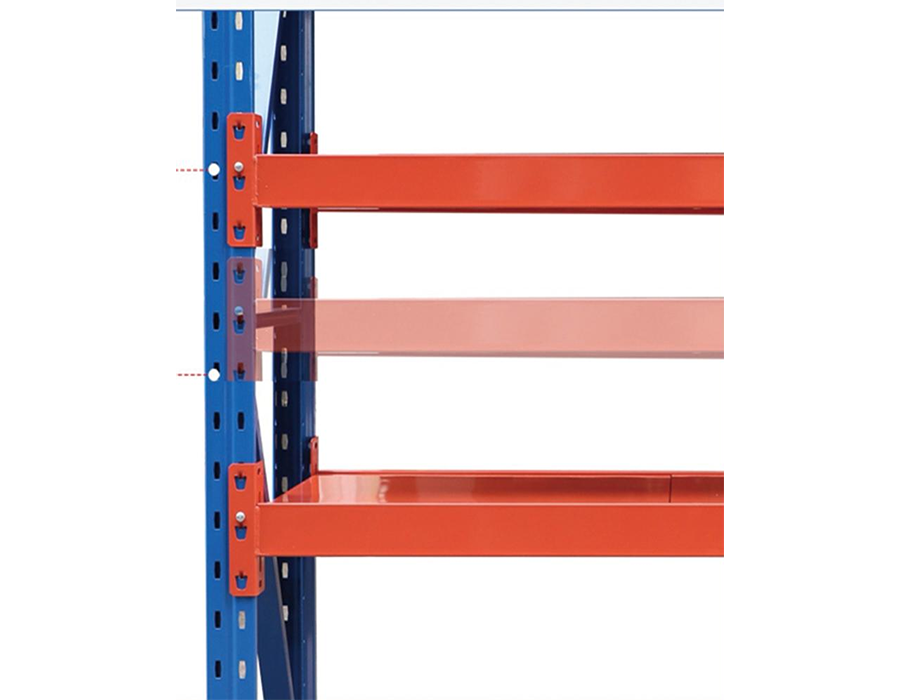

Nastavitelnost rozteče a výšky polic: Co vám technický list neřekne

Většina bezšroubových policových produktů inzeruje „nastavitelnost rozteče 25 mm“, ale toto číslo vypovídá pouze část příběhu. Použitelný rozsah nastavení je omezen vzdáleností mezi horní částí samotného nosníku a spodní stranou police nad ním – což v praxi znamená, že na zrnitosti stoupání záleží nejvíce ve středních zónách běhu, nikoli nahoře nebo dole, kde dominují pevná konstrukční omezení.

Praktickým problémem, který vyvstává ve skladech se smíšenými skladovými jednotkami, je „pasti s poloviční roztečí“: když vychystávací potřebuje uložit položky o výšce 210 mm, ale dostupné rozteče vyskočí z 200 mm na 225 mm, nahromadí se dalších 25 mm mrtvého prostoru na polici v 5-ti vrstvém a 20-pozicovém systému, což vede ke značné ztrátě použitelného vertikálního úložiště. Zařízení, která provádějí řádný audit výšky SKU před instalací polic, běžně dosahují o 15–25 % lepšího vertikálního využití než zařízení, která používají výchozí konfigurace.

Naše vzpřímené sloupy navrhujeme s konzistentní roztečí 50 mm ve standardních konfiguracích a klienti pracující s naším technickým týmem na přizpůsobení projektu si mohou vyžádat sloupy s roztečí 25 mm pro prostředí inventáře se smíšenou výškou – což je detail, který se v situacích s hustým úložištěm rychle zaplatí.

Možnosti povrchové úpravy a jejich skutečné rozdíly ve výkonu

Bezšroubové regály jsou k dispozici s několika povrchovými úpravami a výběr má přímý dopad na životnost, nosnost (vzhledem k tloušťce povlaku) a ekologickou vhodnost.

Častou chybou je specifikace galvanicky pozinkovaných regálů pro zařízení s rutinním mytím podlahy nebo v blízkosti dveří nakládacích ramp. Tenká vrstva zinku se při opakovaném vystavení vlhkosti rychle nasytí a viditelná rez se objeví během 12–18 měsíců – což často vede k zániku nároků na záruku, pokud nebyly dodrženy specifikace vlhkosti. Standardní výrobní linky Huijian aplikují epoxidový práškový nátěr o tloušťce 60–80 µm jako základní linii s možností žárového zinkování dostupnými pro klienty v prostředí zpracování potravin, chladírenských řetězců nebo pobřežní logistiky.

Požadavky na kotvu do podlahy pro volně stojící vs. bezšroubové police uvázané na zeď

Průmyslové lehké bezšroubové regály je často nasazován jako volně stojící vedení bez ukotvení do podlahy – což vyhovuje v mnoha prostředích s nízkým rizikem, ale v jiných se stává problémem. Rozhodovací matice je jemnější než pouhá kontrola, zda seismické zónování vyžaduje kotvy.

Když se o ukotvení nedá vyjednávat

Regály s výškou přesahující 2,4 m nebo regály s poměrem výšky k hloubce vyšším než 6:1 jsou přirozeně náchylné k převrácení při excentrickém zatížení – scénář, ke kterému dochází vždy, když sběrači soustavně nakládají jednu stranu pole před druhou. Fyzika je zde přímočará: 2,4 m vysoká jednotka s hloubkou 400 mm má klopný moment, který lze překonat jediným 30 kg zatížením umístěným na horní hraně police na jedné straně.

Úvahy o kravatách na zeď

Stěnové sponky jsou běžnou alternativou k ukotvení do podlahy, když povrch podlahy není vhodný pro vrtání (např. zdvojené přístupové podlahy, povrchy potažené membránou). Stěnové spojky jsou však účinné pouze tehdy, je-li samotná stěna konstrukčně adekvátní. Jednoplášťová sádrokartonová příčka není platným kotevním bodem pro naloženou řadu polic. Inženýři, kteří specifikují stěnové spojky, by měli ověřit konstrukci stěny a použít vhodné kotevní kotvy nebo průchozí šrouby tam, kde to rozteč kolíků umožňuje.

Vyrovnávací nožičky na podlahu a jejich úloha přenosu zatížení

Mnoho bezšroubových policových stojanů obsahuje standardně nastavitelné vyrovnávací nožky. Kromě vyrovnávání nerovných podlah hrají tyto nohy kritickou roli při přenosu zatížení: rozdělují bodové zatížení svislice na větší kontaktní plochu, čímž zabraňují koncentraci napětí na měkkých nebo potažených podlahových plochách. Pro regály na podlahách skladů s epoxidovým nátěrem je praktickým vodítkem specifikace patek s minimální plochou základové desky 50 cm², aby se zabránilo poškození nátěru při velkém zatížení.

Integrace příslušenství: Za základní policí

Dobře specifikovaný bezšroubový policový systém je zřídkakdy pouze sloupky a ploché desky. Ekosystém příslušenství významně rozšiřuje funkční využitelnost a měl by být vyhodnocen během počáteční fáze specifikace, spíše než později dovybavován – protože kompatibilita svislých slotů se mezi výrobci liší a značky mixování často způsobují problémy s vybavením.

• Přepážky a přepážky: Vertikální přepážky zasazené do policových desek umožňují horizontální segmentaci pole na čela pro výběr. Pro skladování malých dílů je to prostorově efektivnější než použití samostatných zásobníků. Zkontrolujte, zda se přepážka připevňuje k nosníku nebo k podlaze – příčky připevněné k nosníku jsou stabilnější, ale omezují přemisťování desky.
• Podlahy z drátěného pletiva: Alternativa k masivním ocelovým palubám, drátěné pletivo snižuje hromadění prachu, umožňuje průchod vody z postřikovačů (důležité pro splnění požadavků na požární ochranu) a zlepšuje viditelnost uložených předmětů. Nosnost drátěného pletiva je obvykle o 10–15 % nižší než u ekvivalentních pevných palub se stejným rozchodem.
• Držáky štítků a kolejnice na koše: Kanálky pro štítky na předním okraji, které se přichytí na okraj nosníku nebo okraje police, usnadňují štítkování SKU bez zbytků lepidla. U operací přecházejících na skenování čárových kódů nebo RFID ověřte před hromadnou instalací, zda hloubka držáku štítku vyhovuje zvolenému formátu štítku.
• Rozpěrky řad a zadní konektory: Dvouřadé konfigurace využívající sdílené sloupky zlepšují efektivitu půdorysu přibližně o 30 % ve srovnání se dvěma nezávislými jednořadými běhy. Sdílený stojan musí být dimenzován na kombinované zatížení obou řad – což je specifikace, která je často přehlížena při přestavbě stávajících polic do dvouřadého uspořádání.

Ve společnosti Huijian poskytujeme úplnou dokumentaci o kompatibilitě příslušenství napříč našimi produktovými řadami regálů, takže klienti mohou od začátku plánovat integrované konfigurace, aniž by během instalace objevovali omezení vybavení.

Normy průhybu polic a jak je vyhodnotit

Průhyb – vertikální prohnutí zatíženého policového nosníku nebo palubního panelu – je jedním z nejvýraznějších ukazatelů kvality polic, přesto je ve specifikacích produktu zřídkakdy uváděn na předních místech. Průmyslový referenční standard pro přijatelné vychýlení skladových regálů je L/180, kde L je rozpětí v milimetrech. Pro rozpětí 900 mm to umožňuje maximální středový průhyb 5 mm při plném jmenovitém zatížení. Pro rozpětí 1200 mm umožňuje stejný poměr 6,67 mm.

Proč na tom prakticky záleží? Nadměrné vychýlení vytváří několik kaskádových problémů: police, které se sklánějí, tlačí předměty směrem ke středu, což vytváří nestabilní podmínky při stohování; ve vícevrstvých systémech může průhyb pod horní policí stlačit vertikální vůli pod její nominální hodnotu; a opakované cykly nakládání a vykládání na polici, která pravidelně dosahuje své meze průhybu, urychlují únavu kovu ve spojovacích bodech nosníku ke svislé poloze. Při vyhodnocování cenových nabídek regálů, dotazování dodavatelů na jejich testovanou hodnotu průhybu při 100% jmenovitém zatížení – nejen samotné jmenovité zatížení – prozrazuje mnohem více o skutečné kvalitě než samotné srovnání cen.
