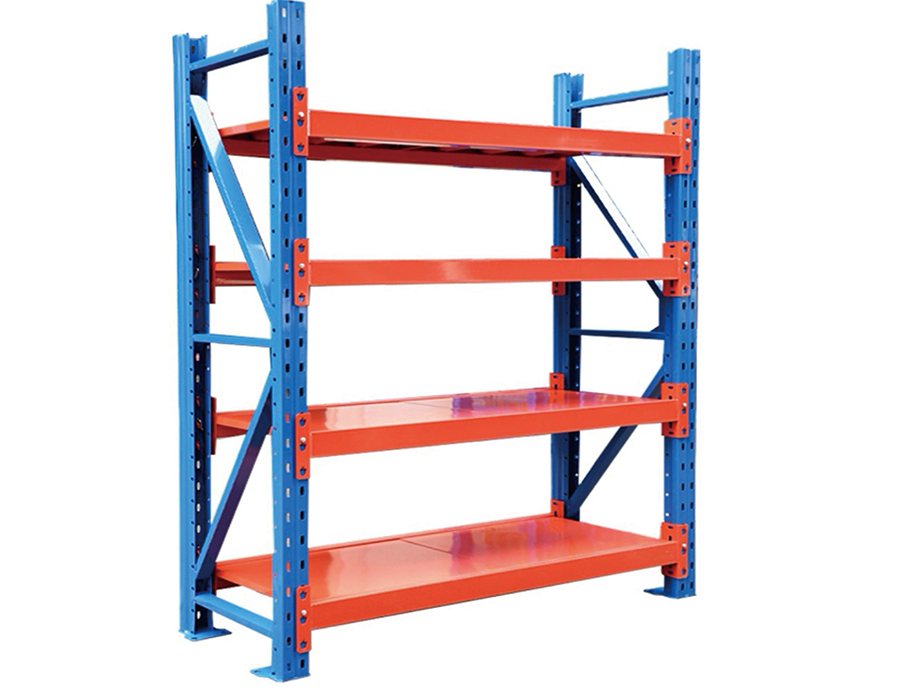

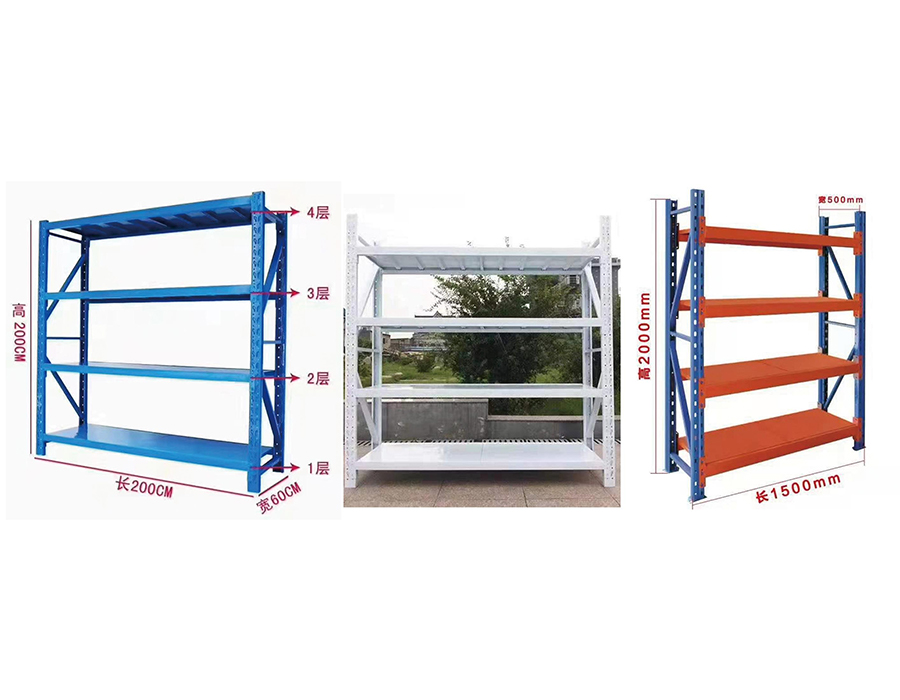

Středně odolné bezšroubové police (500-800 kg/vrstva)

Jak ocelový rozchod a tvar profilu definují výkon středně namáhaných regálů

Středně odolné bezšroubové police zaujímá konstrukčně náročnou střední cestu – musí zvládnout zatížení na polici obvykle v rozmezí od 200 kg do 500 kg, přičemž zůstává nákladově efektivní a rekonfigurovatelný. Dvě proměnné, které určují, zda jednotka skutečně splňuje tyto parametry, jsou základní ocelový rozchod a geometrie profilu nosníku válcovaného za studena. Tyto dva faktory se vzájemně ovlivňují: silnější měřidlo v mělkém C-profilu bude mít nižší výkon než o něco tenčí měřidlo zformované do uzavřeného nebo kloboukového profilu, protože moment setrvačnosti průřezu – nikoli hmotnost suroviny – určuje odpor v ohybu.

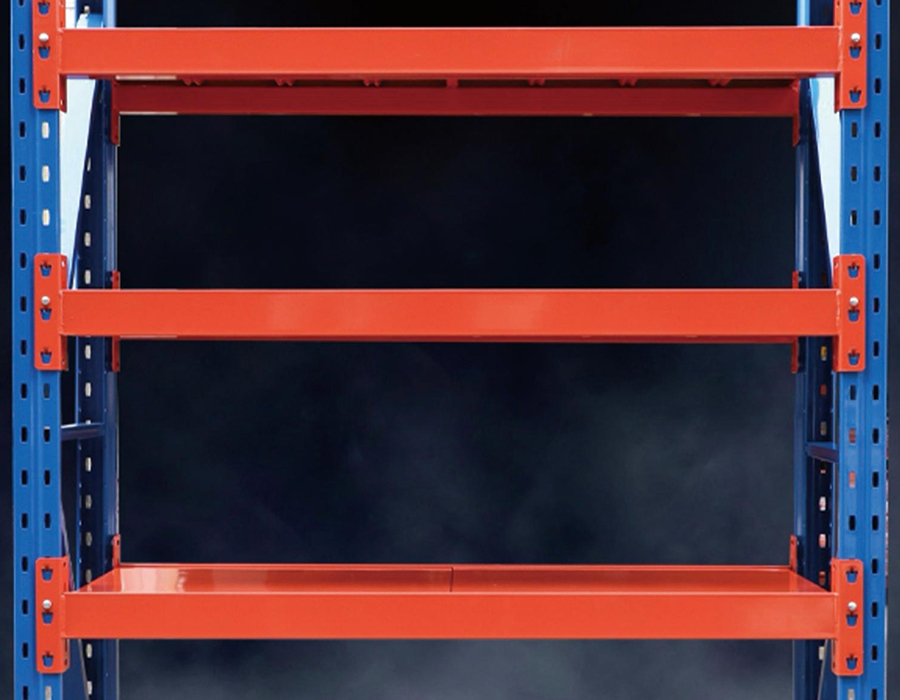

V praxi se nosníky pro střední zatížení nejčastěji vyrábějí z oceli válcované za studena o tloušťce 1,5 mm, 1,8 mm nebo 2,0 mm. Skok z 1,5 mm na 2,0 mm zvyšuje hmotnost nosníku zhruba o 33 %, ale v kombinaci s optimalizovaným profilem kloboukové sekce se nosnost může zlepšit o 50–70 % při ekvivalentních rozpětích. To je důvod, proč dva policové jednotky s podobnou cenou, ale odlišnou specifikací mohou v terénu fungovat velmi odlišně. Ve společnosti Huijian jsou naše profily nosníků pro střední zatížení konstruovány prostřednictvím našeho vlastního výzkumného a vývojového centra, aby vyvážily efektivitu materiálu a konstrukční výstup – rozdíl, který se projeví, když porovnáte křivky průhybu spíše než jen hodnoty jmenovitého zatížení.

Strukturální logika za vzory perforace svislého sloupu

Drážkovaný nebo perforovaný svislý sloup je určujícím prvkem bezšroubových polic, přesto je samotný vzor perforace při nákupu málokdy zkoumán. Perforace sloupů plní dvě funkce současně: poskytují spojovací body pro spojky nosníků a zmenšují čistou plochu průřezu sloupu, což přímo ovlivňuje únosnost v tlaku. Tyto dva objektivy jsou v tahu — více perforačních štěrbin znamená větší flexibilitu, ale menší pevnost sloupku.

Stojany pro střední zatížení musí tento kompromis řídit opatrně. Sloup s roztečí drážkování 50 mm po celé své výšce bude mít výrazně nižší čistý modul průřezu než sloup s roztečí 50 mm pouze ve střední zóně a pevnou ocelí nahoře a dole, kde koncentrace tlakového napětí vrcholí. Vysoce kvalitní středně těžké sloupy mají také reliéfní žebra nebo podélné výztužné záhyby ve stěně sloupu mezi řadami perforace, které obnovují torzní tuhost, kterou štěrbiny odstraňují. Při vyhodnocování svislých sloupů hledejte spíše tyto prvky výztuhy, než se spoléhat pouze na uvedenou tloušťku.

Důležitý je také tvar průřezu sloupu. Stojany se čtvercovými trubkami nabízejí vyvážený odpor v obou horizontálních osách – užitečné ve dvouřadých konfiguracích, kde boční zatížení přichází ze dvou směrů. Stojany s otevřenými zády nebo s C-kanálem šetří materiálové náklady, ale musí být vyztuženy nebo připojeny agresivněji, aby se zabránilo kroucení při excentrickém zatížení. Pro středně náročné aplikace s nosností police nad 300 kg na úroveň jsou obecně bezpečnější stojky se čtvercovými trubkami.

Hodnocení nosnosti: statické, dynamické a UDL – co každý měří

Výrobky pro středně těžké regály jsou uváděny na trh s nosností, která není vždy u dodavatelů definována jednotně. Pro přesnou specifikaci je nezbytné pochopit, co jednotlivé typy hodnocení měří.

Ve scénářích skutečného skladu není předpoklad UDL téměř nikdy splněn. Kartony naskládané na polici spočívají na svých základních stopách – často pokrývají méně než 60 % povrchu police – což vytváří profil soustředěného zatížení výrazně horší, než předpovídá model UDL. Spolehlivým pravidlem je použít 0,7× faktor snížení na uvedenou kapacitu UDL, když skladované zboží má základní půdorys menší než polovina plochy regálu.

Konfigurace výztuhy a její vliv na stabilitu systému ve výšce

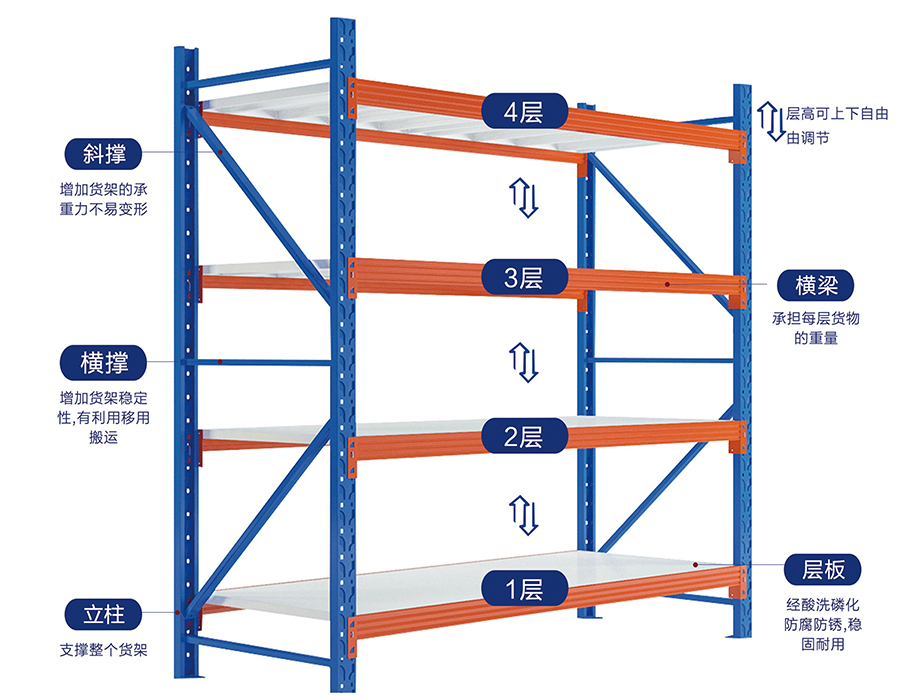

Se zvyšující se výškou středně těžkých regálových řad – zejména nad 2,0 m – přechází konfigurace výztuhy z praktického prvku na konstrukční nutnost. Většina bezšroubových policových systémů spoléhá na diagonální nebo vodorovné zadní výztužné panely, aby se zabránilo navíjení, což je tendence rámu k rovnoběžnosti pod horizontálními silami, jako je boční zatížení police, náhodné nárazy nebo seismická aktivita.

Zadní panel vs. Cross-Brace Systems

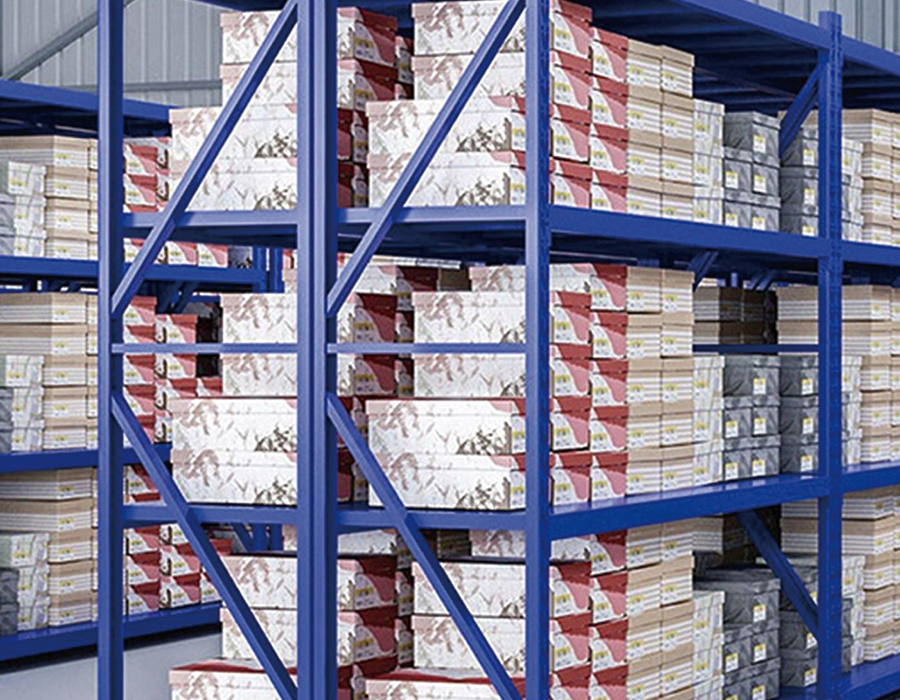

Zadní panely – obvykle drátěné pletivo nebo perforované ocelové plechy, které se klenou přes celou zadní stranu pole – poskytují nepřetržité vyztužení a slouží jako zadní doraz, aby se zabránilo vytlačení předmětů ze zadní části police. Přidávají významný odpor proti zvedání, protože působí jako smyková membrána po celé výšce pole. Kompromisem je, že blokují zadní přístup a zvyšují hmotnost, což je důležité v konfiguracích s oboustranným výběrem. Systémy křížových výztuh využívají dvojici diagonálních ocelových pásků tvořících vzadu vzor X. Jsou lehčí, umožňují přístup zezadu a snadněji se instalují, ale jejich účinnost vyztužení kriticky závisí na správném napnutí – prověšená příčná vzpěra neposkytuje téměř žádný odpor proti zvedání a je běžnou instalační vadou v terénu.

Vyztužení koncového rámu při dlouhých jízdách

V regálových řadách přesahujících šest polí by měly být mezilehlé výztužné rámy vloženy do každého čtvrtého nebo pátého pole, aby se zabránilo postupnému šíření regálů. Bez mezilehlých rámů se může boční síla aplikovaná na jednom konci dlouhého úseku přenést přes spoje nosníku se svislým nosníkem a způsobit nahromaděné posunutí na vzdáleném konci – i když se každá jednotlivá pozice jeví izolovaně jako stabilní. Toto je detail, který náš technický tým ve společnosti Huijian výslovně řeší v doporučeních pro rozvržení pro klienty, kteří specifikují dlouhé provozy v konfiguracích s vysokou šachtou a středním zatížením.

Úvahy o kompatibilitě při míchání komponent regálů napříč generacemi nebo dodavateli

Provozovatelé skladů často stojí před rozhodnutím, zda přidat nové policové regály ke stávající instalaci od jiného dodavatele, nebo integrovat komponenty zakoupené v různých letech, když výrobce aktualizoval svou produktovou řadu. Oba scénáře s sebou nesou rizika kompatibility, která jsou až do dne instalace podhodnocena.

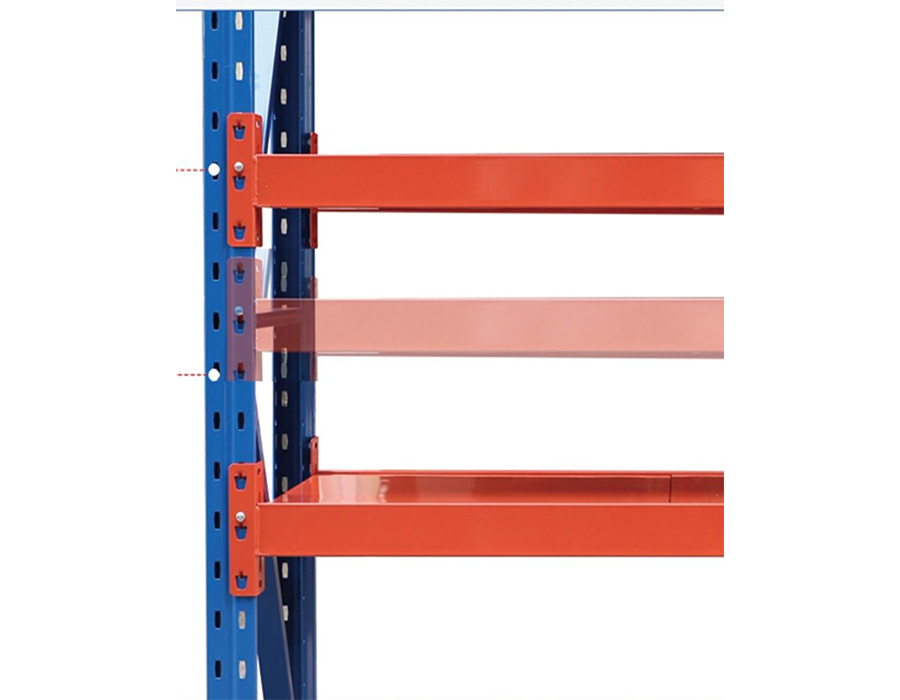

• Rozteč a geometrie drážky: I když dva policové systémy propagují sloupky s roztečí 50 mm, skutečné rozměry štěrbiny – šířka, výška a hloubka záběru háku – se liší podle výrobce. Konektor nosníku, který vypadá, že sedí správně, může mít o 2–3 mm menší hloubku záběru, než bylo zamýšleno, což snižuje odpor proti vytažení při zvedacích silách o neúměrně velkou rezervu.
• Rozměry průřezu sloupu: Stojany se čtvercovými trubkami od různých výrobců mohou sdílet jmenovité označení 60×60 mm nebo 80×80 mm, ale liší se skutečným vnějším rozměrem, tloušťkou stěny a poloměrem rohu. To má vliv na to, zda sdílené rozpěrky řádků, křížové vzpěry a stupačky z jednoho systému budou správně pasovat do druhého.

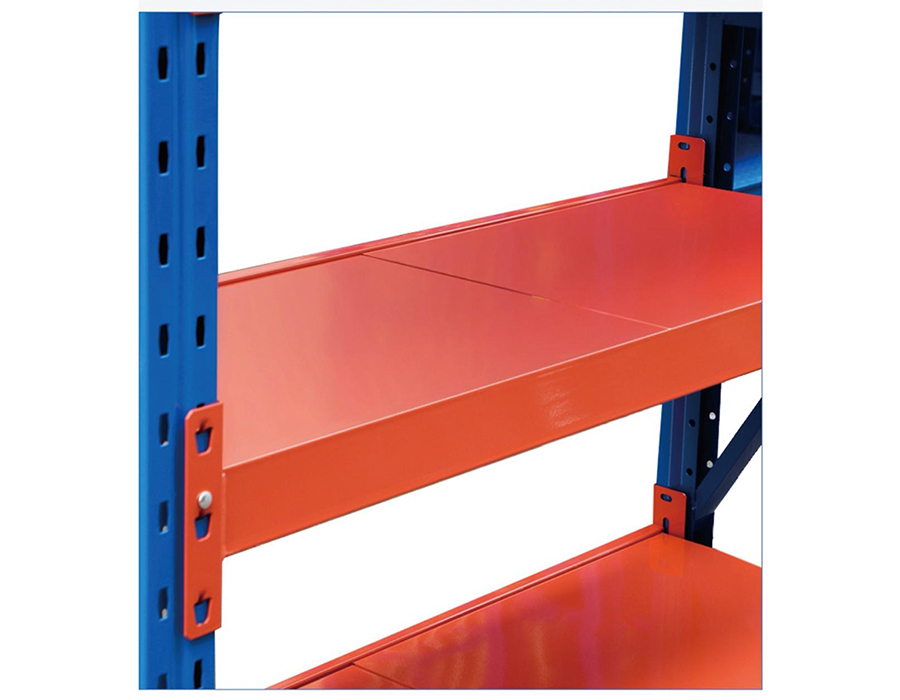

• Hloubka nosníku a tloušťka desky: Při směšování nosníků z různých systémů může být výsledná výška povrchu police v rámci běhu nekonzistentní – vytváří nebezpečí zakopnutí pro sběrače a mechanická manipulační zařízení. Znamená to také, že příslušenství jako dělicí příčky a kolejnice určené pro jednu hloubku paprsku nebudou správně sedět na druhé.
• Interakce s povrchovou úpravou: Galvanická koroze může nastat tam, kde se různé povrchové úpravy kovů dotýkají ve vlhkém prostředí. Míchání žárově pozinkovaných stojanů s nosníky s práškovým nástřikem je obecně nízké riziko, ale kombinace hliníkového příslušenství s pozinkovanou ocelí v prostředí se slaným vzduchem vyžaduje izolační podložky nebo kompatibilní povlaky.

Nejbezpečnějším přístupem při rozšiřování stávající instalace je získat zdroj od původního výrobce a zadat stejnou generaci produktu. Tam, kde to není možné, je mechanická zkušební montáž reprezentativních součástí před hromadnou objednávkou minimálním, ale nezbytným ověřovacím krokem.

Optimalizace šířky a hloubky pole pro středně náročné skladování kompatibilní s paletami

Průmyslové bezšroubové police pro střední zatížení se často používá v hybridních prostředích, kde jsou standardní palety nebo poloviční palety skladovány vedle volných kartonů. V těchto případech musí být nominální rozměry polí pečlivě přizpůsobeny normám pro půdorys palety, aby se zabránilo plýtvání prostorem nebo nebezpečným převisům.

Standardní europalety (1200 × 800 mm) a palety GMA (1219 × 1016 mm) mají různé stopy a šachta dimenzovaná pro jednu nepojme optimálně druhou. Pro skladování europalet na středně těžkých regálech poskytuje rozpětí nosníků 1300 mm a hloubka police 850 mm 50 mm mezeru na každé straně – dostačující k tomu, aby se zamezilo kontaktu nosníku při normálním umístění, ale ne tak velkorysé, aby umožnilo významný boční pohyb palet. Pro palety GMA jsou vhodnější minima rozpětí 1400 mm a hloubka 1100 mm.

Hloubka police také určuje, zda lze druhou řadu palet uložit zepředu dozadu bez vyhrazené konfigurace hlubokého skladování. Skladování palet s dvojitou hloubkou na středně těžkých regálech vyžaduje hloubky 1700 mm nebo více, což obvykle vyžaduje středový podpěrný nosník, aby se zabránilo vychýlení středního rozpětí na spodní úrovni police, kde může kombinované zatížení palet přesáhnout 600 kg. Tento středový nosník zvyšuje náklady, ale nelze o něm vyjednávat pro strukturální integritu při těchto zatíženích a rozpětích.

Seismická odolnost a odolnost proti nárazu: Jak by měly být vyhodnoceny středně náročné regály v rizikových zónách

V oblastech se střední seismickou aktivitou – kategorie, která zahrnuje významnou část východní a jižní Číny – vyžadují středně těžké regálové systémy hodnocení nad rámec standardních statických jmenovitých únosností. Seismické síly působí horizontálně na obsah regálů a setrvačné zatížení generované těžkým zbožím na horních regálech může překročit boční odpor standardních systémů bezšroubových konektorů během události zrychlení země.

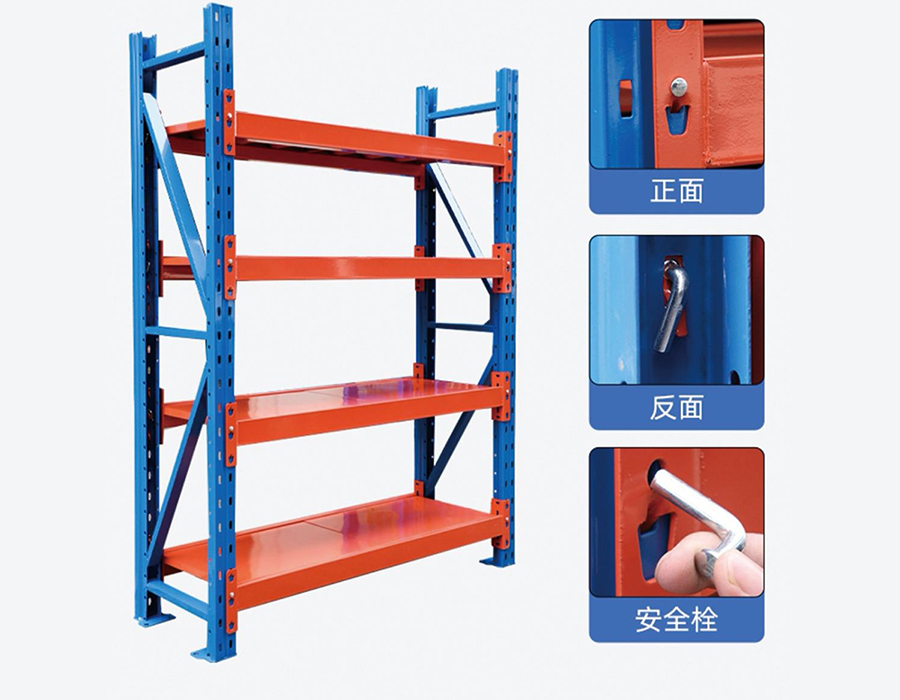

Klíčovými parametry, které je třeba vyhodnotit, jsou základní smyková odolnost systému, což je celková horizontální síla, které může police odolat, než se rám posune, a pevnost vytažení konektoru při kombinovaném vertikálním a bočním zatížení. Standardní nosníkové konektory pro střední zatížení jsou testovány při čistě vertikálním zatížení. Při kombinovaném zatížení – což je to, co produkují seismické nebo nárazové scénáře – se efektivní hloubka záběru snižuje a konektor je vystaven rotačnímu namáhání v bodě háku. Systémy se sekundárními pojistnými kolíky nebo přivařenými klipovými výztuhami fungují za těchto podmínek výrazně lépe.

• Kotvení na podlahu: V zónách seismického rizika by měly být všechny středně těžké regály nad 1,8 m výšky ukotveny k podlaze bez ohledu na stabilitu při statickém zatížení. Expanzní kotevní šrouby do betonu s minimálním průměrem M10 a hloubkou kotvení 80 mm jsou typické specifikace pro středně náročné instalace.
• Snížené zatížení horní police: Skladování nejtěžšího zboží na nižších regálech je standardní praxí, ale v seismických kontextech má strukturální základ mimo stabilitu: nižší těžiště přímo snižuje klopný moment při horizontálním zrychlení. 20% snížení zatížení horní police může snížit překlápěcí moment o nepoměrně větší rezervu v závislosti na poměru výšky a hloubky rámu.
• Meziřadové vazby: Dvouřadé středně těžké trasy by měly být spojeny meziřadými vaznými trámy v horní části rámu. Ty zabraňují tomu, aby se dvě řady řadily nezávisle v opačných směrech – režim selhání nazývaný „nůžkové regály“ – což může způsobit zhroucení rámu, i když by každá jednotlivá řada nezávisle přežila boční sílu.

Do našich specifikací středně těžkých produktů začleňujeme úvahy o seizmickém výkonu a klientům v zónách s vyšším rizikem doporučujeme konzultovat s naším týmem inženýrů již v rané fázi plánování projektu, aby bylo zajištěno, že do návrhu budou od začátku zabudována vhodná doporučení pro konfiguraci.
