Jak by měla jasná výšková omezení řídit každé rozhodnutí o mezipatroch

Světlá vnitřní výška – použitelný vertikální rozměr od hotové podlahy po nejnižší překážku nahoře – je jediným nejvíce omezujícím parametrem v jakémkoli mezipatrové regály systémový projekt, přesto se často měří pouze v jednom nebo dvou bodech v budově, místo aby se systematicky mapoval přes celou plochu instalace. Střešní konstrukce, vzduchotechnické potrubí, protipožární potrubí, svítidla a nosníky jeřábové dráhy – to vše vytváří lokální omezení výšky, která mohou klesnout hluboko pod nominální světlou výšku uvedenou ve specifikaci budovy. Instalace ocelového policového systému mezipatra ve skladu bez komplexního průzkumu horních překážek běžně vede ke strukturálním konfliktům objeveným až během instalace, což vyžaduje nákladné přesměrování nosníků nebo snížení výšky mezipatra.

Výpočet minimální světlé výšky pro dvoupodlažní mezipatrové regály system musí současně splňovat všechny následující požadavky: světlá světlá výška požadovaná v přízemí pod mezipatrem (typicky 2 400–2 700 mm pro přístup personálu s manipulačním zařízením); konstrukční hloubka samotné mezipatro, včetně primárních nosníků, sekundárních nosníků a palubek (typicky 250–450 mm v závislosti na rozpětí a zatížení); požadovaná světlá výška v mezipatře (opět minimálně 2 400–2 700 mm, více, pokud budou nad mezipatro instalovány regály nebo vysoké regály); a požadavky na vzdálenost pro potlačení požáru, které v mnoha jurisdikcích vyžadují minimální mezeru mezi horní částí úložiště a deflektory sprinklerů 450–600 mm. Přidáním těchto vrstev se často získá minimální světlá výška budovy 6,5–7,5 m pro funkční dvouúrovňový mezipatrový regálový systém, který eliminuje řadu starších skladových budov bez výrazných stavebních úprav.

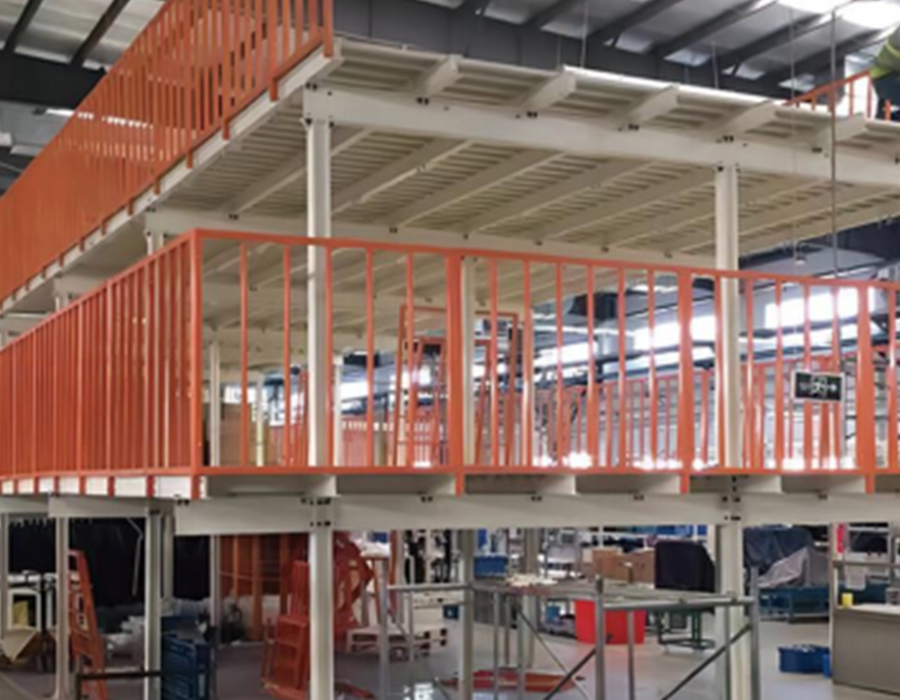

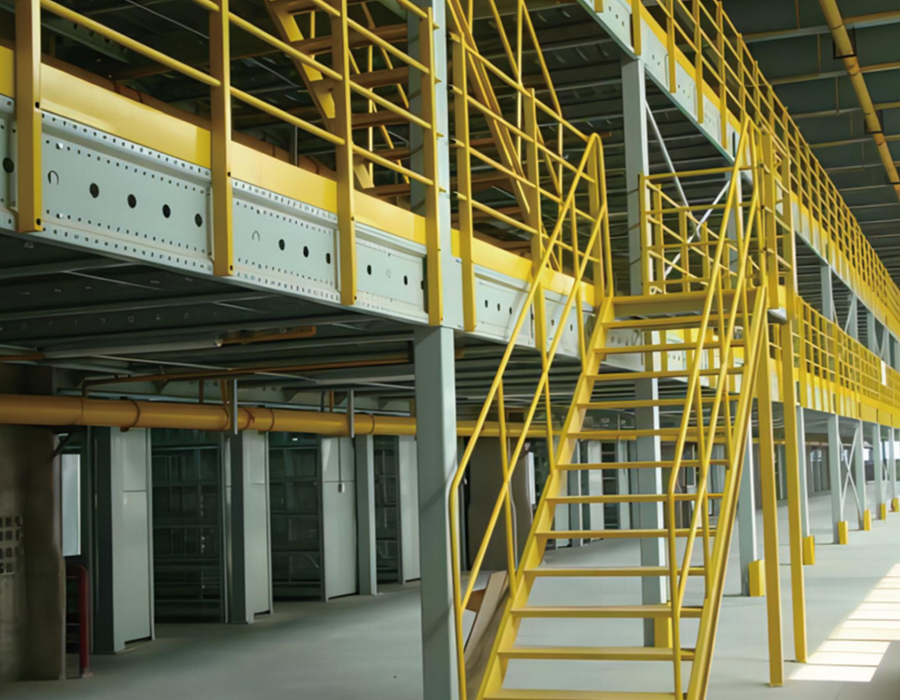

Tam, kde je výška budovy hraniční, je primární pákou snížení konstrukční hloubky mezipatra. Přechod z konvenční primární konstrukce I-paprsku na komůrkové nosníky – ocelové nosníky s kruhovými nebo šestihrannými otvory ve stěně – umožňuje zařízením, jako jsou sprinklerové trubky a elektrické vedení, procházet pásem nosníku spíše než pod ním, čímž se obnoví 150–300 mm konstrukční hloubky bez snížení nosnosti nosníku. Tato jediná změna designu může učinit okrajovou budovu proveditelnou pro instalaci celomezizanového policového systému.

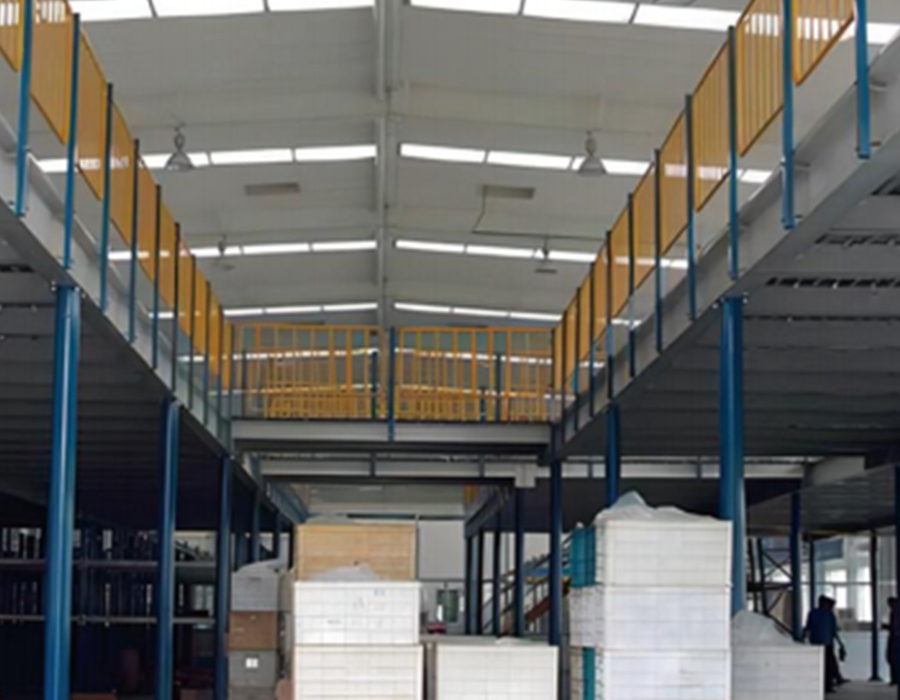

Rozložení sloupcové mřížky a její kaskádový efekt na provoz v přízemí

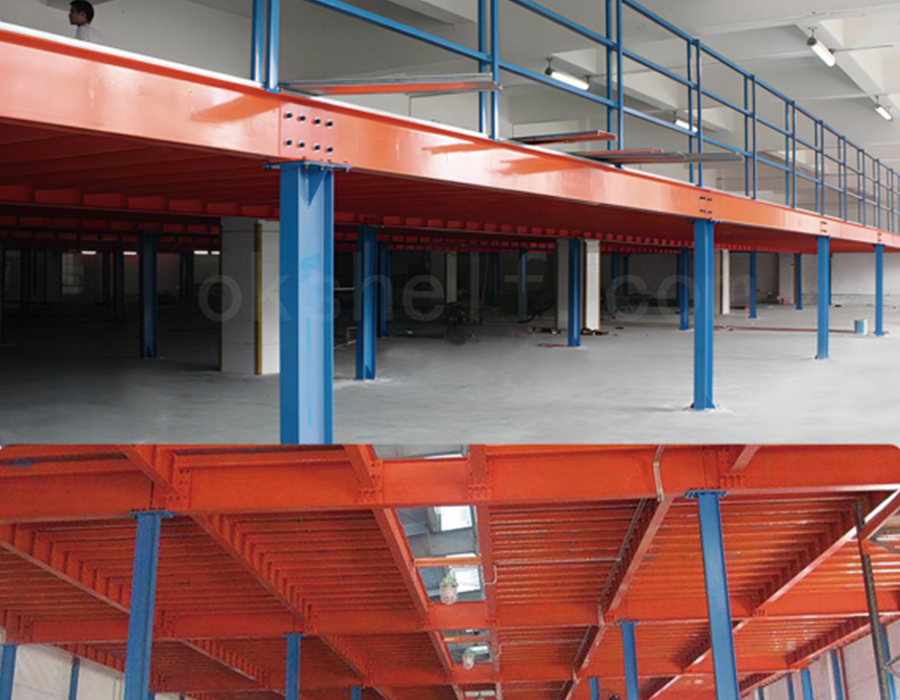

Sloupový rastr ocelového policového systému mezipatra skladu není jen konstrukční otázkou – je to rozhodnutí územního plánování, které trvale určuje, jak může být plocha přízemí pod mezipatrem využita po dobu životnosti instalace. Sloupy umístěné bez ohledu na tok materiálu v přízemí, uspořádání regálových uliček nebo poloměry otáčení zařízení vytvářejí překážky, které snižují užitečnost v přízemí mnohem více než fyzická stopa samotných sloupů.

Sloup umístěný uprostřed plánované uličky vysokozdvižného vozíku neblokuje pouze tuto uličku – vynucuje si přemístění uličky, které může stlačit sousední skladovací prostory, zkrátit délku řady regálů nebo vytvořit mrtvé zóny v geometrii rohu kolem sloupu, které jsou příliš úzké pro standardní paletové regály, ale příliš široké na to, aby zůstaly prázdné. Kumulativní efekt špatného umístění sloupů v přízemní zóně může snížit využitelné pozice regálů o 15–25 % ve srovnání s uspořádáním, kde byl rastr sloupů od počátku koordinován s uspořádáním regálů.

Praktickým plánovacím přístupem je nejprve stanovit rozvržení regálů a uliček v přízemí a poté definovat mřížku sloupů v mezipatře tak, aby byly osy sloupů zarovnány se svislými řadami regálu spíše než se středy regálových uliček. To znamená, že sloupy padají mezi skladovacími pozicemi spíše než do uliček, čímž se minimalizuje provozní dopad. Ve většině standardních konfigurací paletových regálů s šířkou pole 2 700 mm a uličkami o šířce 3 500 mm je použitelný sloupový rastr přibližně 5 400 mm (dvě šířky polí) ve směru skladování a 8 000–10 000 mm ve směru uličky. Mřížky širší než 10 000 mm začínají vyžadovat výrazně hlubší primární nosníky pro řízení průhybu při zatížení mezipatře, zvyšující se konstrukční hloubka a spotřebovává světlou výšku.

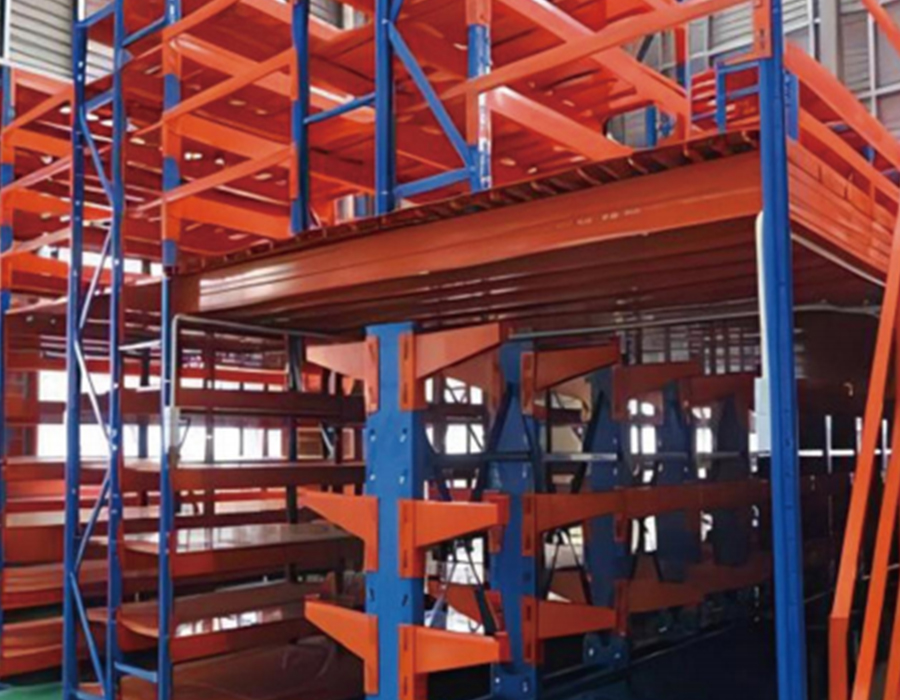

Výběr terasového materiálu: Strukturální a provozní kompromisy mezi běžnými možnostmi

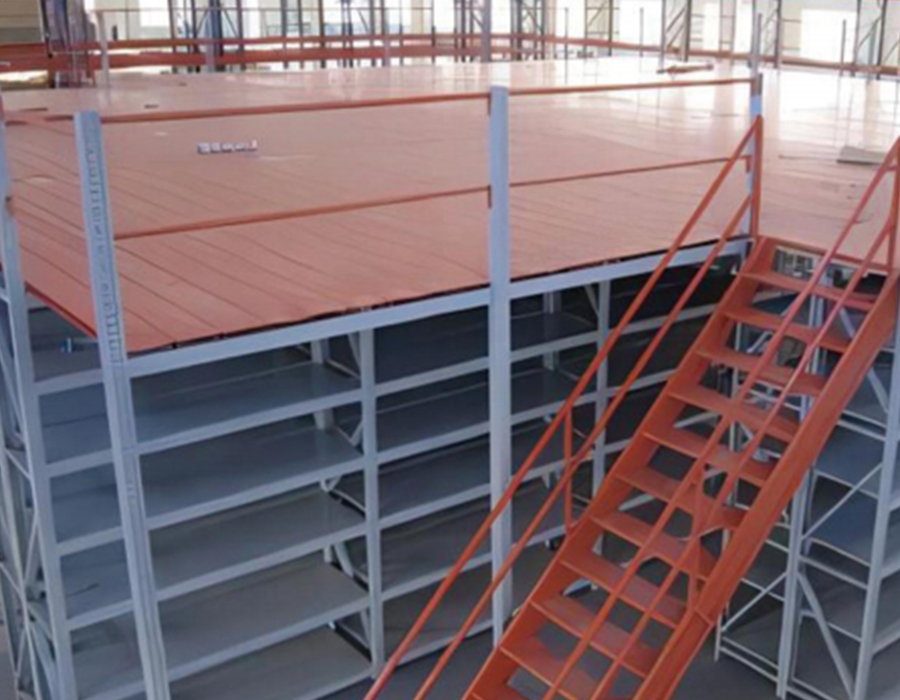

Terasová vrstva a regálový systém v mezipatře — povrch, který sedí na sekundární trámové konstrukci a tvoří použitelnou platformu — je specifikován v několika konkurenčních materiálech, z nichž každý má odlišné strukturální, provozní a údržbové charakteristiky. Volba je zřídkakdy přímočará, protože rozhodující požadavky se liší mezi povrchem mezipatra (kde chodí personál a zařízení) a jakýmkoli regálovým regálem instalovaným nad ním (který vyžaduje rovnou základnu pro rozložení nákladu).

Pryskyřičná dřevotřísková deska je nejběžnější specifikací palubek v mezipatrových policových systémech určených pro ruční vychystávání, a to především proto, že její silný průřez rozděluje bodové zatížení od základny regálových nohou na širší kontaktní plochu a poskytuje tichý, neklouzavý pochozí povrch. Kritickým požadavkem na instalaci je, že panely RBPB musí být plně podepřeny podél všech čtyř hran – nepodporované rozpětí mezi sekundárními nosníky ve středu panelu způsobuje postupnou delaminaci při opakovaném dynamickém zatížení. V prostředí s jakoukoli vlhkostí – včetně předsíní chladírenských skladů s vysokou vlhkostí a nakládacích prostor – je vhodnou specifikací fenolický RBPB nebo ocelový plech, protože standardní RBPB bobtná na okrajích a ztrácí strukturální integritu během 12–18 měsíců pravidelného kontaktu s vlhkostí.

Požadavky na požární oddělení a jejich vliv na uspořádání mezipatrových polic

Skladový mezaninový policový systém s ocelovou plošinou zásadně mění profil rizika požáru budovy, ve které se nachází, a požadavky požárních orgánů na oddělení, potlačení a únik jsou často nejvíce omezujícími regulačními faktory při navrhování mezaninu – více než strukturální zatížení nebo výška budovy v mnoha projektech. Pochopení těchto požadavků před dokončením návrhu uspořádání zabrání scénáři, kdy konstrukčně zdravý návrh mezipatra vyžaduje zásadní rekonfiguraci pro dosažení požární shody.

Zásadním problémem je, že mezipatro pod sebou vytváří uzavřený prostor, který se chová jako samostatný požární úsek bez ohledu na to, zda je fyzicky uzavřen stěnami. Většina stavebních předpisů a výkladů protipožárních úřadů považuje spodní stranu mezipalubní paluby za strop, který musí být buď protipožární podle stanoveného standardu, nebo musí být pod ním opatřen protipožárním krytem, ​​jako by to byla uzavřená místnost. V praxi to znamená, že instalace mezipatrového policového systému v budově se stávajícím sprinklerovým systémem na úrovni střechy téměř vždy vyžaduje další sprinklerové hlavice instalované v mezipatroch a často vyžaduje další vrstvu sprinklerů na nebo těsně pod povrchem mezipatra, aby byla chráněna podlaha nad ním.

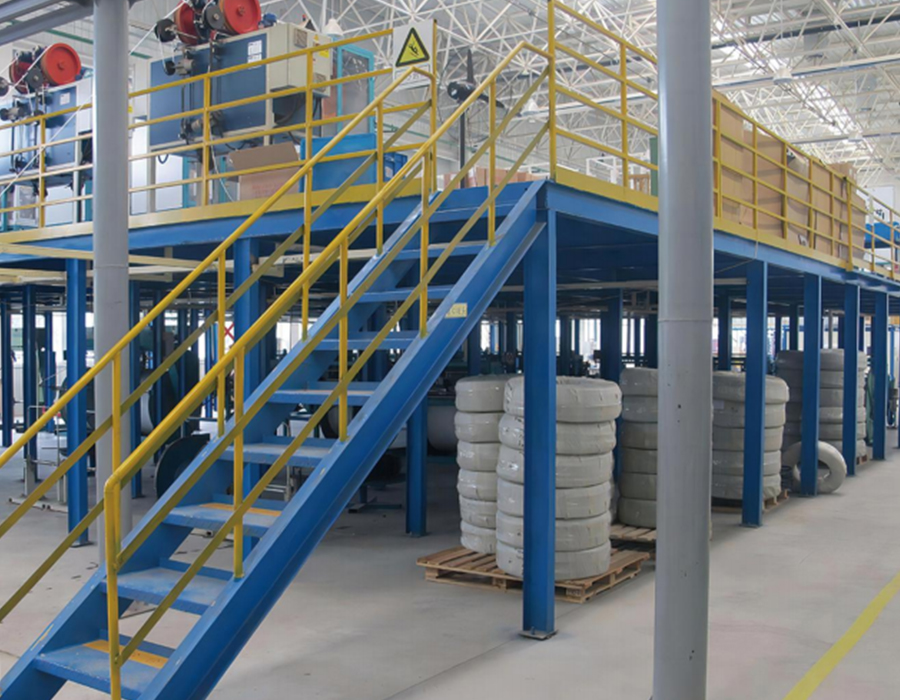

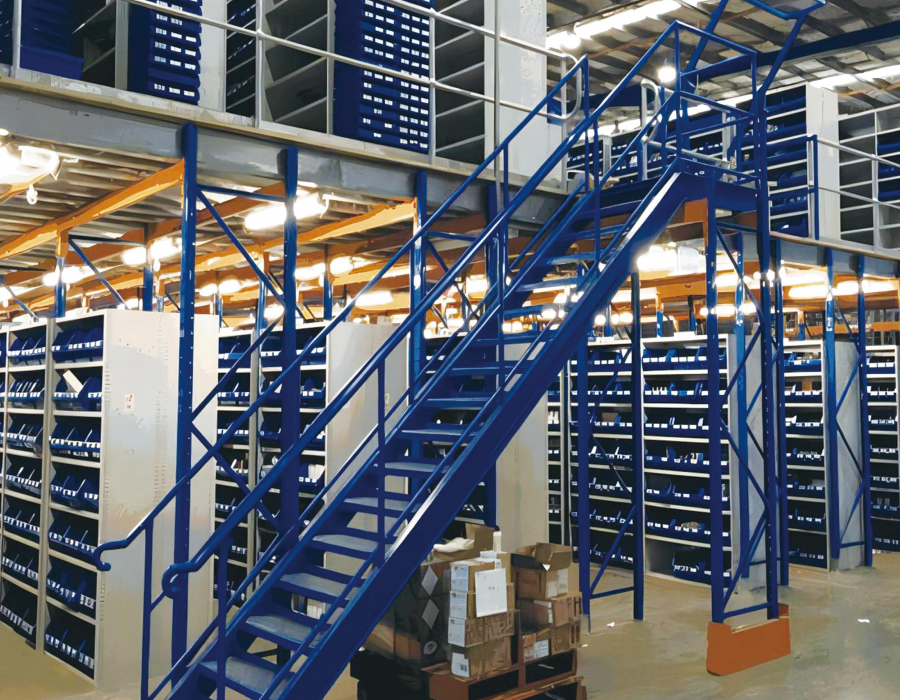

Požadavky na výstup ukládají další omezení rozvržení. Většina protipožárních předpisů vyžaduje dva nezávislé únikové cesty z jakéhokoli mezipatra, kde je pravidelně přítomen personál, s maximální dojezdovou vzdáleností ke schodišti 18–45 metrů v závislosti na jurisdikci a klasifikaci obsazenosti. U velkých policových instalací v mezipatře to často vyžaduje dvě schodiště umístěná tak, aby obsluhovala opačné konce plošiny, což spotřebovává plochu mezipatra a vyžaduje odpovídající otvory v konstrukci mezipatro, které musí být zarámované a chráněné okrajem. Plánování umístění schodiště jako dodatečný nápad – po dokončení rozmístění polic – pravidelně vede ke schodům, která jsou v konfliktu s regálovými poli nebo která nemohou dosáhnout požadovaného pokrytí pojezdové vzdálenosti bez třetího schodiště.

Specifikace živého zatížení pro mezipatro: co vlastně pokrývá hodnota designu

Návrhové živé zatížení pro mezipatrový regálový systém – obvykle vyjádřené v kN/m² nebo v tunách na metr čtvereční – je specifikace nejvýrazněji uváděná v nabídkách dodavatelů, ale je to také údaj, který si kupující nejčastěji špatně vykládají. Jmenovité zatížení při zatížení je předpoklad rovnoměrně rozloženého zatížení (UDL) aplikovaný na celou plochu mezipatra pro účely konstrukčního návrhu. Nepředstavuje maximální zatížení, které může být umístěno v kterémkoli jednotlivém bodě, a nebere v úvahu dynamické účinky pohybujícího se vybavení nebo koncentrované zatížení od základů regálových nohou.

Mezipatro dimenzované na 5 kN/m² (přibližně 500 kg na metr čtvereční) neznamená, že každý metr čtvereční současně unese 500 kg regálů plus 500 kg produktu – údaj 5 kN/m² je kombinovaný příspěvek pro konstrukci, skladování a obsazenost. Kromě toho je rozložení předpokládané ve výpočtu UDL rovnoměrné, ale regálové systémy koncentrují zatížení na základní body nohou. Standardní regál s dlouhým rozpětím s půdorysem 2 400 mm × 600 mm a kapacitou 1 500 kg se soustředí na čtyři kontakty základní desky, každý s kontaktní plochou asi 60 mm × 60 mm. Lokalizovaný tlak na podlahu v každém kontaktním bodě může být desetinásobek až patnáctinásobek nominálního UDL, což znamená, že kromě celkové kontroly UDL musí být zkontrolováno místní proražení a ohyb při soustředěném zatížení.

Ve společnosti Huijian jsou návrhy našich mezipatrových policových systémů vyvíjeny prostřednictvím našeho specializovaného centra výzkumu a vývoje se strukturálními výpočty, které se explicitně zabývají jak globálním zatížením UDL, tak lokalizovaným bodovým zatížením nohou – kombinace, která odráží to, jak mezipatře skutečně fungují v provozu, spíše než jak se zobrazují na jednoduchém listu specifikace zatížení.

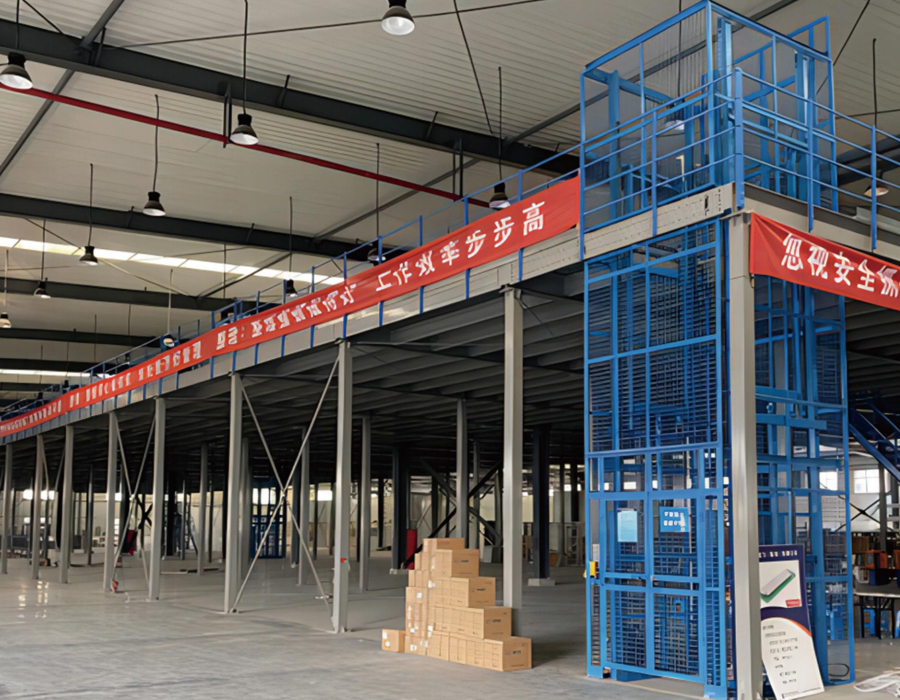

Integrace vertikálních dopravníků a nákladních výtahů do konstrukce mezipatrového regálového systému

Mezaninový regálový systém, který se při vertikálním pohybu zboží spoléhá pouze na schodiště, se stává překážkou produktivity, protože se zvyšuje propustnost. Integrace vertikálních dopravníků, nákladních výtahů nebo paletových výtahů do mezaninové konstrukce je konstrukční hledisko, které je třeba řešit ve fázi plánování dispozice – dodatečné vybavení těchto prvků do dokončené mezipatrové instalace je podstatně složitější a nákladnější než jejich začlenění od počátku.

Konstrukční důsledek nákladní výtahové šachty procházející mezipatrou je, že otvor paluby musí být plně orámován konstrukčními vyžínacími trámy schopnými přesměrovat zatížení, které by jinak nesly přerušené sekundární nosníky. Trimrové paprsky přenášejí tato přesměrovaná zatížení na nejbližší primární paprsky, které musí být dimenzovány tak, aby nesly další přítokovou oblast. U velkých zdvihacích otvorů – paletový zvedák s plošinou 1 200 mm × 1 200 mm vyžaduje otvor na palubě přibližně 1 500 mm × 1 500 mm včetně vůlí – může být zatížení trámu vyžínače značné a může vyžadovat další mezipatro vedle otvoru, aby byla zajištěna krátká cesta nákladu k základu.

Kromě konstrukčního rámování vyžaduje rozhraní mezi výtahem a mezaninovou palubou zvláštní pozornost ve třech oblastech:

• Tolerance vyrovnání: Nákladní výtahy a vertikální dopravníky musí dorazit na úroveň mezipatra v rozmezí ±5 mm od hotového povrchu paluby, aby byl zajištěn hladký přesun vozíků a palet. Strukturální deformace mezipatro při zatížení a sedání základu výtahu v průběhu času mohou způsobit, že se plošina a plošina po instalaci odchýlí od zarovnání. Specifikace nastavitelných vyrovnávacích zařízení v místě přistání výtahu, spíše než pevných prahových desek, umožňuje nové vyrovnání bez konstrukčních úprav.
• Ochrana hran u otvoru paluby: Otvor mezipodlahy pro výtahovou šachtu představuje nebezpečí pádu, kdykoli plošina výtahu není na úrovni mezipatra. Blokované bezpečnostní brány – brány, které se mohou otevřít pouze tehdy, když je plošina přítomna a ve vodorovné poloze – jsou správnou specifikací pro jakýkoli nákladní výtah používaný v prostředí mezipatra s obsluhou. Jednoduché řetězové závory nebo sklopná vrata bez blokování nejsou ve většině jurisdikcí pro shodu s průmyslovými bezpečnostními předpisy dostačující.
• Vibrační izolace: Vertikální dopravníky a vratné výtahy generují periodické vibrace, které se přes jejich montážní konstrukci přenášejí do mezipodlahového rámu. Bez izolačních úchytů mezi základnou dopravníku a mezipatrovou konstrukcí tyto vibrace unavují šroubové spoje a mohou uvolnit upevňovací prvky polic v sousedních polích během měsíců nepřetržitého provozu. Antivibrační držáky nebo izolační podložky na základním rámu dopravníku by měly být specifikovány jako standard, nikoli jako volitelná aktualizace.

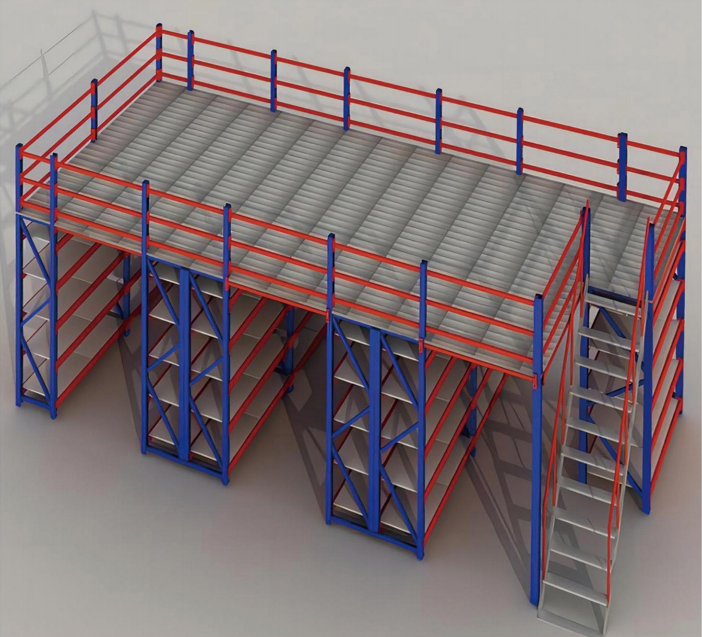

Modulární vs. na zakázku vyrobené mezaninové konstrukce: kde vlastně spočívá rozdíl v nákladech

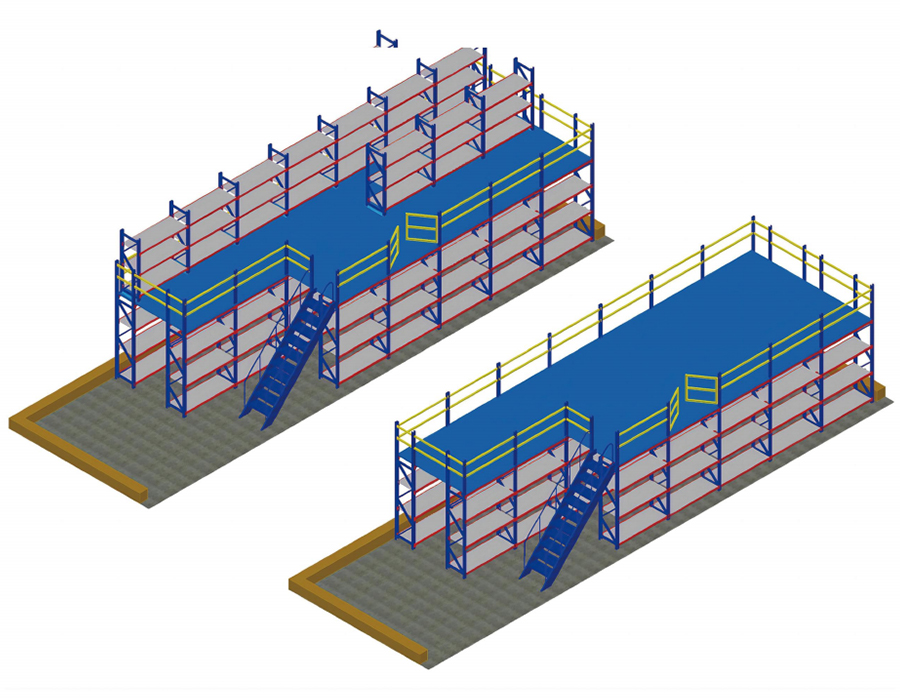

Volba mezi modulárním mezipatrovým policovým systémem – sestaveným ze standardizovaných, předem navržených komponent v pevných přírůstcích – a plně na zakázku vyrobenou konstrukcí je často koncipována jako přímé srovnání nákladů, ve kterém je modulární levnější. Toto uspořádání je přesné v mnoha standardních aplikacích, ale narušuje se ve specifických podmínkách, kde omezení modulárních systémů generují skryté náklady, které se objevují pouze během instalace nebo provozu, nikoli v počáteční nabídce.

Modulární mezipatrové systémy dosahují své nákladové efektivity díky standardizovaným velikostem sloupů při pevných výškových přírůstcích (typicky 100 mm nebo 150 mm kroky), standardizovaným rozpětím nosníků v pevných šířkách (běžně 2 000 mm, 2 500 mm, 3 000 mm) a předem navrženým spojovacím detailům, které se identicky opakují napříč konstrukcí. Tato standardizace dramaticky snižuje dobu projektování a náklady na výrobu obdélníkových půdorysů v mezipatře v budovách s pravidelnými rozměry. Srovnání nákladů skutečně zvýhodňuje modulární systémy v těchto podmínkách o 20–35 % oproti ekvivalentním zakázkovým konstrukcím.

Mezi podmínky, kdy modulární systémy ztrácejí svou nákladovou výhodu, patří:

• Nepravidelná geometrie budovy: Nepravoúhlé mezipatrové stopy – tvary L, oříznuté rohy, aby se zabránilo sloupům, nebo mezipatra, která obcházejí konstrukční prvky – vyžadují na zakázku řezané nosníky a nestandardní spojovací detaily, které eliminují efektivitu výroby modulárního systému při zachování omezení jeho rozměrů s pevnými přírůstky.
• Vysoce koncentrované zatížení: Standardní modulární mezaninové komponenty jsou navrženy podle specifických hodnot UDL. Tam, kde regály nebo zařízení vyžadují koncentrované zatížení, které vyžaduje modernizované nosníky nebo další sloupy v rámci standardního modulu, musí být modulární systém lokálně upraven – což často stojí více než začlenění upgradu do vlastního návrhu od začátku.
• Přísná omezení výšky: Modulární systémy nabízejí omezenou schopnost minimalizovat konstrukční hloubku, protože profily nosníků jsou fixovány standardní řadou produktů. Zakázková výroba umožňuje optimalizaci hloubky nosníku pomocí komůrkových nosníků, prolamovaných nosníků nebo nestandardních sekcí, které obnovují 100–200 mm světlé výšky v budovách s kritickou výškou.

naše sklad mezipatro ocelové plošinové regály systémy jsou k dispozici v modulárních i plně konstruovaných zákaznických konfiguracích, vyvinuté prostřednictvím našeho výzkumného a vývojového centra o rozloze 1 500 metrů čtverečních a vyráběné na šesti vyhrazených výrobních linkách – což znamená, že konstrukční řešení lze přesně přizpůsobit geometrii budovy a požadavkům na zatížení spíše než nutit budovu, aby odpovídala standardní produktové mřížce.

Správa diferenciálního vypořádání mezi mezipatrovými sloupy a stávajícími regálovými strukturami

Ve skladových zařízeních, kde je mezipatrový regálový systém instalován v blízkosti stávajících vysokovýkonných paletových regálů nebo s nimi konstrukčně spojen, je rozdílné usazení mezi mezipatrovými sloupy a přilehlými stojany regálů dlouhodobým problémem provozuschopnosti, který se při plánování instalace jen zřídka řeší. Oba typy konstrukcí působí na podlahovou desku skladu značné bodové zatížení, ale činí tak prostřednictvím různých oblastí základové desky, při různé intenzitě zatížení a s různou historií zatížení – podmínky, které vedou k různým rychlostem sedání v průběhu času.

Mezipatrové sloupy obvykle vykazují vyšší trvalé bodové zatížení než stojany paletových regálů – mezipatrový sloup podpírající 40–60 tun podlahy, živé zatížení a regály nad ním generují tlak na základovou desku o řád vyšší než standardní stojan na paletové regály pod stejným půdorysem. Jsou-li oba založeny na stejné betonové desce jednotné tloušťky, mezipatrový sloup způsobí větší průhyb desky a dlouhodobé dotvarování než sousední stojanový stojan. Během dvou až pěti let může toto rozdílové usazení způsobit relativní vertikální posunutí 5–15 mm mezi mezipatrovými sloupy a přilehlými řadami regálů – dostatečné k vyvolání měřitelného prohnutí stojanových stojanů fyzicky spojených s mezipatrovou konstrukcí nebo k ní přiléhajících a k vytvoření viditelného sklonu na povrchu mezipatře, který ovlivňuje stabilitu palet a manipulaci s kolovým zařízením.

Správným strukturálním přístupem je zacházet s mezipatrem a jakýmkoli sousedním regálem jako s nezávislými konstrukcemi se záměrným pohybovým spojem mezi nimi, bez ohledu na to, jak blízko jsou u sebe. Mezaninové sloupy by měly být ukotveny k desce pomocí základových desek dimenzovaných tak, aby omezily tlak na podlahu na úroveň odpovídající dlouhodobé únosnosti desky, nejen její krátkodobé meze kluzu. Tam, kde je známo, že deska je tenká nebo stlačitelná podloží, je zlepšení terénu pod umístěním mezipatra – pomocí zhutňovací injektáže nebo instalace mikropilot – spolehlivějším dlouhodobým řešením než pokusy o rozložení zatížení mezipater pouze přes velké základové desky.
