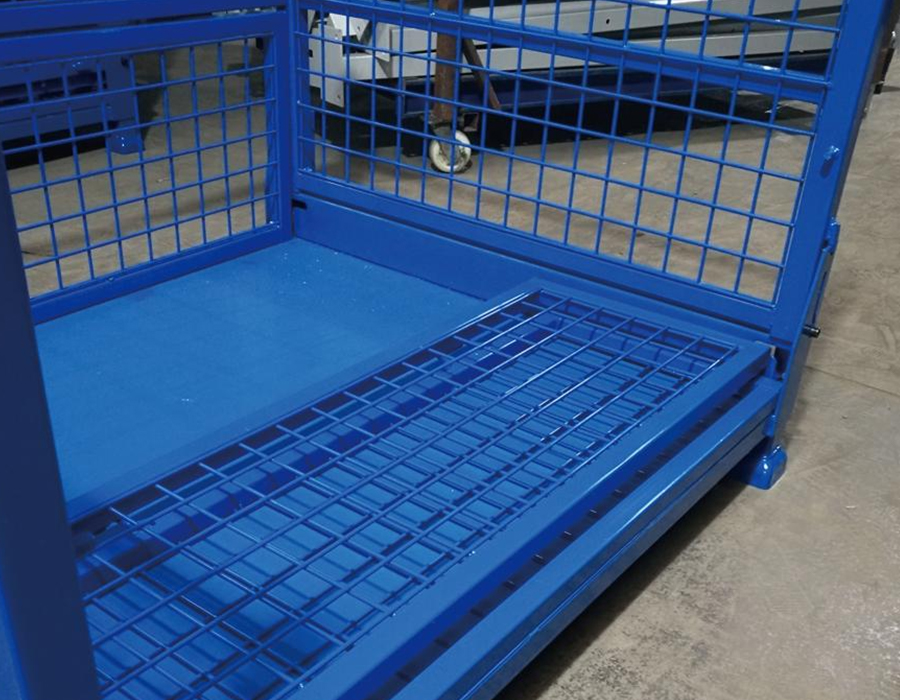

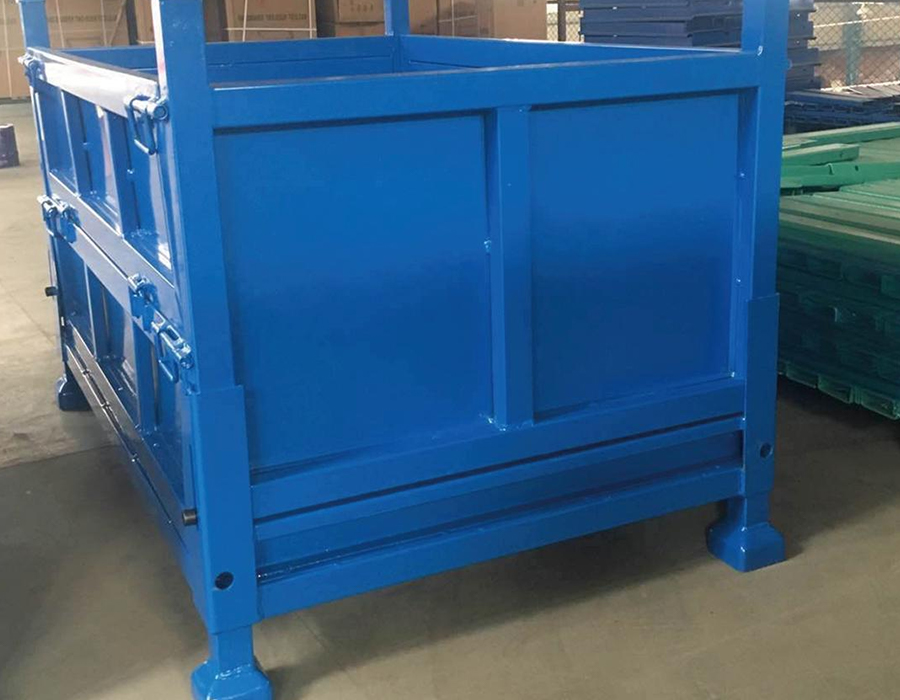

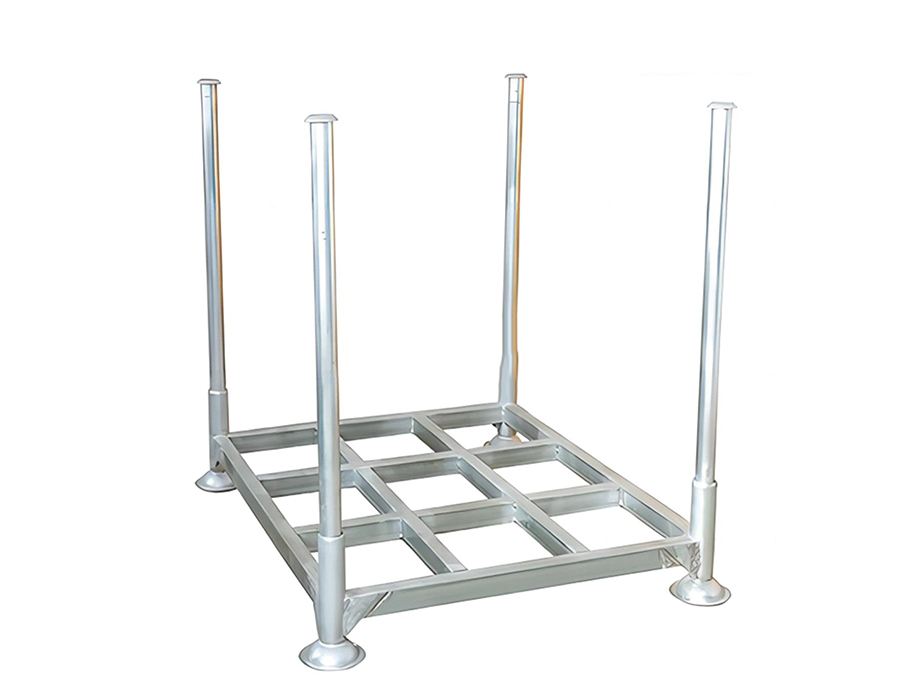

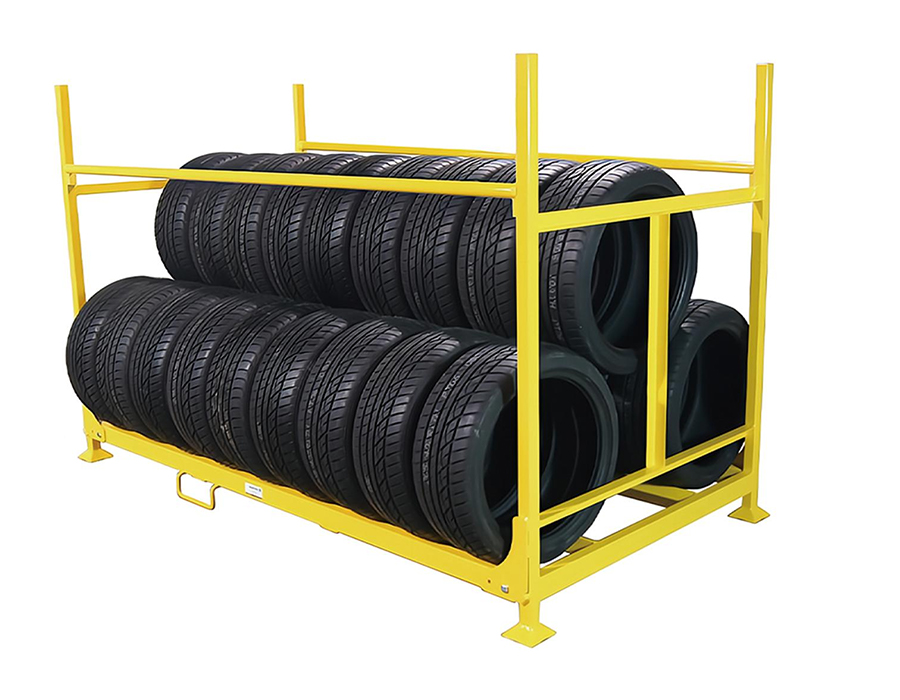

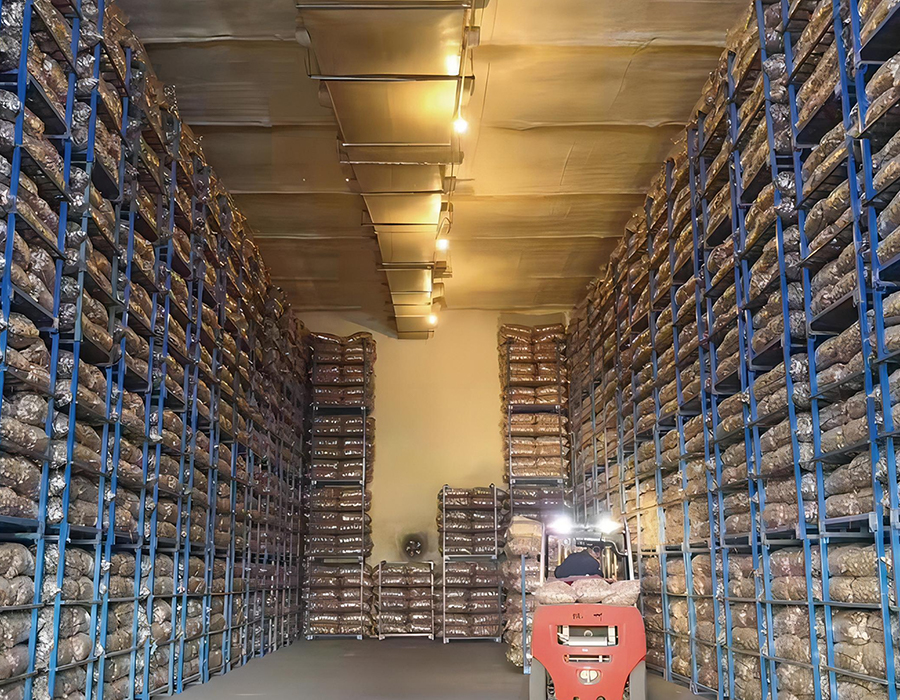

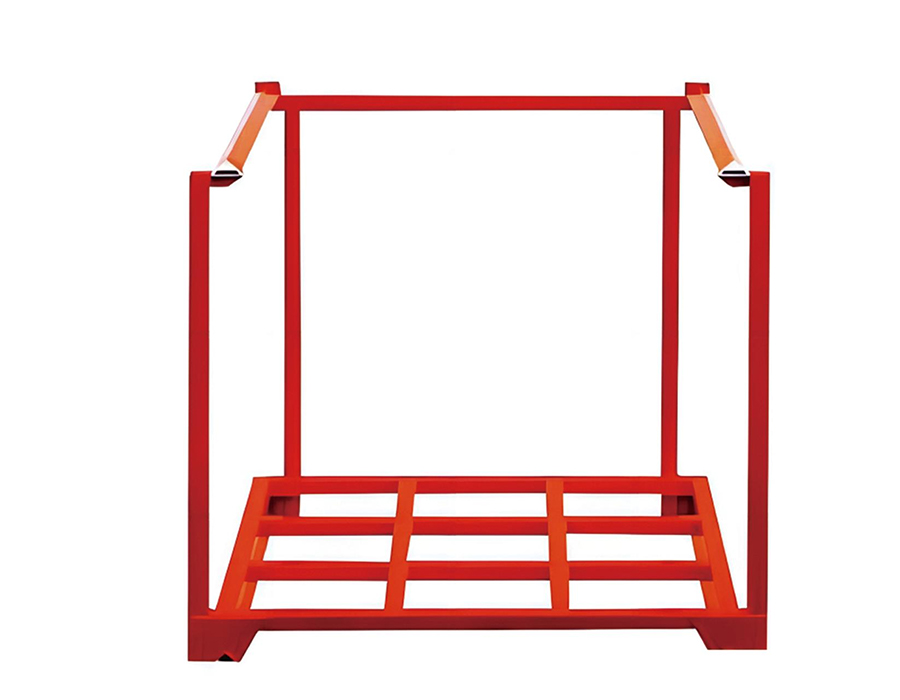

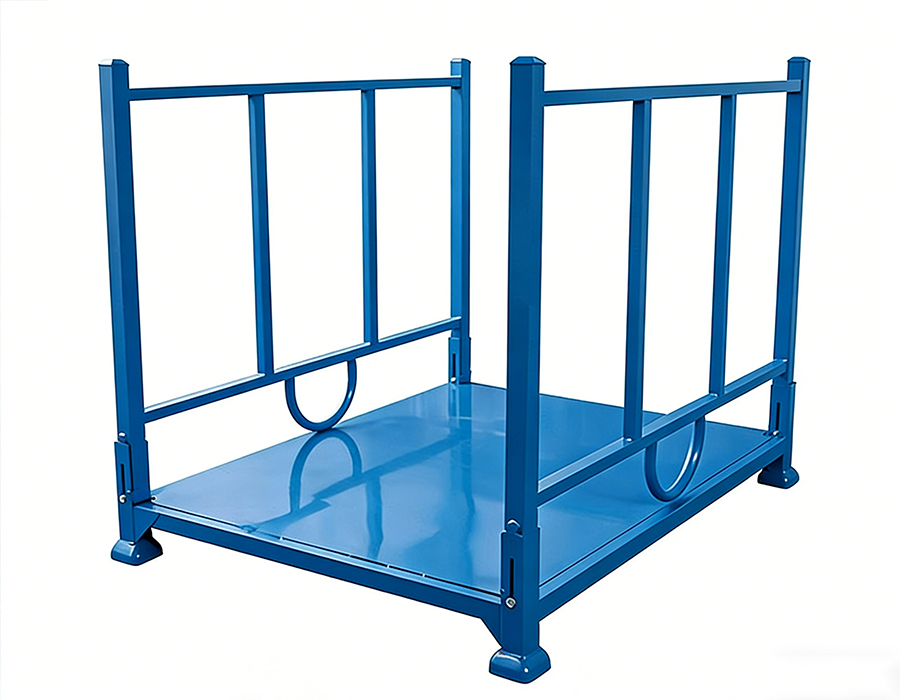

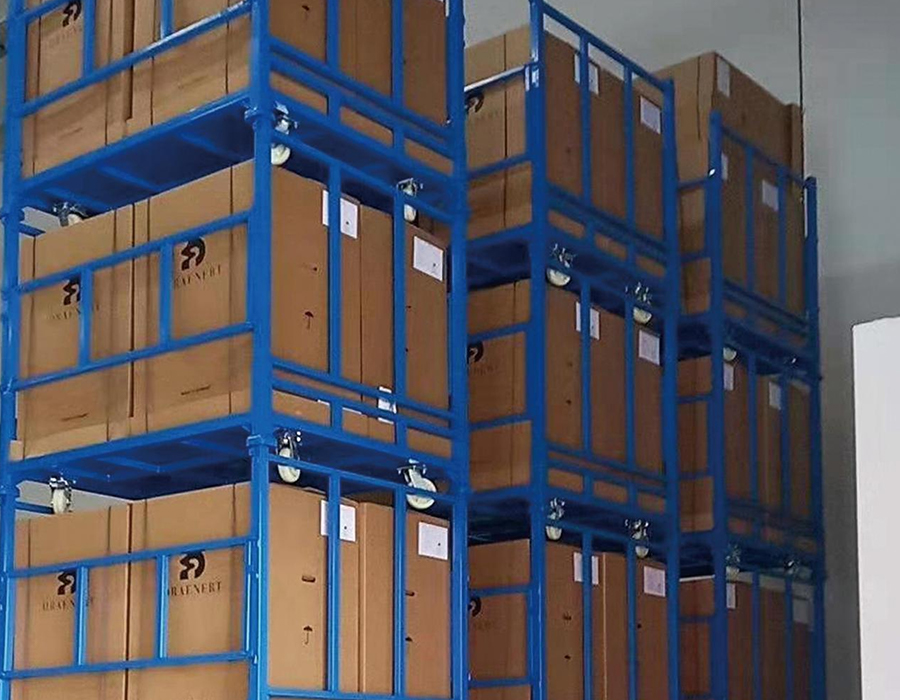

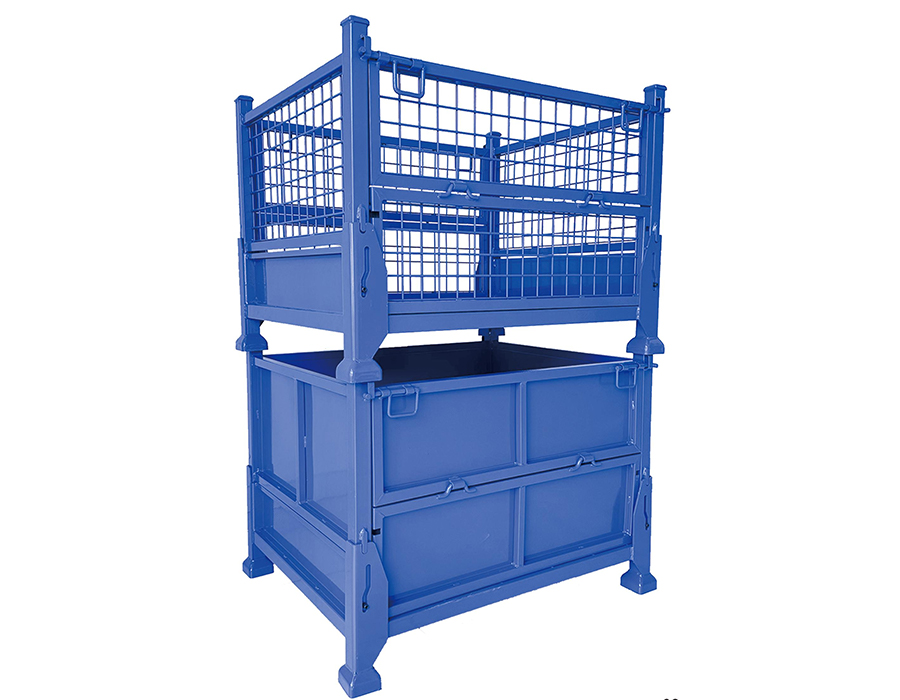

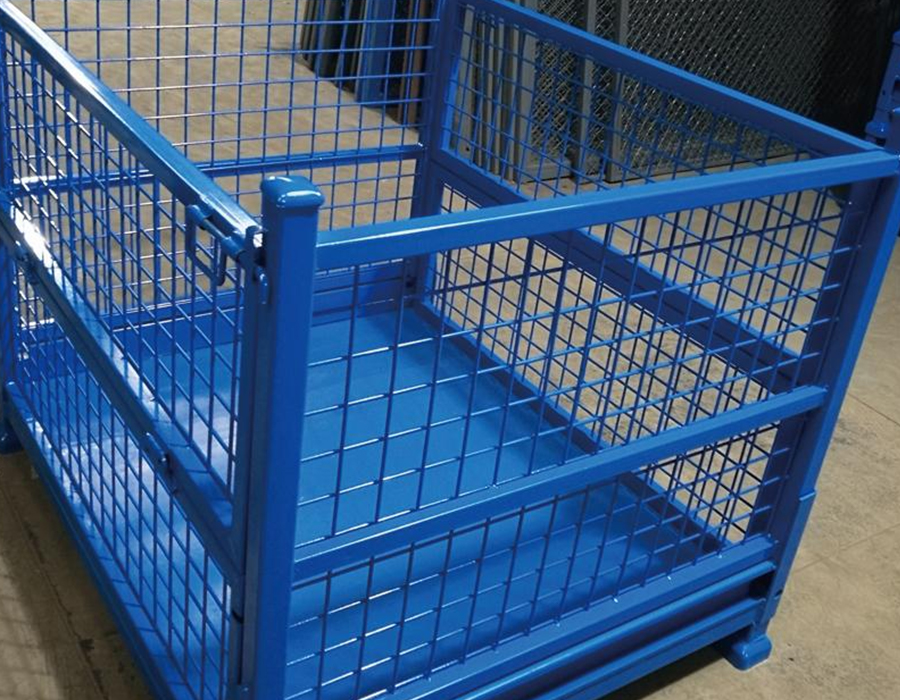

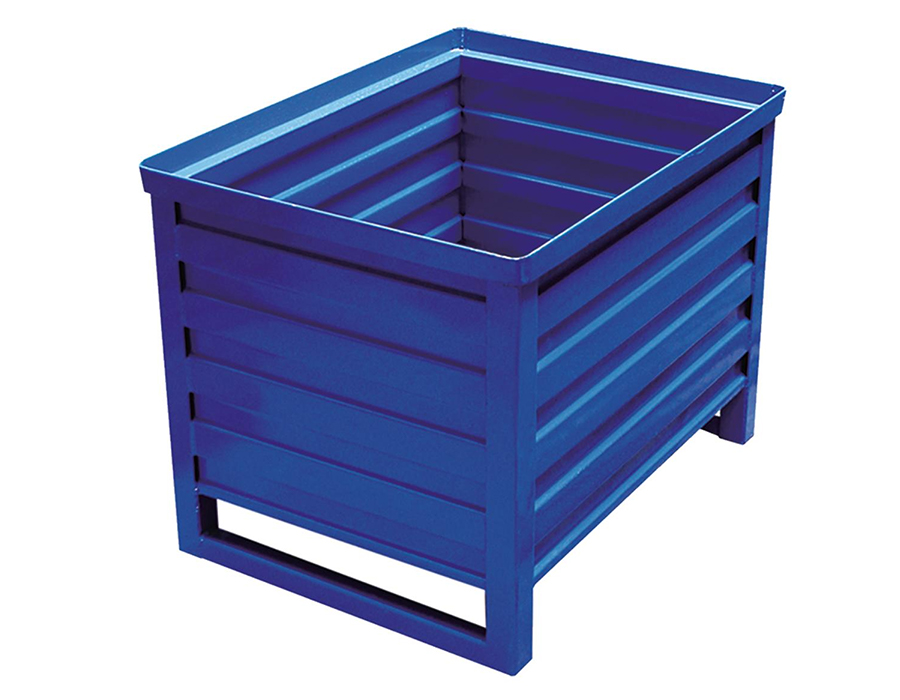

Stojany na průmyslový dílenský materiál

Přizpůsobení typologie stojanu vzorům toku materiálu v dílně

Průmyslové dílenské regály pro skladování materiálu plní zásadně odlišnou provozní roli než skladové regály: jsou umístěny v rámci výrobních linek nebo bezprostředně vedle nich, což znamená, že frekvence přístupu, rychlost vyhledávání a ergonomický dosah přímo ovlivňují výstupní propustnost, nikoli pouze efektivitu skladování. Výběr typologie regálu na základě samotné nosnosti a půdorysu – bez modelování vzoru toku materiálu, který musí regál podporovat – vede ke skladovacím konfiguracím, které technicky udrží materiál, ale vytvářejí manipulační tření, které zpomaluje výrobní cykly a zvyšuje únavu operátora.

Kritický rozdíl je mezi statickým úložištěm a dynamickým tokem. Materiály s vysokofrekvenčním vytahováním – spojovací prvky, spotřební materiál, podsestavy připravené k okamžitému použití – vyžadují stojany konfigurované pro vytahování jedním pohybem bez přemísťování sousedních položek. Průtokové stojany s gravitačním posuvem, šikmé zásobníkové systémy a konzolové stojany s otevřeným čelem všechny řeší tento požadavek prostřednictvím různých mechanismů: průtočné stojany používají šikmé válečky k automatickému posunu materiálu vpřed po každém odběru; systémy šikmých zásobníků používají police s pevným úhlem, které udržují malé části viditelné a přístupné na přední straně; Konzolové regály poskytují neomezený boční přístup k dlouhé tyči, výlisku nebo potrubí bez nutnosti manévrování kolem překážek ve sloupech. Materiálům s nižší četností odběru, ale vysokou individuální hmotností – surové odlitky, těžké nástroje, volně ložené svitky – lépe poslouží regály s plochým nebo zásuvkovým typem umístěné v blízkosti zařízení pro manipulaci s materiálem, kde má přístup vysokozdvižným vozíkem nebo jeřábem přednost před ohledem na ergonomický dosah.

Uspořádání dílny také určuje, zda musí být přístup do stojanu jednostranný nebo oboustranný. U výrobních linek s operátorskými stanicemi na obou stranách skladového regálu oboustranný přístup – kde je regál otevřený na obou stranách – dramaticky zvyšuje počet vychystávacích pozic dostupných z každé stanice. Jednostranné stojany umístěné zády ke stěně obnovují hloubku podlahy, ale omezují přístupový tok jedním směrem, což vytváří úzká místa, když více operátorů potřebuje současný přístup k sousedním materiálům. Identifikace požadavku na směr přístupu před dokončením specifikace stojanu zabraňuje běžnému výsledku instalace jednostranných stojanů v pozicích, kde byl oboustranný přístup provozně nezbytný.

Přenos vibrací z výrobního zařízení a jeho vliv na integritu konstrukce stojanu

Průmyslové dílny s lisovacími lisy, CNC obráběcími centry, kovacím zařízením nebo vysokorychlostní montážní automatizací generují nepřetržité a periodické vibrace, které se přenášejí konstrukcí budovy do jakéhokoli skladového regálu ukotveného nebo spočívajícího na podlaze dílny. Toto zatížení vibracemi zcela chybí ve standardních hodnotách zatížení regálu – které jsou odvozeny za podmínek statické zkoušky – přesto je přítomno v každé provozní hodině regálu instalovaného v blízkosti výrobních strojů a hromadí únavové poškození ve svařovaných spojích a spojovacích spojích, které by byly konstrukčně zdravé za čistě statických provozních podmínek.

Mechanismus poškození regálu způsobeného vibracemi se soustřeďuje na dvě místa: svařované spoje mezi konzolami polic a svislými sloupky a spoje kotevních šroubů na základně regálu. Svařované spoje ve standardních dílenských regálech pro skladování materiálu jsou navrženy pro statické zatížení ve smyku a tahu; cyklické zatěžování z vibrací vyvolává střídavé napětí, které iniciuje únavové trhliny na špičkách svaru – geometrická diskontinuita na okraji svarové housenky, kde je koncentrace napětí nejvyšší. Iniciace únavových trhlin na špičkách svaru při cyklickém zatěžování vyžaduje amplitudy napětí hluboko pod mezí kluzu materiálu, což znamená, že spojení, které se zdá konstrukčně adekvátní při statickém zatížení, může po tisících vibračních cyklů při úrovních napětí způsobit viditelnou deformaci.

Praktická protiopatření pro regály instalované v prostředí dílen s vysokými vibracemi spadají do dvou kategorií: izolace a vyztužení. Antivibrační izolační podložky – husté pryžové nebo elastomerové kompozitní úchyty umístěné pod nohami základny racku – ztlumí amplitudu vibrací přenášených z podlahy do konstrukce racku o 40–70 % v závislosti na tuhosti podložky a dominantní frekvenci vibrací. Opatření zesílení zahrnují specifikaci svarů s plným průvarem namísto koutových svarů u spojů konzola-sloup, přidání styčníkových plechů v místech spojů s vysokým namáháním a použití pojistných podložek nebo směsí pro zajištění závitů u všech šroubových spojů, které by se jinak při vibracích postupně uvolňovaly. Intervaly kontrol pro regály v prostředí s vysokými vibracemi by měly být nastaveny na polovinu standardního intervalu platného pro statické instalace skladů, se zvláštní pozorností na stav špičky svaru a udržení krouticího momentu kotevních šroubů.

Umístění stojanu vzhledem k zóně ergonomického dosahu výrobní linky

Prostorový vztah mezi regálem pro skladování průmyslového dílenského materiálu a pracovní pozicí operátora je nejen technickým problémem lidského faktoru, ale také problémem plánování skladování. Materiály umístěné mimo pohodlnou oblast dosahu operátora – trojrozměrná zóna dosažitelná bez nadměrného ohýbání trupu, elevace ramen nebo bočního kroku – vyžadují úpravy držení těla, které kumulativně přispívají k namáhání muskuloskeletálního systému během výrobní směny. Při montážních operacích s vysokým počtem opakování, kdy operátoři přistupují k regálovým skladům desítky nebo stovkykrát za směnu, má ergonomická kvalita umístění regálů měřitelný vliv jak na zdraví obsluhy, tak na trvalou rychlost výroby.

Ergonomické oblasti dosahu relevantní pro umístění dílenského regálu jsou definovány ve vztahu ke stojící poloze obsluhy a normální pracovní výšce. Pro stálého operátora průměrné postavy:

• Primární oblast dosahu (výška hrudníku k ramenům, hloubka délky paže, centrováno na středovou čáru těla): Zóna vyžadující nejmenší úsilí a odchylku držení těla. Vysokofrekvenční materiály – díly odebrané více než 20krát za hodinu – by měly být umístěny výhradně v této zóně. Výška polic 900–1 400 mm a hloubka polic 400–500 mm z materiálu předního čela v této zóně pro většinu výšek obsluhy.
• Sekundární oblast dosahu (výška pasu k hlavě, délka natažené paže): Přijatelné pro materiály, které jsou přístupné 5–20krát za hodinu, vyžadující určité nastavení ramen nebo trupu, ale ne trvalé nepohodlné držení těla. Do této zóny obecně spadají police o výšce 600–1 600 mm s hloubkou až 600 mm.
• Terciální zóna dosahu (pod pasem, nad výškou hlavy nebo vyžadující boční krok): Vhodné pouze pro materiály přístupné méně než 5krát za hodinu. Spadají sem nejnižší úrovně polic pod 400 mm výšky a horní police nad 1 700 mm. Skladování těžkých předmětů v terciární zóně – zejména pod výškou kolen – je významným rizikovým faktorem ruční manipulace, kterému je třeba se vyhnout bez ohledu na to, jak zřídka jsou tyto předměty vyzvedávány.

Skladové regály pro dílenský materiál jsou často instalovány ve výškách, které maximalizují skladovací objem na stopu bez ohledu na tyto zóny – stohování materiálů do výšky 2 000 mm nebo 2 200 mm, aby se obnovil vertikální prostor. To je vhodné pro zřídka přístupné archivy nebo vyrovnávací zásoby, ale je to kontraproduktivní návrhová volba pro materiály, ke kterým se přistupuje vícekrát za směnu. Omezení výšek aktivního vychystávání na 1 600 mm a akceptování snížené hustoty úložiště na půdorys je legitimní ergonomický technický kompromis, kde je hlavním provozním požadavkem přístup s vysokým počtem opakování.

Konfigurace konzolových stojanů pro dlouhé a nepravidelné dílenské materiály

Konzolové regály jsou vhodným konstrukčním řešením pro skladování dlouhého tyčového materiálu, výlisků, trubek, plechů, dřeva a dalších materiálů, jejichž délka je činí nekompatibilními se standardními regálovými regály. Mechanika konzolového skladování – kde horizontální ramena vyčnívají z centrálního vertikálního sloupu bez příčných nosníků, které by bránily po celé délce skladovací zóny – eliminují manipulační omezení, která vznikají, když je třeba dlouhé materiály provlékat přes vertikální překážky během nakládání a vyzvedávání. Konstrukční chování konzolových ramen pod zatížením je však složitější než standardní uspořádání police a nosníky a nesprávná specifikace délky ramene, kapacity ramene nebo části sloupu vede k vychýlení, převrácení sloupu nebo selhání spojení základny snadněji než ekvivalentní chyby v konvenčních regálech.

Rozhodujícím konstrukčním působením u konzolového ramena je ohyb spíše než smyk nebo tlak. Konzolové rameno zatížené na jeho špičce generuje ohybový moment ve spojení rameno-sloup rovný součinu zatížení ramene a délky ramene – vztah, který znamená, že zdvojnásobení délky ramene zčtyřnásobí požadovanou pevnost spojení pro stejné zatížení, nikoli ji zdvojnásobí. Dlouhá ramena nesoucí těžké materiály proto působí na spojení sloupu velmi velkými momenty, kterým musí současně odolávat svar konzoly ramene a sekce sloupu. Sloupové sekce pro těžké dílenské konzolové regály obvykle používají I-profily nebo C-kanály orientované svou silnou osou v rovině zatížení ramene – nesprávně orientované, stejná sloupová sekce může mít jen jednu čtvrtinu ohybového odporu v silné ose.

Konstrukce základny sloupů pro konzolové regály musí počítat s momenty převrácení, které jsou jedinečně velké vzhledem k půdorysné ploše regálu. Na rozdíl od regálových regálů, kde jsou sloupy zatěžovány primárně v tlaku, konzolové sloupy zažívají značné ohýbání v základně v důsledku momentu přenášeného ze zatížených ramen. Tento základní moment vytváří zvedací sílu na základové kotvě na straně tahu, která může svou velikostí přesáhnout tlakové zatížení sloupu, když jsou ramena silně zatížená a dlouhá. Základové desky pro konzolové regály musí být dimenzovány a ukotveny tak, aby odolávaly této zvedací síle, nikoli pouze tlakovému zatížení půdorysu – rozdíl, který běžně chybí v obecných specifikacích, které přizpůsobují detaily ukotvení základny regálu konzolovým aplikacím.

Integrace stojanů na dílenský materiál s kanbanem a doplňováním Pull-System

Systémy štíhlé výroby – kanban, doplňování do dvou přihrádek a minimální a maximální kontrola zásob – kladou specifické fyzické požadavky na skladové regály dílenského materiálu, které standardní katalogové konfigurace jen zřídka splňují bez úprav. Základním požadavkem tažného systému je, aby skladový regál zviditelnil stav zásob a byl použitelný bez aktivního počítání nebo systémových dotazů: operátor, který se na regál dívá, by měl být schopen okamžitě určit, zda je zásoba dostatečná, blíží se úrovni doobjednání nebo vyčerpána, a spustit doplnění prostřednictvím fyzického signálu – karty, prázdné přihrádky nebo vizuální značky – bez přerušení výrobního úkolu.

Průtokové regály – šikmé válečkové nebo kolové systémy, kde se nový materiál nakládá zezadu a vybírá zepředu – jsou nejúčinnější fyzickou infrastrukturou pro dvouzásobníkové a FIFO kanban systémy. Když je zásobník v přední poloze vyprázdněn, je odstraněn, aby se spustilo doplňování, a zadní zásobník se převalí dopředu, aby se stal aktivní vychystávací pozicí. Stojan fyzicky vynucuje rotaci FIFO bez disciplíny operátora nebo označování: zásoby vstupují z jedné strany a vystupují z druhé v pořadí, v jakém byly naloženy. Toto automatické řazení je zvláště cenné v prostředích dílen, kde se skladují materiály s trvanlivostí, dobou vytvrzování nebo s požadavky na sledovatelnost šarží – lepidla, maziva, nátěry a spotřební materiál, kde je použití nejstarších zásob na prvním místě požadavkem zajištění kvality, nikoli pouze preferenčním inventářem.

U těžších dílenských materiálů, které nelze řídit gravitačním tokem, je doplňování dvou zásobníků realizováno pomocí vedle sebe umístěných regálových pozic o stejné kapacitě, s vizuálním rozdělovačem a držákem kanbanových karet namontovaným na přední straně každé pozice. Po vyčerpání aktivní pozice je kanban karta fyzicky vyjmuta a odeslána do zásobovacího místa – buď do hlavního skladu, nebo k externímu dodavateli – zatímco operátor přechází na druhou pozici. Požadavek na konstrukci stojanu je, že obě pozice jsou stejně přístupné z pracovní strany operátora, předěl mezi pozicemi je jasně viditelný a trvalý, nikoli pohyblivý štítek, a držák kanbanových karet je umístěn tak, aby byla plná karta viditelná z uličky, aniž by se přiblížila k čelu stojanu. Naše regály pro skladování materiálu pro průmyslové dílny jsou k dispozici s integrovanými držáky karet kanban a značkami barevných zón jako standardní konfigurační možnosti, vyvinuté v reakci na požadavky zákazníků z oblasti výroby automobilů a elektroniky v celé naší východní Číně.

Strategie ochrany proti převrácení pro volně stojící dílenské regály v dynamických prostředích

Podlahy dílen jsou dynamičtěji aktivnější než skladové prostory – vysokozdvižné vozíky, automaticky řízená vozidla (AGV), mostové jeřáby a ručně poháněné vozíky všechny fungují v těsné blízkosti skladovacích regálů a kombinované účinky vibrací podlahy, náhodného nárazu a tlakových vln vzduchu z rychlého pohybu vozidla vytvářejí destabilizační síly na volně stojící regály, které ve statických skladových prostředích chybí nebo jsou minimální. Ochrana proti převrácení pro průmyslové regály pro skladování materiálu v dílnách se proto musí zabývat širším rozsahem destabilizujících zatěžovacích stavů, než jaké uvažují standardní specifikace ukotvení skladových regálů.

Nejspolehlivějším opatřením proti převrácení je přímé ukotvení k podlaze pomocí správně specifikovaných kotevních šroubů – to eliminuje riziko převrácení poskytnutím pozitivního mechanického omezení, spíše než spoléháním se na vlastní hmotnost stojanu a tření základny. Podmínky na podlaze v dílně však často komplikují přímé kotvení: betonové desky mohou obsahovat zapuštěné instalační trubky, topné prvky nebo výztužné vzory, které omezují umístění kotvy; epoxidem nebo chemicky ošetřené podlahy mohou zakazovat vrtání; a uspořádání dílen, které vyžadují časté přemisťování stojanu, činí trvalé kotvení provozně nepraktickým. Tam, kde není možné přímé ukotvení, musí být k dosažení ekvivalentní stability zkombinovány alternativní strategie:

• Podpěry proti převrácení: Prodloužené patky základny vyčnívající ven z půdorysu stojanu zvyšují účinnou šířku základny a zvyšují práh převrácení tím, že prodlužují vzdálenost mezi těžištěm stojanu a potenciálním bodem překlápění v nejvzdálenějším kontaktním bodě základny. Podpěrné nohy přidávají půdorysný rozměr, aniž by přidávaly úložný objem, takže jsou nejpraktičtější tam, kde podlahová plocha přiléhající k rozvaděči není z provozních důvodů již obsazena.
• Spojka racku zády k sobě: Spojení dvou stojanů zády k sobě pomocí pevných spojovacích tyčí vytváří kombinovanou jednotku s dvojnásobnou hloubkou základny a mnohem vyšší odolností proti převrácení zepředu dozadu než každý stojan samostatně. Tato konfigurace také zlepšuje konstrukční účinnost obou stojanů tím, že poskytuje vzájemné vyztužení proti bočnímu výkyvu. Omezení spočívá v tom, že oboustranný přístup je eliminován na spojených zadních stranách, takže tento přístup je vhodný pouze v případě, že jsou oba stojany jednostranně přístupné.
• Zátěžové základní rámy: Přidáním odnímatelného závaží – obvykle litinových nebo ocelových tyčí do určených základních kapes – k základnímu rámu stojanu se zvýší stabilizační moment poskytovaný vlastní tíhou stojanu bez ukotvení k podlaze. Tento přístup je účinný u lehkých regálů v prostředí se středními vibracemi, ale zvyšuje potíže při manipulaci, když je třeba regál přemístit, a neposkytuje stejné pozitivní omezení jako mechanické ukotvení při vysokém rázovém zatížení.

Zónování stojanu pro nebezpečné a regulované dílenské materiály

Skladovací regály průmyslového dílenského materiálu běžně skladujte materiály podléhající regulačním kontrolám – hořlavá rozpouštědla, stlačené plyny, reaktivní chemikálie, kontrolované látky používané v procesech povrchové úpravy a materiály s definovanými požadavky na separaci podle požárních předpisů nebo přepravních předpisů. Fyzická konfigurace regálů pro skladování dílenského materiálu v prostorech obsahujících tyto materiály musí splňovat nejen požadavky na zatížení a přístup, ale také na prostorové separační vzdálenosti, opatření pro uzavření a požadavky na ventilaci, které jsou určeny specifickou klasifikací nebezpečnosti každého skladovaného materiálu, nikoli obecnou skladovací praxí.

Skladování hořlavých kapalin v dílenských regálech představuje nejběžnější problém s dodržováním předpisů. Mnoho zařízení skladuje malá množství hořlavých čisticích rozpouštědel, maziv nebo lepidel na standardních otevřených dílenských regálech sousedících s výrobním zařízením a zachází s nimi jako s běžným spotřebním materiálem. Tato praxe často není v souladu s požárními předpisy, které nařizují oddělení hořlavých kapalin od zdrojů vznícení, zadržování rozlitých látek prostřednictvím uzavřených táců nebo vyhrazených skladovacích skříní a množstevních limitů objemu hořlavého materiálu, který lze skladovat v otevřeném výrobním prostoru. Konfigurace regálů pro vyhovující skladování hořlavých kapalin musí zahrnovat sekundární zadržovací kapacitu – ohraněné ocelové podnosy pod úrovní každé police s retenčním objemem alespoň 110 % největší nádoby na této polici – a musí být umístěny v minimální vzdálenosti od zdrojů tepla, elektrických panelů a zařízení produkujících vznícení stanovené příslušnou požární normou.

Skladování lahví se stlačeným plynem v dílenských regálech vyžaduje speciální zádržné systémy pro lahve – nejen umístění lahví na polici s provazem uvázaným přes přední část. Lahve skladované svisle musí být jednotlivě zajištěny řetězem, popruhem nebo tyčí ve dvou třetinách výšky lahve, připevněné k pevnému konstrukčnímu prvku stojanu, který je schopen odolat boční převrácené síle padající lahve. Válce uložené vodorovně vyžadují podpěry kolébky, které zabraňují odvalování a udržují ochranný kryt ventilu přístupný pro kontrolu. Smíšené skladování oxidačních činidel a hořlavin ve stejném stojanu – dokonce i v oddělených regálových pozicích – je zakázáno podle většiny požárních a bezpečnostních předpisů a vyžaduje fyzické oddělení buď třímetrovou čistou vzdáleností, nebo 30minutovou protipožární přepážkou.

Sledovatelnost materiálu a segregace šarží v designu dílenských skladovacích stojanů

Výrobní procesy podléhající systémům managementu jakosti — ISO 9001, IATF 16949, AS9100 a podobným normám — ukládají požadavky na sledovatelnost materiálu, které sahají přímo do fyzického designu a uspořádání skladových regálů dílenského materiálu. Skladovací systém musí podporovat jednoznačnou identifikaci materiálu, segregaci šarže nebo šarže, karanténní oddělení a rotaci typu „first-in-first-out“ způsobem, který je ověřitelný auditem, aniž by se od operátorů vyžadovalo dotazování se na počítačový systém při každém odběru materiálu. Konfigurace stojanů, které fyzicky neuplatňují tyto požadavky, spoléhají na to, že operátor dodržuje zásady označování a umísťování – režim spolehlivosti, který trvale způsobuje selhání sledovatelnosti pod tlakem výroby.

Oddělení šarží je fyzicky nejnáročnějším požadavkem sledovatelnosti pro návrh stojanu. Když musí být současně skladovány dvě šarže stejného materiálu s různými čísly šarží, tepelnými kódy nebo daty certifikace, stojan musí poskytovat fyzicky odlišná skladovací místa – nikoli sousední pozice na stejné polici oddělené pouze štítkem – a musí zabránit neúmyslnému smíchání během odběru. Vyhrazené úrovně polic na dávku, oddělené viditelnými fyzickými přepážkami s integrovanými držáky štítků, jsou minimální adekvátní konfigurací. V ideálním případě každá šarže zabírá fyzicky ohraničenou zónu – samostatný policový oddíl s bočními bariérami v plné výšce – takže odebrané množství může pocházet pouze z jedné identifikovatelné šarže bez ohledu na úroveň pozornosti operátora.

Konstrukce karanténního regálu vyžaduje, aby nevyhovující nebo podezřelé materiály byly uloženy na místě, kam je fyzicky nemožný přístup prostřednictvím běžných pracovních postupů stažení z výroby. Karanténní stojan umístěný vedle standardního stojanu s výrobním materiálem, který se vyznačuje pouze červeným štítkem nebo páskou, představuje riziko sledovatelnosti v jakémkoli prostředí, kde výrobní tlak vytváří zkraty. Efektivní karanténní úložiště využívá fyzické řízení přístupu — uzamykatelný regálový kryt, samostatná místnost nebo minimálně jasně odlišná fyzická zóna oddělená od výrobního skladovacího prostoru viditelnou hraniční značkou, kterou nelze překročit bez úmyslného jednání. Ve společnosti Huijian navrhujeme regály pro skladování průmyslového dílenského materiálu s možností vyhrazených karanténních oddílů – uzamykatelné sekce integrované do hlavní struktury regálu – právě proto, že systémy sledovatelnosti, které naši výrobní zákazníci provozují, vyžadují tuto úroveň fyzického vymáhání, nejen disciplínu označování. Naše výzkumné a vývojové centrum o rozloze 1 500 metrů čtverečních nám umožňuje vyvíjet konfigurace specifické pro aplikace, které řeší tyto provozní požadavky jako technická řešení spíše než terénní úpravy.
