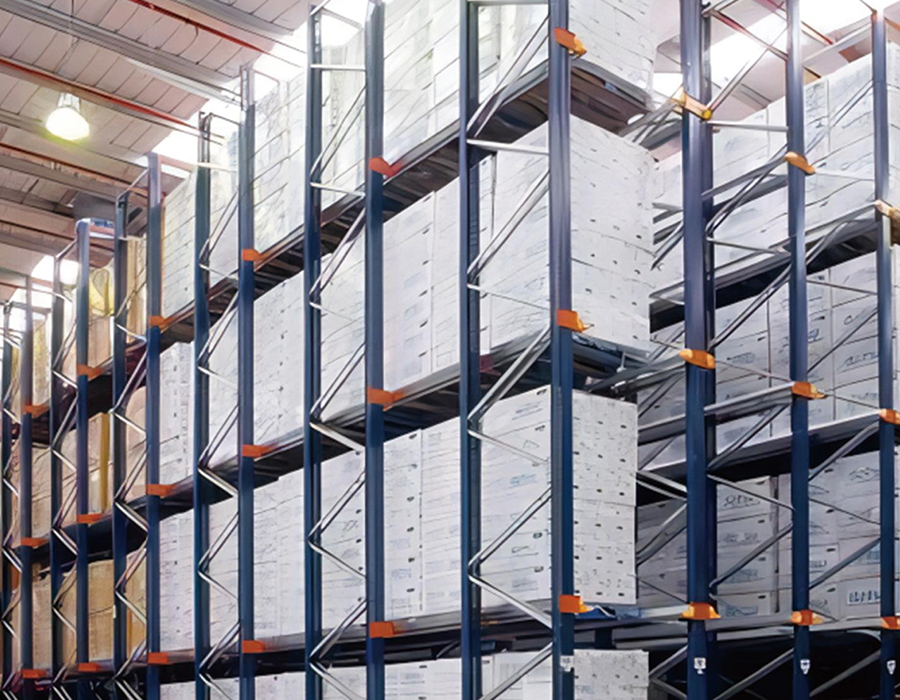

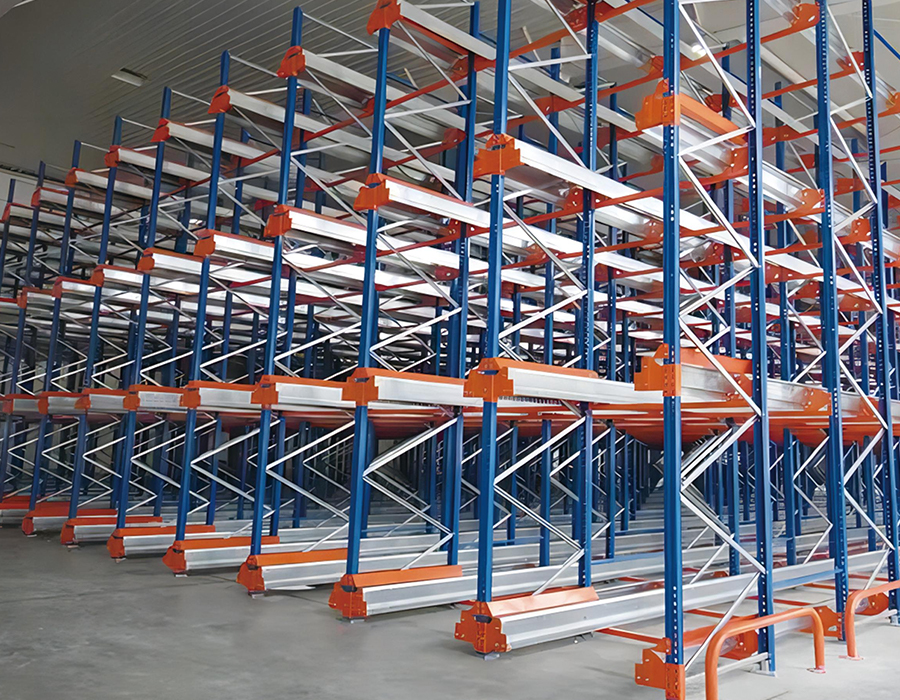

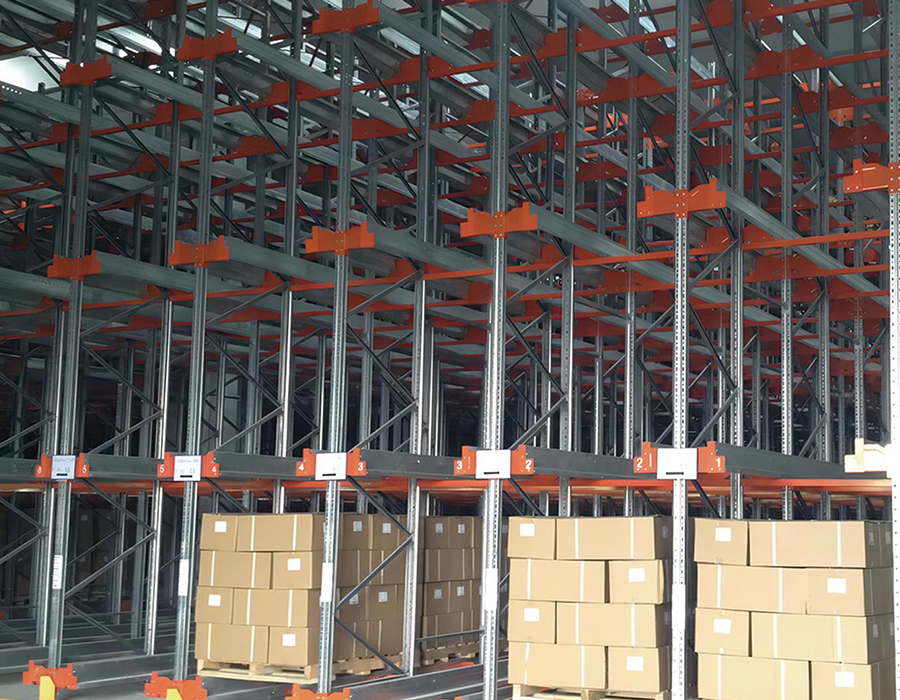

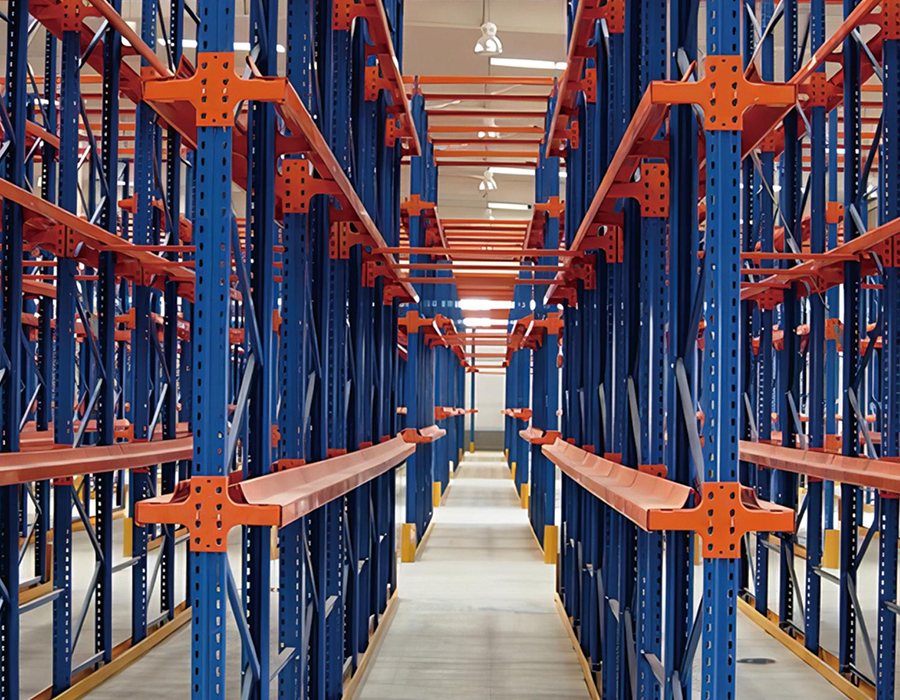

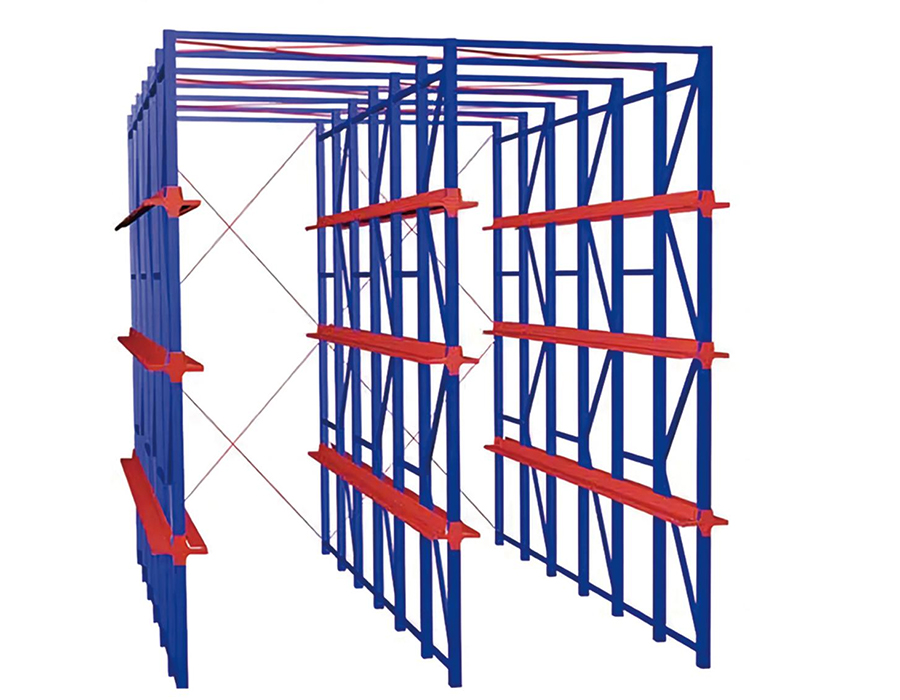

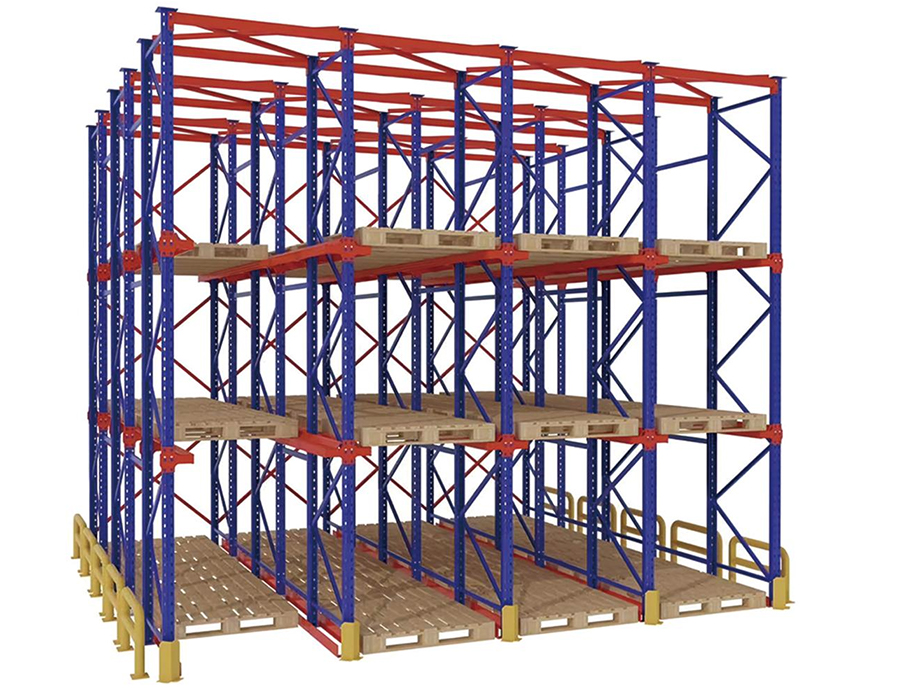

Vysoce odolné paletové regály

Jak rozchod svislého rámu a tvar profilu určují skutečné světové zatížení

Nosnost vytištěná na specifikačním listu průmyslového paletového regálu pro těžké zatížení není pevnou vlastností materiálu – je to vypočítaná hodnota odvozená z interakce mezi jakostí oceli, tloušťkou sekce (průměrem), geometrií profilu a výškou neztuženého sloupu. Dva regály se stejnou jakostí oceli a uvedenou kapacitou se mohou při zatížení chovat velmi odlišně, pokud se liší jejich stojaté profily. Tento rozdíl je nesmírně důležitý při hodnocení nabídek dodavatelů, které uvádějí pouze číslo kapacity bez udání průřezu.

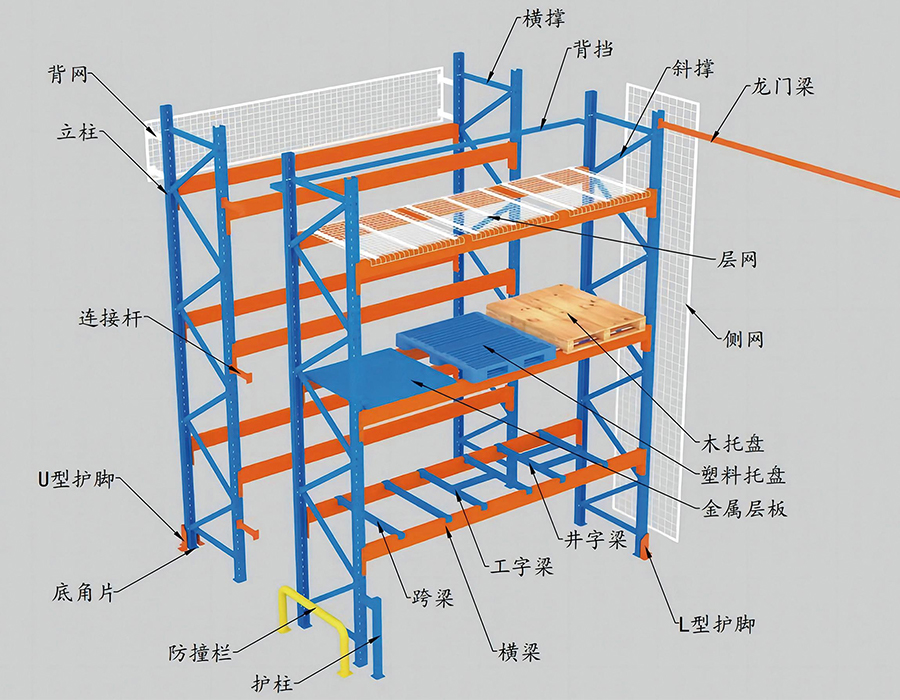

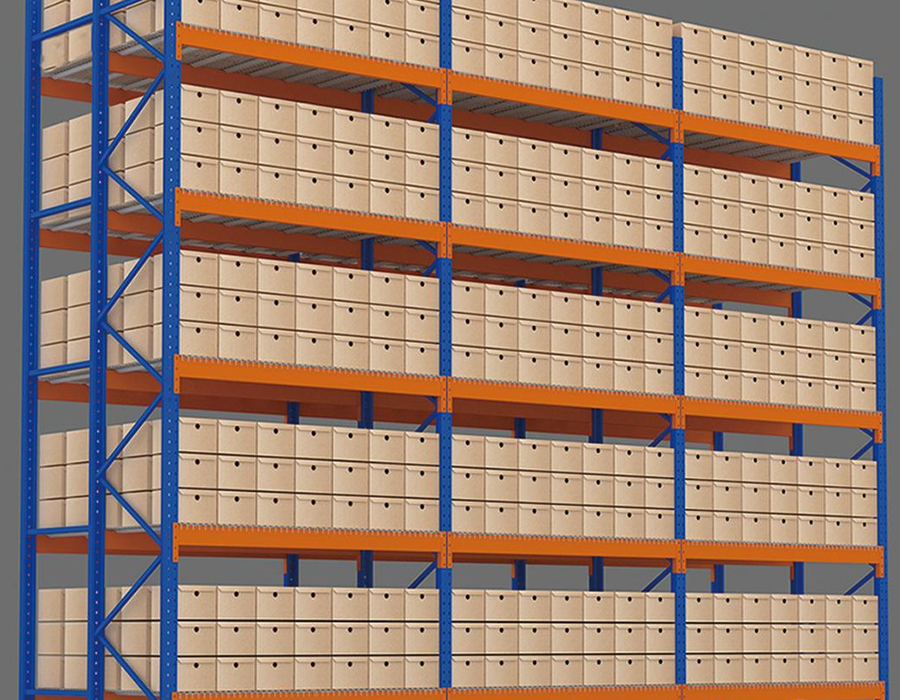

Sloupové svislé profily v vysoce odolný systém paletových regálů S jsou typicky válcované do otevřených nebo polouzavřených sekcí — nejběžnější jsou C-kanál, I-profil a profily slza nebo krabice-sloupce používané v aplikacích s vysokými regály. Otevřené C-kanály jsou ekonomické a snadno se vyrábějí, ale mají menší poloměr otáčení kolem slabé osy, díky čemuž jsou náchylnější k bočnímu vybočení při axiálním stlačení, když se výška zvyšuje. Uzavřené nebo polouzavřené boxové sloupy distribuují materiál dále od neutrální osy v obou směrech, čímž výrazně zlepšují odolnost proti vybočení – proto prakticky všechny regály nad 10 metrů používají krabicové nebo silnostěnné uzavřené profily.

Snížení měřidla je běžná metoda snižování nákladů, kterou je obtížné zjistit bez měření. Nominální 2,0 mm sloupek vyrobený při skutečné tloušťce 1,7 mm ztrácí zhruba 15 % své plochy průřezu a nepoměrně větší podíl svého momentu setrvačnosti. Praktickým důsledkem je regál, který splňuje uvedenou nosnost za ideálních laboratorních testovacích podmínek, ale má snížené bezpečnostní rezervy při skutečném excentrickém zatížení, nárazu nebo dynamických silách z provozu vysokozdvižného vozíku. Kupující by měli specifikovat minimální tolerance měřidla ve smlouvách o nákupu a požadovat certifikáty materiálu spolu se zprávami o rozměrové kontrole.

Inženýrská logika za limity vychýlení paprsku v těžkých aplikacích

Vychýlení paprsku v naložených paletových regálech není pouze estetickým problémem – je to strukturální signál s přímými důsledky pro přerozdělení zatížení a integritu konektoru. Průmyslové normy, včetně kódu pro regály FEM 10.2.02 a čínské normy GB/T 25820, uvádějí, že horizontální průhyb nosníku při plném jmenovitém zatížení by neměl překročit rozpětí/200 jako limit použitelnosti. Pro standardní rozpětí paprsku 2 700 mm to odpovídá maximálnímu středovému vychýlení 13,5 mm. Překročení tohoto limitu nezaručuje okamžité selhání, ale znamená to, že nosník pracuje na okraji své návrhové obálky.

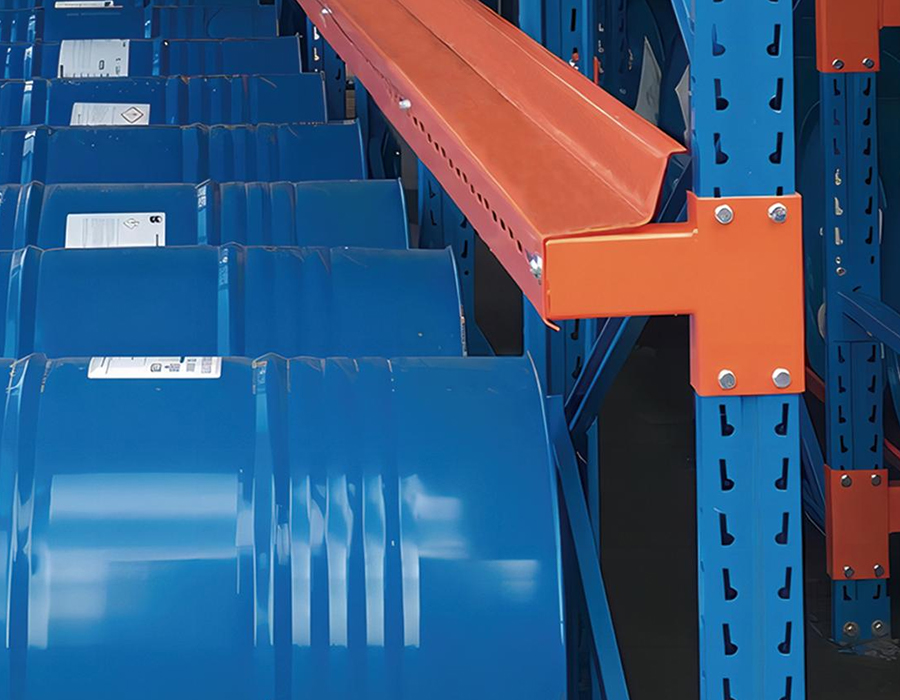

Co se stane konstrukčně, když se paprsky nadměrně vychylují, je často nepochopeno. Primárním rizikem není zlomenina nosníku – jde o postupné uvolňování spojky nosníku se svislým nosníkem při opakovaných cyklech nakládání a vyjímání. Většina vysoce výkonných paletových regálových systémů používá bezpečnostní uzamykací konektor s háčkem, kde výčnělek nosníku zapadne do děrované štěrbiny ve svislém sloupku. Když se paprsky při dynamickém umístění palet opakovaně vychylují a obnovují, konektor zaznamená mikropohyb v místě záběru. Postupem času dochází k mechanickému zpevnění oceli na špičce háčku, což případně způsobí prasknutí jazýčku nebo deformaci štěrbiny, což snižuje odpor proti vytažení konektoru hluboko pod jeho jmenovitou hodnotu.

Opravným přístupem není vždy zvýšení hloubky paprsku. Někdy je účinnějším řešením zmenšení šířky pole – přechod z rozpětí 2 700 mm na 2 400 mm dramaticky snižuje maximální ohybový moment a průhyb, aniž by se proporcionálně zvýšila hmotnost oceli. naše těžké průmyslové paletové regály jsou navrženy s poměrem rozpětí k hloubce ověřeným podle skutečných výpočtů průhybu, nejen podle tabulek statického zatížení, což zajišťuje zachování dlouhodobé integrity konektoru po celou dobu životnosti systému.

Přesah palety a jeho vliv na rozložení zatížení nosníku

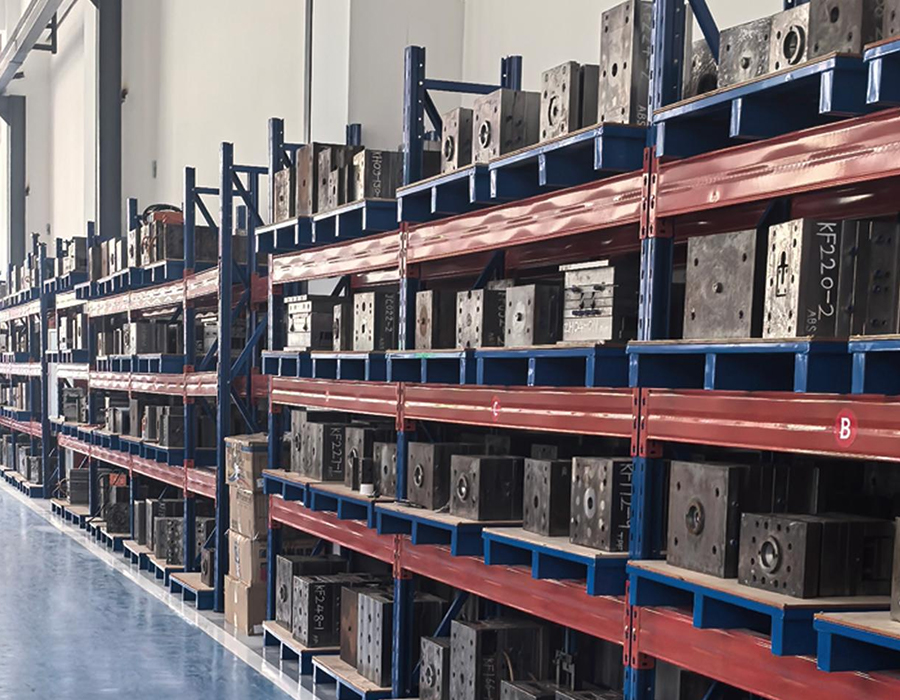

Standardní výpočty zatížení paletových regálů předpokládají, že zatížení palet jsou vystředěna na nosnících, přičemž paleta je plně podepřena mezi dvěma nosníkovými kolejnicemi. V praxi palety často přečnívají přes čelo nosníku, jsou umístěny asymetricky mezi kolejnicemi nebo jsou umístěny tak, aby jejich podélníky probíhaly paralelně s nosníkem spíše než kolmo. Každá z těchto odchylek zavádí excentricity zatížení, které standardní kapacitní tabulky nezohledňují, přesto se běžně vyskytují ve skladech s vysokou průchodností.

Když paleta přečnívá přední čelo nosníku o 100–150 mm – běžné u palet GMA na užších šířkách pole – efektivní bod zatížení se posune dopředu od svislé roviny rámu. To zavádí klopný moment na přední nosník, kterému musí konektor odolávat kromě jeho vertikálního smykového zatížení. Kombinovaný požadavek může překročit jmenovitou odolnost proti vytažení konektoru při zatížení výrazně pod uvedenou nosností palety nosníku. Ke stejnému efektu dochází, když jsou palety umístěny s podélníky rovnoběžnými s nosníky, což vytváří dvě soustředěná liniová zatížení spíše než distribuovaný povrchový kontakt po celé základně palety.

Praktickým zmírněním používaným v těžkých paletových regálových systémech manipulujících s nepravidelnými paletami je instalace podpěrných tyčí palet – příčníků umístěných kolmo k nosníkům ve středu pole. Tyto tyče poskytují třetí kontaktní bod pro palety, převádějí bodové zatížení na distribuované zatížení a snižují průhyb nosníku až o 40 % při stejné hmotnosti palety. Zabraňují také spadnutí palet mezi nosníky v případě selhání spojky nosníků a přidávají smysluplnou sekundární bezpečnostní funkci.

Porovnání šířky svislého rámu: Když hlubší rámy stojí za to

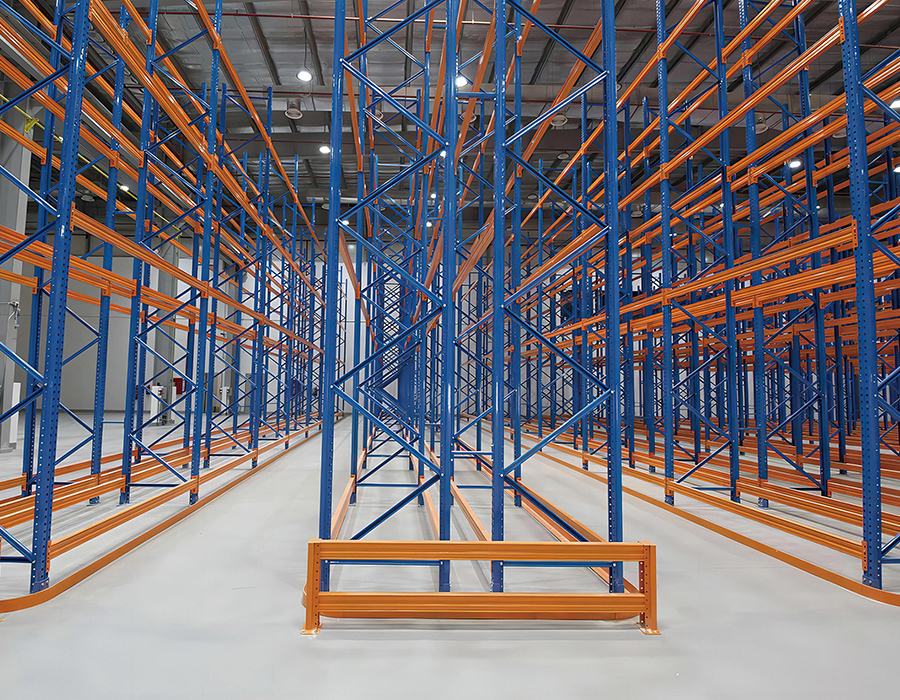

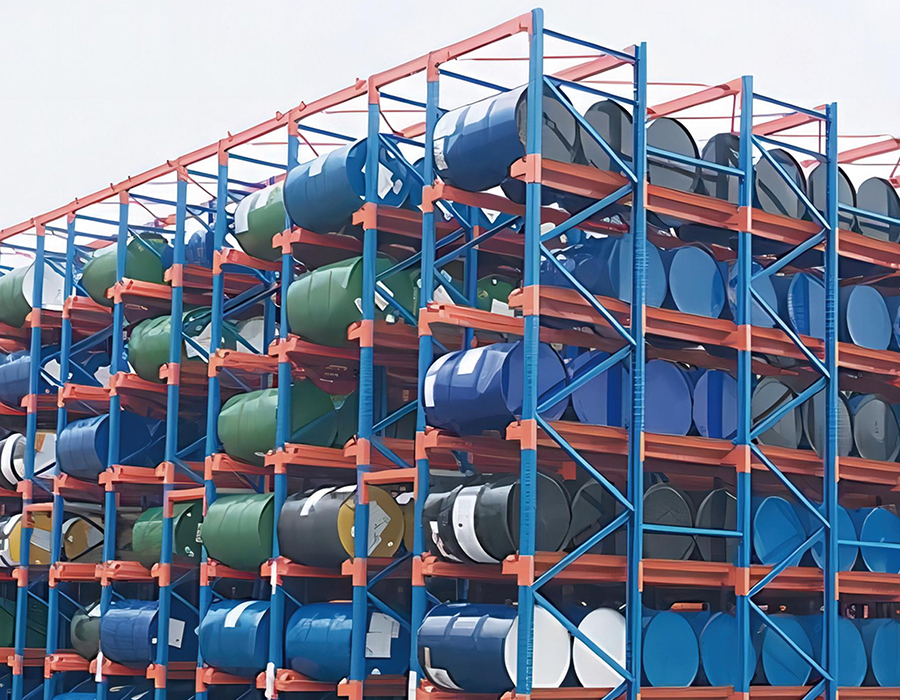

Hloubka svislého rámu – rozměr měřený zepředu dozadu mezi dvěma svislými sloupy, které tvoří rám – je často specifikována jako minimum nutné k unesení deklarovaného zatížení, které je pro standardní selektivní regály s jednou hloubkou obvykle 800 mm nebo 1 000 mm. Hloubka rámu má však přímý a významný vliv na stabilitu regálového systému vůči silám při převrácení a výběr minimální hloubky ve všech aplikacích je v náročných prostředích chybou ekonomiky.

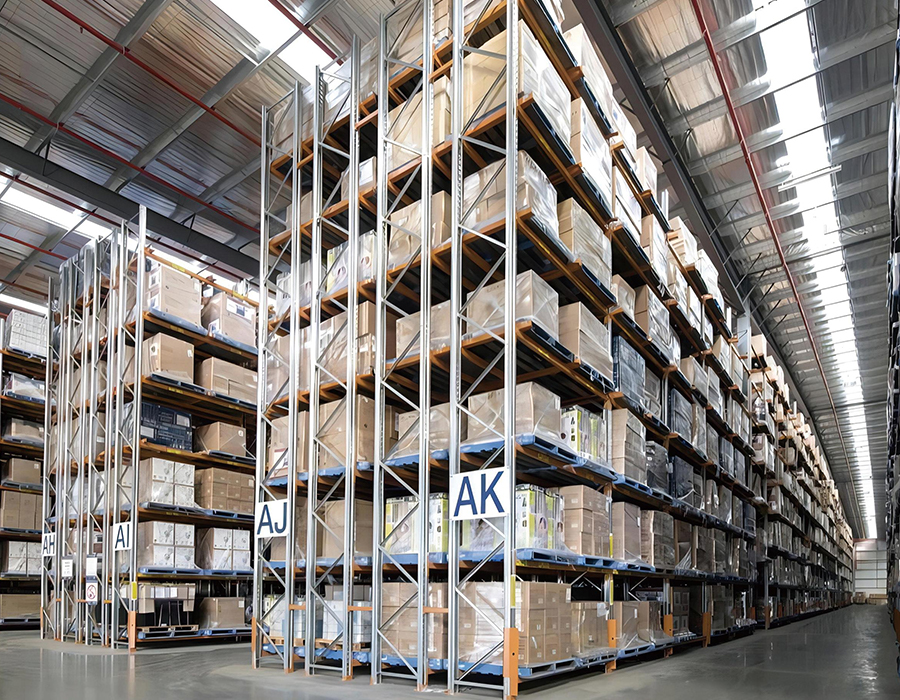

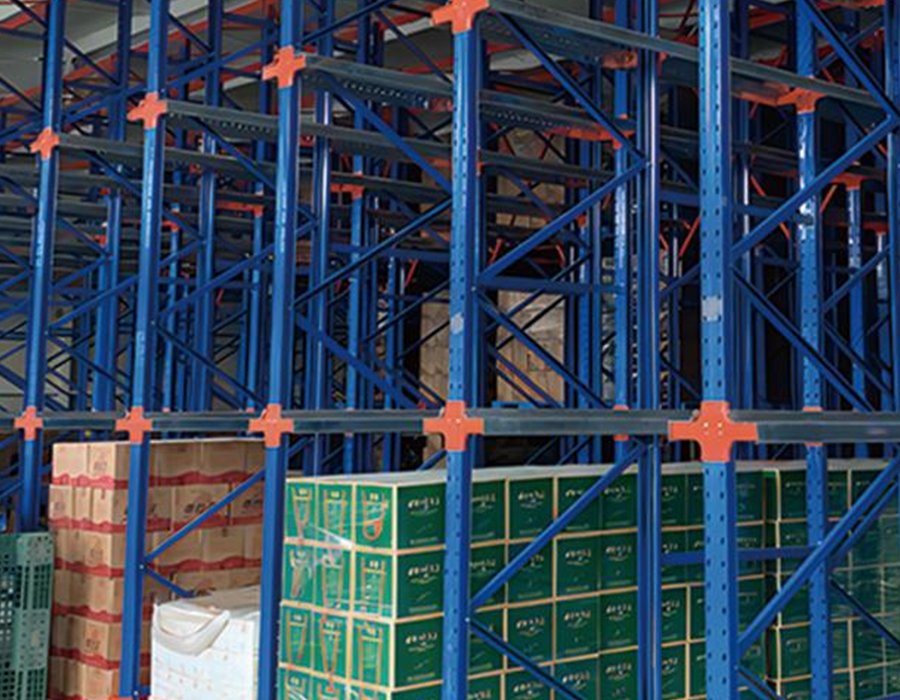

U vysokoregálových vysoce výkonných paletových regálových systémů nad 10 metrů se poměr štíhlosti sloupku – jeho výška dělená jeho minimálním poloměrem otáčení – stává rozhodujícím konstrukčním parametrem spíše než samotné axiální zatížení. Hlubší rámy přirozeně vyztužují sloupek v delší horizontální vzdálenosti od osy sloupu, což zvyšuje efektivní poloměr otáčení sestavy rámu a zvyšuje kritické vzpěrné zatížení. To je důvod, proč jsou dodatečné materiálové náklady na rám o šířce 1 000 mm nebo 1 200 mm obvykle odůvodněny snížením požadované hmotnosti svislé sekce, která částečně kompenzuje dodatečné náklady na širší diagonální výztuhy.

Specifikace kotevních šroubů: Proč je pevnost ve vytažení důležitější než pevnost ve smyku

Většina pracovníků skladu a dokonce i mnoho týmů pro nákup předpokládají, že kotevní šrouby stojanu primárně odolávají horizontálním smykovým silám – bočnímu tlaku v důsledku nárazů vysokozdvižného vozíku nebo seismické aktivity. Ve skutečnosti je rozhodujícím případem zatížení pro základní kotvy regálů ve většině konfigurací těžkých paletových regálů vertikální tah vytažením, nikoli horizontální smyk. Pochopení tohoto převrací logiku toho, jak by měly být kotvy specifikovány a kontrolovány.

Mechanismus je přímočarý: když je rám regálu vystaven otočnému momentu – ať už v důsledku excentrického zatížení palety, nárazu vysokozdvižného vozíku ve výšce nebo seismického bočního zrychlení – základní deska na napínací straně rámu se spíše zvedá než klouže. Kotevní šroub na této straně musí odolávat plné zvedací síle v tahu. U 10 m vysokého těžkého regálu zatíženého až 4 000 kg na úroveň v pěti úrovních může vypočítaná zvedací síla v napínací kotvě při projektovaném nárazu přesáhnout 15–20 kN. Standardní rozpěrné kotvy M12 ve standardním betonu dosahují vytahovací kapacity pouze 8–12 kN v závislosti na hloubce kotvení a jakosti betonu – což je výrazně pod poptávkou.

Správný přístup ke specifikaci zahrnuje tři ověřené parametry: pevnost betonu v tlaku v místě instalace (minimálně C25 pro většinu náročných aplikací), hloubku ukotvení kotvy (nejen délka šroubu – efektivní zapuštění po zohlednění tloušťky základové desky a případné vyrovnávací zálivky) a vzdálenost okraje od nejbližší betonové spáry nebo hrany. Výsledky vytahovacích zkoušek z na místě instalovaných zkušebních kotev jsou nejspolehlivější metodou ověřování a měly by být vyžadovány u každého projektu, kde se vypočítaná potřeba zdvihu blíží více než 60 % katalogové vytahovací kapacity kotvy.

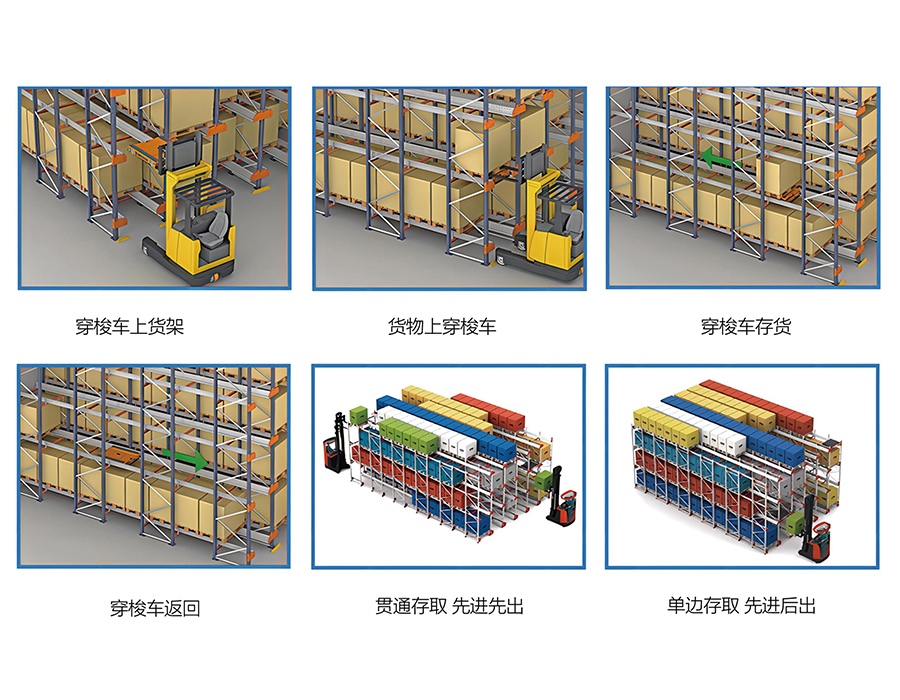

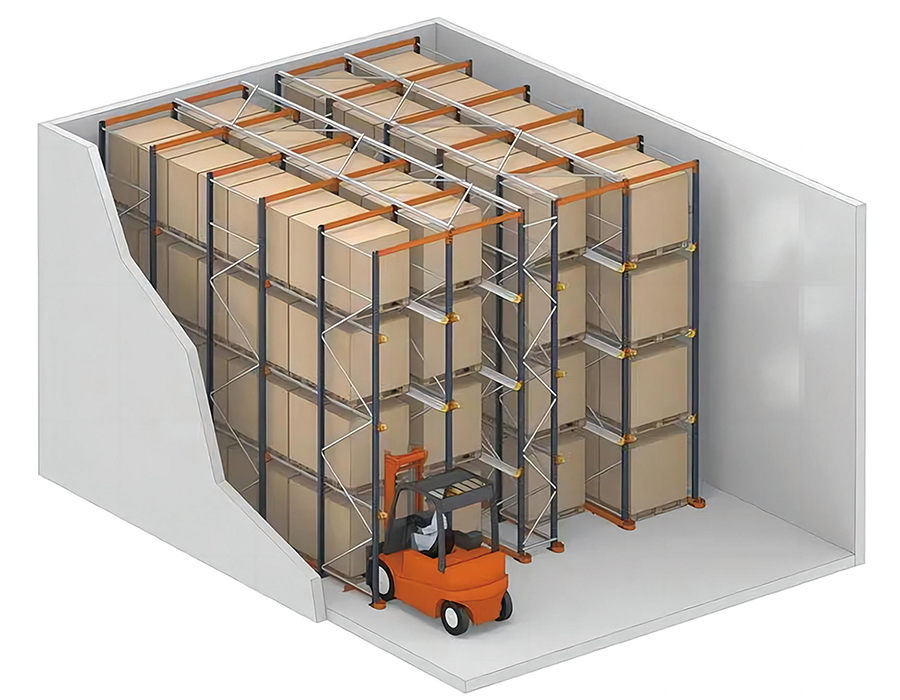

Jak specifikace šířky uličky interaguje se stabilitou regálu a výběrem vysokozdvižného vozíku

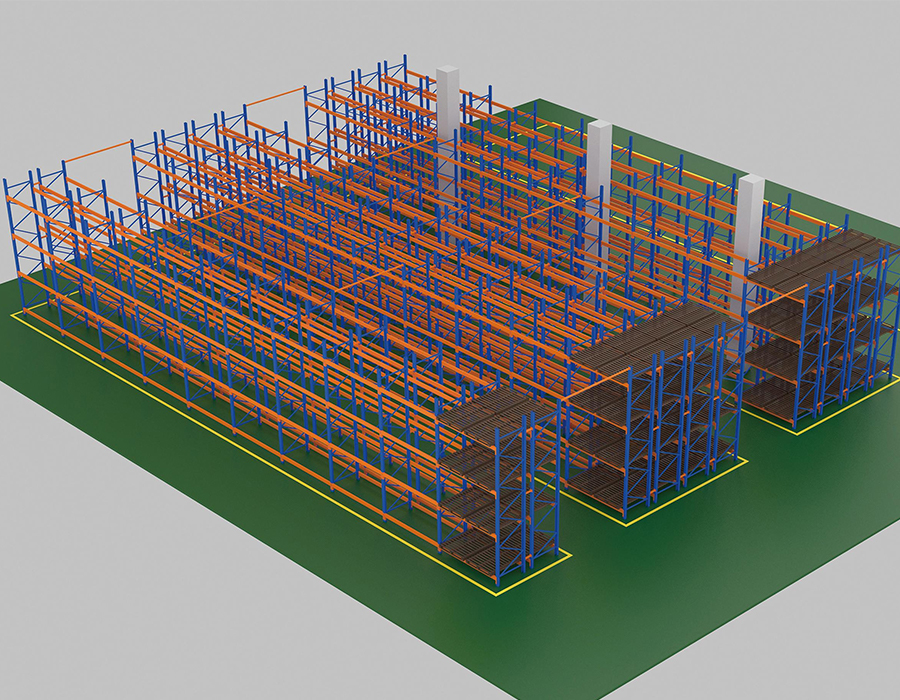

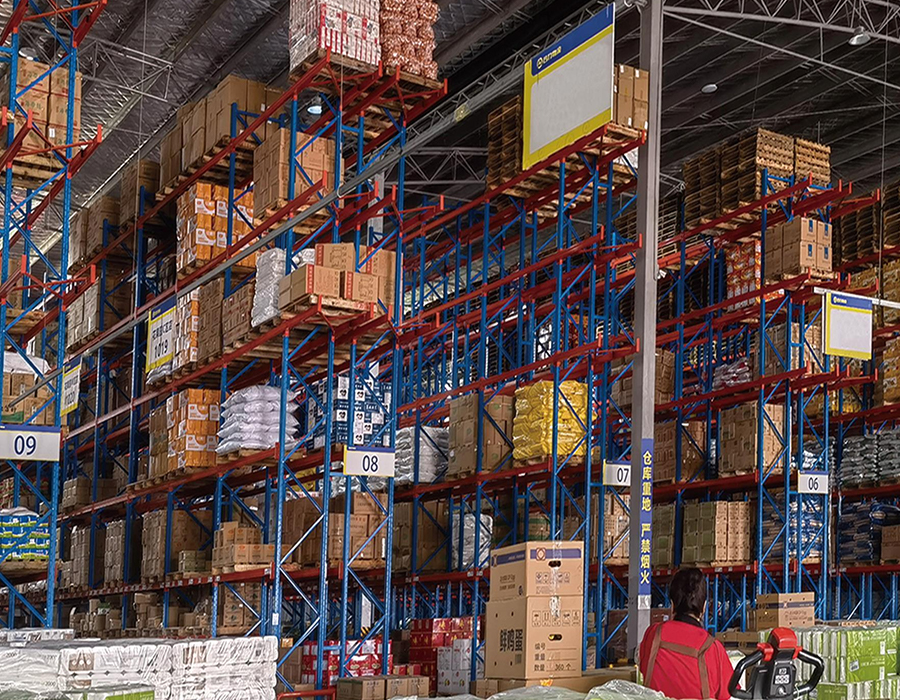

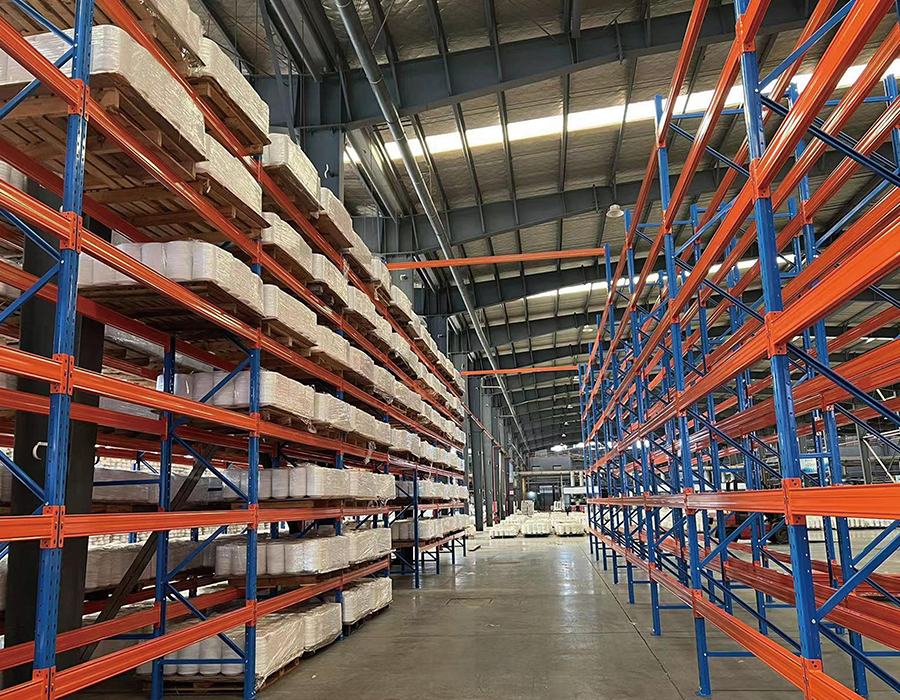

Šířka uličky v a těžké průmyslové paletové regály rozvržení není pouhým rozhodnutím řízení dopravy – je to omezení systémového inženýrství, které současně určuje typ vysokozdvižného vozíku, maximální výšku regálu, rychlost průchodu a celkovou hustotu skladování. Tyto proměnné jsou úzce propojeny a optimalizace jedné bez modelování ostatních vytváří suboptimální výsledky, jejichž oprava po instalaci je nákladná.

Každá ze tří hlavních kategorií uliček vytváří odlišnou sadu kaskádových omezení:

• Široká ulička (3 500 mm): Pojme protizávažové vysokozdvižné vozíky se standardními poloměry otáčení. Maximální praktická výška regálu je omezena na přibližně 7–8 m výškou stožáru vysokozdvižného vozíku a viditelností ve výšce. Hustota skladování je nejnižší ze tří konfigurací, ale flexibilita propustnosti je nejvyšší – jakýkoli vysokozdvižný vozík ve vozovém parku může pracovat v jakékoli uličce a není potřeba žádné specializované školení nebo vozidlo.

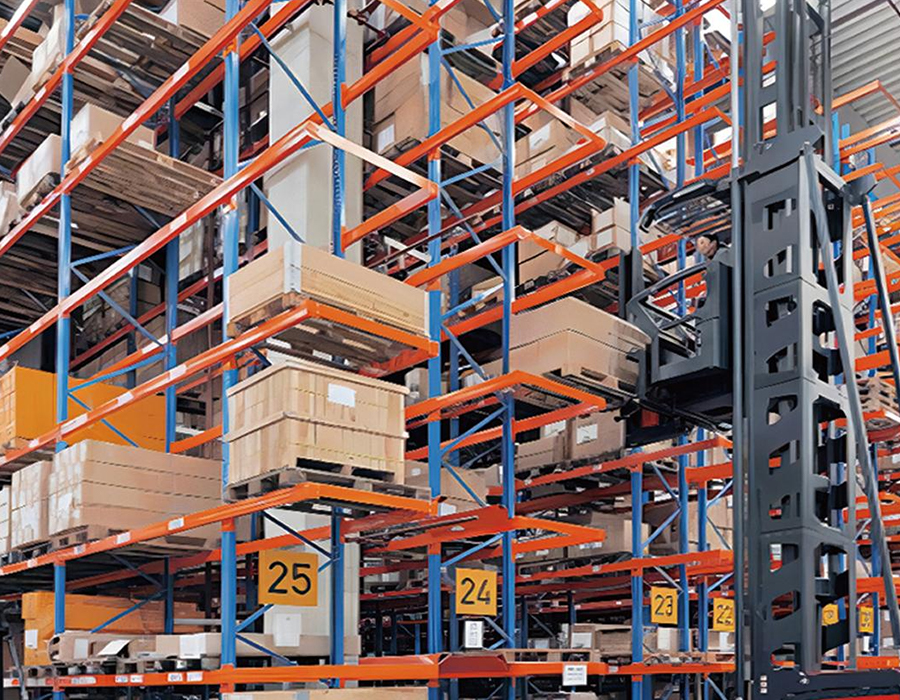

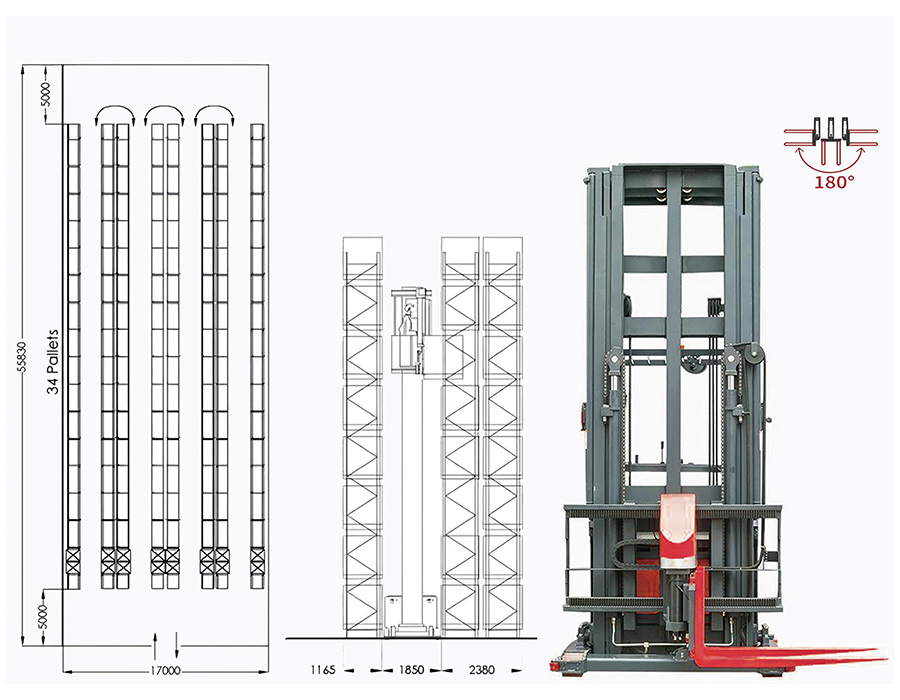

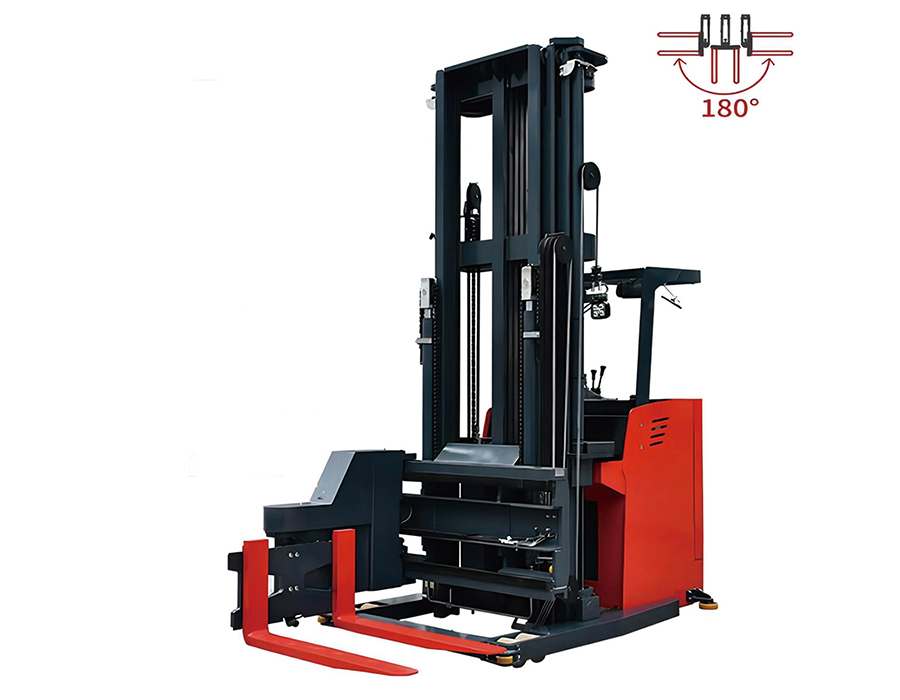

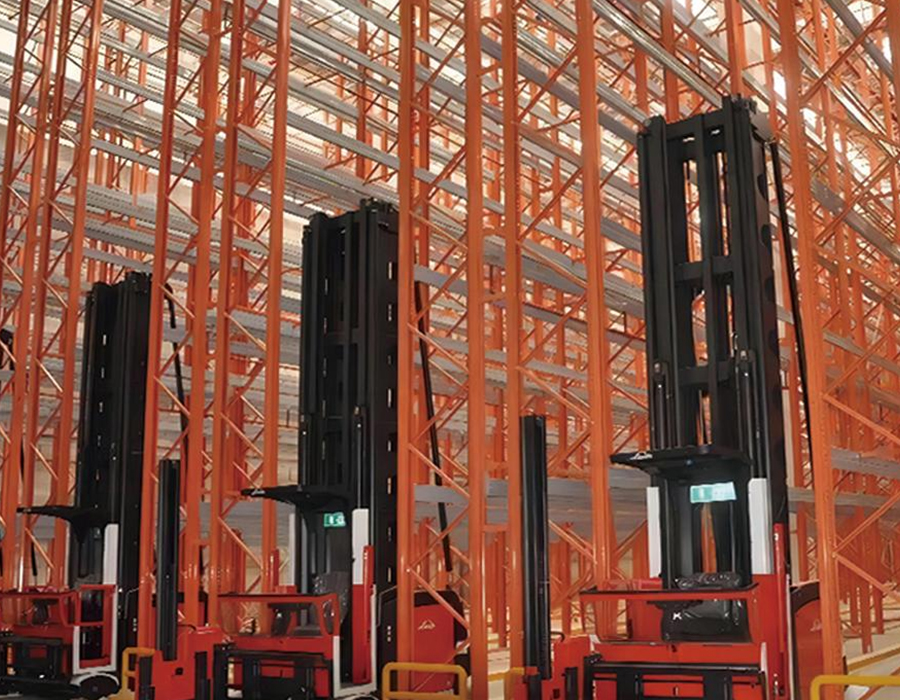

• Úzká ulička (1 800–2 200 mm): Vyžaduje vozíky s velmi úzkou uličkou (VNA) vedené drátem nebo kolejnicemi, které pracují s obsluhou zvednutou podél nákladu. Tyto vozíky mohou dosáhnout výšky 14 m a dosáhnout hustoty skladování o 40–50 % vyšší než uspořádání s širokými uličkami. Vozíky VNA jsou však jednoúčelové — nelze je používat pro příjem nebo expedici mimo regálové uličky, protože vyžadují samostatnou flotilu protizávaží nebo retraků pro odstavné plochy.
• Ulička nákladního vozidla s výsuvem (2 700–3 200 mm): Nejběžnější konfigurace v moderních těžkých paletových regálových systémech, hustota vyvážení a flexibilita. Vozíky s dosahem vysouvají své vidlice bez pohybu karoserie vozidla, což umožňuje provoz v užších uličkách než protizávaží při dosahování výšek 10–11 m. Kritickým omezením je minimální šířka uličky pro umístění palety pod úhlem 90 stupňů – to je specifické pro každý model nákladního vozidla a orientaci palety a musí být ověřeno podle přesné specifikace vozíku, nikoli podle obecné tabulky.

Ve společnosti Huijian náš proces plánování rozvržení začíná specifikací vysokozdvižného vozíku, nikoli jí končí. Nejprve navrhnout regálový systém a poté vybrat vhodný vysokozdvižný vozík je běžnou chybou řazení, která si vynucuje kompromisy v šířce uličky i výšce regálu, což snižuje celkovou efektivitu skladu.

Kvalita povrchové úpravy v náročných prostředích: přesahující počet mikronů

Tloušťka práškového lakování je nejčastěji uváděná specifikace při srovnávání kvality povrchové úpravy mezi dodavateli těžkých průmyslových paletových regálů. Běžně se uvádí standardní specifikace tloušťky suchého filmu 60–80 mikronů a většina renomovaných výrobců tuto hranici splňuje. Samotná tloušťka povlaku je však neúplným prediktorem odolnosti proti korozi a životnosti přilnavosti povlaku v reálném průmyslovém prostředí – proces předúpravy před aplikací prášku je kritičtější proměnnou.

Standardní sekvence předúpravy pro průmyslovou ocelovou regálovou ocel zahrnuje odmaštění, moření povrchu nebo tryskání k odstranění okují a rzi, fosfátování za účelem vytvoření konverzního povlaku, který se chemicky váže na ocelový povrch, a finální pasivační oplach před aplikací prášku. Fosfátová vrstva je základem přilnavosti – bez ní se práškové nátěry nanesené na holou nebo nedostatečně připravenou ocel oddělí na řezných hranách a nárazových zónách během 12–24 měsíců ve vlhkém nebo chemicky aktivním prostředí, bez ohledu na tloušťku nátěru. Testování solnou mlhou podle normy ISO 9227 po minimálně 500 hodinách je smysluplným měřítkem kvality; dodavatelé by měli být schopni poskytnout zkušební certifikáty spíše než pouze specifikace.

Pro aplikace v chladírenských skladech, kde regály pracují při teplotách pod -20 °C, se standardní polyesterové práškové nátěry stávají křehkými a ztrácejí odolnost proti nárazu. Hybridní epoxidovo-polyesterové povlaky nebo žárové zinkování jsou vhodné specifikace v těchto prostředích. Volba mezi nimi zahrnuje kompromis mezi cenou a dostupností: žárové zinkování poskytuje vynikající dlouhodobou odolnost proti korozi a přežije mechanické poškození bez delaminace, ale poškozené galvanizované části nelze opravit v terénu lakem, zatímco součásti s hybridním povlakem lze opravit. S našimi šesti výrobními linkami a vlastními procesy lakování v našem zařízení o rozloze 58 000 metrů čtverečních udržujeme přímou kontrolu nad kvalitou předúpravy v každé fázi – něco, co smluvní procesy lakování nemohou spolehlivě zaručit.

Načíst nástěnky: Právní požadavek nebo praktický bezpečnostní nástroj?

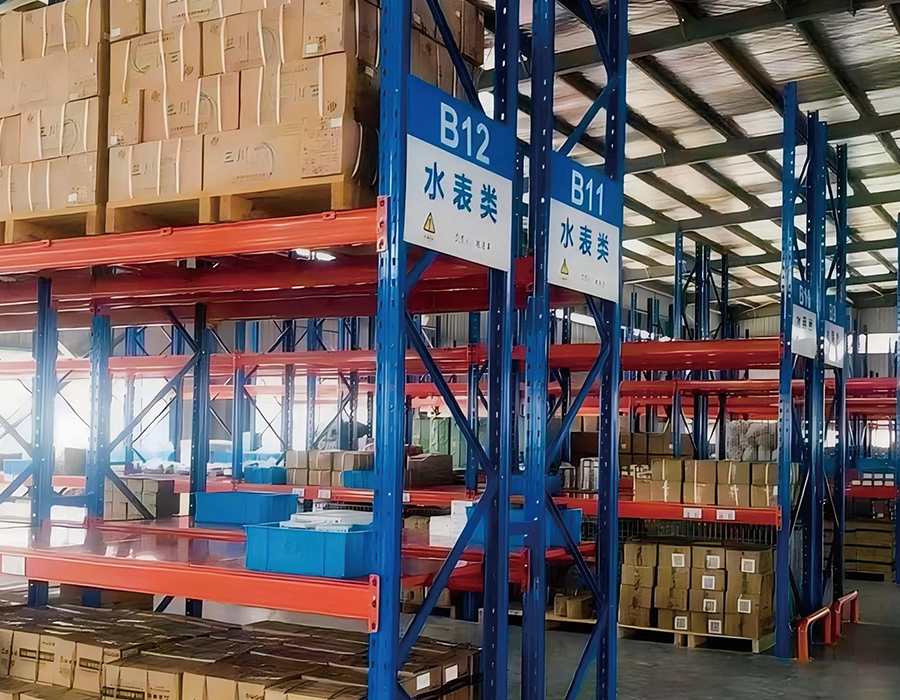

Nástěnky s upozorněním na zatížení – štítky namontované na regálech, které zobrazují maximální přípustné zatížení na pole, na úroveň nosníku a na svislý rám – jsou vyžadovány podle většiny národních norem pro průmyslové regály, včetně čínské GB/T 25820 a evropské EN 15635. V praxi se s nimi často zachází spíše jako s formalitou shody než s provozním nástrojem, což výrazně snižuje jejich bezpečnostní hodnotu.

Správně specifikované upozornění na zatížení pro těžký paletový regálový systém by mělo obsahovat více než jedno číslo celkové kapacity pole. Provozně užitečná upozornění na zatížení obsahují následující informace:

• Maximální zatížení na úroveň nosníku (nejen na pole), protože operátoři, kteří rozhodují o umístění, pracují úroveň po úrovni, nikoli pole po poli.
• Maximální rozměry jednotkového zatížení – zejména limity přesahu palety a zda kapacita předpokládá dvě palety na úroveň nosníku nebo jednu nadrozměrnou paletu.
• Minimální nosnost podlahy v oblasti, aby manažeři provozu mohli porovnávat jakékoli změny stavu podlahy v průběhu času.
• Výrobce regálového systému, datum instalace a technický standard, podle kterého byl systém navržen – kritické informace při vyhodnocování opravy poškození nebo rozšíření roky po instalaci.

Praktičtější výzvou je, že oznámení o nákladu jsou účinná pouze tehdy, když pracovníci, kteří je čtou, rozumí tomu, co čísla znamenají v kontextu jejich skutečných zásob. Kapacita 2 000 kg na úroveň nosníku je pro operátora vysokozdvižného vozíku abstraktní číslo, pokud nebylo převedeno na konkrétní počet palet a odkaz na typ produktu. Zařízení, která doplňují standardní oznámení o nákladu o referenční kartu specifickou pro produkt – například „maximálně 2 palety produktu A nebo 1 paleta produktu B na úroveň“ – vykazují podstatně lepší dodržování limitů zatížení operátorem než zařízení, která zveřejňují pouze oznámení podle technické normy.
